消防排烟及消防卷帘门仿真实训系统

TRY-X9消防排烟及消防卷帘门仿真实训系统

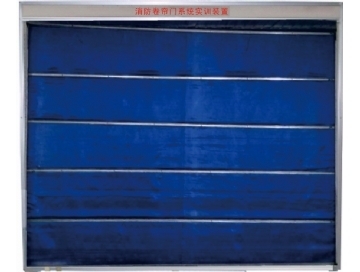

消防卷帘门系统实训装置
一、系统概述：
系统由模拟房间防烟卷帘门
模拟卷帘门在火灾发生时起防火分区隔断作用，在火灾发生时，感烟探测器报警，火灾信号送到卷帘门控制柜，控制柜发出启动信号，卷帘门自动降到设定的位置（特殊部位的卷帘门一降到底），如果感温探测器报警，卷帘门才降到底。
二、系统组成
由模拟房间、卷帘门、卷帘门控制柜、火灾报警控制器、火灾探测器、以及相应的联动控制系统组成
二、技术参数：
 电压：AC220±10％ 50Hz
   保护：具有漏电保护装置
   环境温度：+4℃～+45℃
   装置容量：＜1000W
   外形尺寸：1800mm×800mm×2000mm
四、操作实训：
1、消防卷帘门系统的认识
2、消防卷帘门系统的手动操作
3、消防卷帘门系统的自动操作
4、消防卷帘门系统与联动中心的操作
5、消防卷帘门系统防动控制编程
五、主要配置清单
序号 名称 参数 数量 备注
1 消防卷帘门模拟间 工业铝型材制作 1间
2 电动卷帘门 由帘板、卷简体、导轨、电气传动等部分组成。 1套
3 卷帘电机  1台
4 电气控制合  1个
5 感温探测器 总线型 1只
6 感烟探测器 总线型 1只
7 电气控制箱 500*400*150 1套
8 消防控制主机  1台
9 消防应急电源  1套
10 手动报警按钮 总线型 1只
11 声光报警器 DC24V 1只
12 输入模块 总线型 1只
13 输入输出模块 总线型 1只

防烟排烟系统实训装置
一、系统概述：
本设备根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。
系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成
2、模拟排烟系统控制
消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
3、加压送风机采用多翼式离心风机，
4、加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式，
5，排烟防火防由控制执行器、渡锌钢板制作而成。
6、排烟风机采用轴流风机，能在280度条件下作不小于30Min
7、排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。
排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态。火灾时需要排烟时手动或电动打开
系统原理
二、技术参数：
 电压：AC220±10％ 50Hz
   保护：具有漏电保护装置
   环境温度：+4℃～+45℃
   装置容量：＜1000W
   外形尺寸：1800mm×800mm×1800mm
三、操作实训：
1、消防排烟系统的认识
2、消防防烟系统的认识
3、消防防类系统控制操作
4、消防排烟系统的手动操作
3、消防排烟系统的自动操作
4、消防排烟系统与操联动中心的操作
5、消防排烟系统的联动编程
6、消防防烟系统的联动编程
