模拟气体灭火系统实训装置

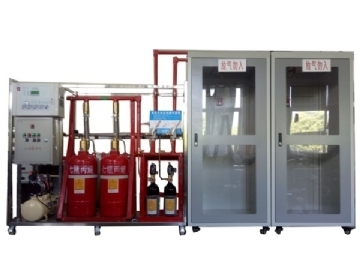

TRY-X7 模拟气体灭火系统实训装置

一、模拟气体灭火系统实训装置系统组成概述：
1.基本原理及灭火方式：
根据规范要求系统采用半淹没的单元独立系统和组合分配系统两种组成方式。单元独立系统是由一套灭火剂储存装置对应一套管网系统，保护一个防护区域的形式。组合系统是由一套灭火剂储存装置对应几套管网系统，保护两个上防护区域的构成形式。
2.当火灾发生时，由火灾探险测器探测到火灾发生，将指令传达室达给控制火灾报警器，火灾报警器进行报警，当没有你的因素制止报警时就装指令发送到灭火系统的控制器，由控制器打开灭火瓶头阀，将储瓶内其它灭火剂及其驱动气体释放，再经管道将灭火剂输送到着火区域，灭火剂由喷嘴喷出，达到灭火效果。
3.系统组成：
 管网CO2灭火装置、管网、气体灭火控制器、火灾探测器、声光报警器、放气指示灯、紧急启停按钮、外设电源等组成完整的自动灭火系统。
二、模拟气体灭火系统实训装置控制方式：
本系统主要有自动、手动、机械应急手动启动/停止几种控制方式。

（1）自动控制方式：本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。控制器上有控制方式选择锁，当将其置于“自动”位置时，灭火控制器处于自动控制状态。当只有一种探测器发出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。如确需启动灭火装置灭火时，可按下“紧急启动按钮”，即可启动灭火装置释放灭火剂，实施灭火。当两种探测器同时发出火灾信号时，控制器发出火灾声、光信号，通知有火灾发生，有关人员应撤离现场，并发出联动指令，关闭风机、防火阀等联动设备，经过一段时间延时后，即发出灭火指令，打开电磁阀，启动气体打开容器阀，释放灭火剂，实施灭火；如在报警过程中发现不需要启动灭火装置，可按下保护区外的或控制操作面板上的“紧急停止按扭”，即可终止控制灭火指令的发生，不启动灭火装置，释放灭火剂，实施灭火。
 （2）手动控制方式：将控制器上的控制方式选择锁置于“手动”位置时，灭火控制器处于手动控制。
状态。这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火剂，实施灭火。但报警信号仍存在。
无论装置处于自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂，实施灭火。同时控制器立即进入灭火报警状态。
 （3）应急机械启动工作方式：用于控制器失效时，当职守人员判断为火灾时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按以下步骤实施应急机械启动；①手动关闭联动设备并切断电源。②打开对应保护区选择阀。③成组或逐个打开对应保护区储瓶组上的容器阀，即刻实施灭火。
 （4）紧急启动/停止工作方式：用于紧急状态。情况一，当职守人员发现火情而时气体灭火控制器未发出声光报警信号时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按下紧急启动/停止按钮，系统立即实施灭火操作；情况二，当气体灭火控制器发出声光报警信号时并正处于延时阶段时，如发现为无报火警时可立即按下紧急启动/停止按钮，系统将停止实施灭火操作避免不必要的损失。
三、模拟气体灭火系统实训装置系统技术指标：
系统灭火方式：全淹没，最大单区保护面积：20m²；
系统公称工作压力(20℃)：一级为2.5MPa、
系统使用最大工作压力：一级为4.2MPa、
系统使用最小工作压力：一级为2.0MPa、
灭火剂最大充装密度：一级为≤1120kg/m³；（注明采用空瓶）
模拟启动瓶充装压力(20℃)：4.0MPa；（注明采用空瓶）
喷头设计工作压力：一级≥0.6MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。
喷头保护高度：最大安装高度h≤6.5m；最小安装高度h≥0.3m
系统有延时启动功能：延时30S；
灭火剂喷射时间：≤10s；
灭火系统工作环境温度：0℃~+50℃；
系统启动方式：自动、电气手动、机械应急手动操作；
系统启动电源：DC24V±3V、1.1A；
模拟灭火剂贮存瓶规格：30L、（注明采用空瓶）
整个运作系统储气瓶采用空瓶安装，系统运作采用模拟气源防真灭火。并配配有相应探测器与联动控制主机。
四、模拟气体灭火系统实训装置产品规格：
1.工作电压：单相三线220V±5%  50Hz
2.整机容量：＜1500W
