智能电气教学系统实训装置

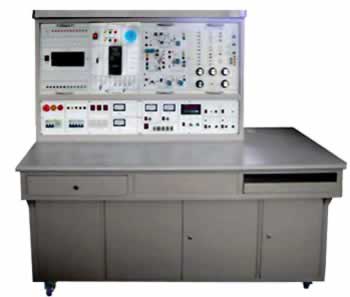

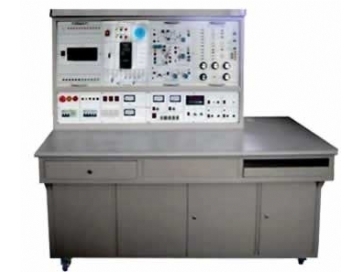

TRYDN-01A智能电气教学系统实训装置

一、智能电气教学系统实训装置简介：

TRYDN-01A智能电气教学系统实训装置是针对职业技术教育而开发的综合性的教学实训设备，适用职业学校（院）的电工电子、机电一体化、自动化等专业的教学和从事相关专业的技术人员的实训。

二、智能电气教学系统实训装置系统特点：

1、设备的优越性：

（1）模块式结构，挂箱更换方便，便于组织各种实训项目、方便升级。

（2）电工、电子、PLC、变频器、单片机的综合实训装置，可单独使用，也可综合实训。

（3）提供丰富的信号源系统。

1）可调节4～20mA直流电流源

2）可调节1.25～30V直流电压源容量1.5A

3）交流24V电压源容量1.5A

4）交流12V电压源容量1A

5）+24V直流电压源容量1.5A

6）±12V直流电压源容量0.5A

7）±5V直流电压源容量0.5A

8）数字信号发生器

①能产生方波、锯齿波、正玄波、尖脉冲

②能连续产生波形，也可以产生设置周期数

③可调节频率、占空比

2、设备的安全性：

具有接地保护、漏电保护、急停按钮等保护措施。

3、设备的可靠性：

（1）元件连接在端子或插孔，学生从端子或插孔上接线或插线，训练学生理论联系实际的基本技能

（2）主要电气元件采用国内知名品牌产品。

4、设备的先进性

（1）配置组态王软件，并提供应用指导和应用工程示例。

（2）PLC之间可以组成工业控制网。

（3）配套项目教学软件

（4）配套多媒体实验课件:提供详细的实验指导软件，使老师易教、学生易学。

（5）突出实训：能按工厂的操作规程进行典型小型工程项目设计、设备选型、模拟操作、安装调试，能进行照明配电、机床线路、直流电机、三相异步电动机、步进电机应用实训；

（6）完善的可选软件系统

原理仿真：系统配备电子学、仪器仪表等原理仿真软件，可通过其仿真学习经典设备的内部结构及工作原理；

单项仿真：系统配置了电工仿真、电子仿真、单片机仿真、PLC变频器仿真、protel99、EWB电子仿真软件、PLD可编程逻辑器件应用软件等；

综合仿真：利用实训台上配备的电工、电子、单片机、PLC、变频器、上位机等设备，可实现各种综合模拟系统控制；

行业仿真：配置多种行业的生产工艺仿真软件，使学生配合实训装置能模拟工厂部分典型设备或生产线的实训及编程调试；

劳动技能鉴定软件：自主研制开发了维修电工操作技能培训及相关考评、出题、测试系统，可作为劳动技能鉴定专用平台；

5、设备的成套性

（1）配套合理的备品备件

（2）配套齐全的工具、课凳，方便学校开展实验

6、软件免费升级服务

7、及时售后服务

8、备品备件：保修期内提供足够的备品备件（见备品备件表）

三、智能电气教学系统实训装置系统指标：

1、供电部分

1）三相四（五）线交流电源

2）三相电源总开关带漏电保护I△n≤30mA，时间≤0.1s

3）三相、单相输出带自动空气开关

4）事故急停按钮，电源指示，供电指示

5）PLC、变频器、信号源分路供电开关，带指示

2、信号源部分

1）可调节4～20mA直流电流源

2）可调节1.25～30V直流电压源容量1.5A

3）交流24V电压源容量1.5A

4）交流12V电压源容量1A

5）+24V直流电压源容量1.5A

6）±12V直流电压源容量0.5A

7）±5V直流电压源容量0.5A

8）数字信号发生器

①能产生方波、锯齿波、正玄波、尖脉冲

②能连续产生波形，也可以产生设置周期数

③可调节频率、占空比

3、尺寸：（长）1700mm×（宽）700mm×（高）1500mm

4、工作环境：温度-10℃～+40℃，相对湿度<85%（25℃），海拔<2000m、

5、装置容量：<1kVA

四、智能电气教学系统实训装置主要配置：

实训设备采用模块式结构，由电源控制屏、PLC挂箱、变频器挂箱、PLC模拟负载挂箱、模拟电子实训挂箱、数字电子实训挂箱、单片机实训挂箱、电工实训挂箱、单片机仿真器、电工实训网板、三相异步电动机、定位小车实训装置、步进电机实训装置、恒压供水实训装置、计算机（可选择）、多媒体教学软件、工具软件、系列仿真软件等组成。实训台采用三相四（五）线制电源，提供三相四线电源输出和单相电源输出；提供实验所需的各种低压电源和信号源，包含4～20mA可调直流电流源、1.25～30V可调直流电压源、AC24V交流电压源、DC24V直流电压源、AC12V交流电压源、DC±12V直流电压源、DC±5V直流电压源、数字信号发生器（能产生方波、锯齿波、正玄波、尖脉冲；能连续产生波形，也可以产生设置周期数；可调节频率、占空比）。

系统以基于工作过程的系统化的课程体系为依据，采用项目教学法作为基本的实训方法，选用生产中的实际项目，把项目要求的岗位工种、技能要求及相关知识作为教学目标。教师是项目的组织者，负责项目的讲解、示范、指导、讲评，学生是项目的实施者，通过项目内容、项目分析、项目实施、项目总结和能力测评，完成基本技能、专业技能及岗位技能的训练。能完成多种实训内容，包含有PLC的认识、学习、编程训练、组态实训、模拟单元实训、联网通讯实训、项目实训，变频器的认识、电气智能实验教学系统实训台操作、参数设定实训、项目实训、通讯实训，单片机的认识、指令训练、项目实训，模拟电子项目实训，数字电子项目实训，电工项目实训，以及PLC、变频器、单片机、电工、电子的综合项目实训。

1、实训台

实训台为钢板喷塑结构，桌面为防火、防水、耐磨高密度板；电脑桌联体设计，造型美观大方；设有抽屉（带锁），用于放置工具及资料；台体下部为整体联通的橱子，带两个橱门（带锁），一个用于放置挂箱、工具箱、实验附材等，另一个用于放置计算机。

实训台为四挂箱式结构，可同时挂接四个挂箱（420mm×297mm），挂箱自带电源控制开关，通过内置于实训台的插座取电，使用方便。

2、电源控制屏

实训台集成电源控制屏，采用三相五线制交流电源供电，具有接地保护、漏电保护、急停按钮等保护措施，保证整个实训过程的安全可靠，提供三相四线交流电源和单相电源输出；提供4～20mA可调直流电流源、1.25～30V可调直流电压源、AC24V交流电压源、DC24V直流电压源、AC12V交流电压源、DC±12V直流电压源、DC±5V直流电压源、数字信号发生器（能产生方波、锯齿波、正玄波、尖脉冲；能连续产生波形，也可以产生设置周期数；可调节频率、占空比）。

3、PLC主机挂箱

挂箱采用带指示灯的船型开关作为PLC电源控制开关；PLC的输入输出均引到面板，采用插孔和接线端子两种接线方式。

西门子PLC：S7-200系列

（1）CPU226DC/DC/DC，集成24输入/16晶体管输出共40个数字量I/O点

（2）模拟量扩展模块（教师台配）：EM235，4AI/1AO

技术参数

1）带PID控制功能块

2）26K字节程序和数据存储空间

3）2路独立的20kHz高速脉冲输出

4）通讯口：2个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力

5）高速计数器功能：6个独立的30kHz高速计数器

4、变频器挂箱

挂箱采用带指示灯的船型开关作为挂箱电源控制开关；变频器的输入输出信号均用小插孔引出到面板，变频器的强电采用带绝缘护套的插孔引出到面板，强电和弱电采用不同的插孔，避免了由于误接线而烧坏变频器的事故。提供一个功率30W的三相异步电动机直接安装在挂箱面板上，作为变频器负载，配合变频器完成实验。提供一个10K电位器和若干个带锁的按钮，配合变频器完成实验，方便、快捷。

西门子：MM420，0.37KW

（1）单相输入三相输出，功率0.37KW

（2）适用于各种变速驱动装置，尤其适合用于水泵、风机和传送带系统的驱动装置

（3）模块式机构，组态具有最大的灵活性

（4）具有三个完全可编程的隔离的数字输入

（5）一个可标定的模拟输入（0～10V），它也可以作为第4个数字输入来使用

（6）一个可编程的模拟输出（0～20mA）

（7）一个完全可编程的继电器输出（30V直流5A，电阻负载或250V交流2A，感性负载）

（8）采用较高的开关频率时，电动机运行的噪声很小

（9）具有完善的变频器和电动机保护功能

（10）内置PI控制器

（11）具有RS485串行接口

5、PLC模拟负载挂箱

（1）PLC模拟负载挂箱1

挂箱尺寸（高）420mm×（宽）297mm，提供天塔之光、八段数码显示、邮件自动分检控制、自动轧钢控制系统、水塔水位自动控制、多种液体自动混合、自动成型机控制共7个负载。

（2）PLC模拟负载挂箱2

挂箱尺寸（高）420mm×（宽）297mm，提供交通信号灯、机械手动作模拟、装配流水线自动控制、加工中心刀具选择控制、自动送料装车共5个负载。

电子实训挂箱

（1）电子技术实训模块（一）

本板提供直流稳压电源电路实训模块、分立元件放大电路实训模块、晶闸管应用电路手动调光开关电路、触摸延时开关电路实训模块。面板采用2.5mm厚单面敷铜线路板，正面装有元器件，并印有元器件的符号及相应的连接线条。共装有8P、14P、16P等可靠的圆脚集成电路插座5只；电位器3只；二极管、三极管、整流桥堆、稳压管、电容器、三端稳压块、单双向可控硅、单结晶体管、12V信号灯、电阻、电容等元器件1套，设有高可靠圆脚集成块插座及镀银长紫铜管等，供插各种集成块、三极管、电容及电阻等器件.

（2）电子技术实训模块（二

本板提供逻辑门电路实训单元、组合逻辑电路实训单元、数模转换实训单元、模数转换转换单元。面板采用2.5mm厚单面敷铜板，正面装有元器件，并印有元器件的符号及相应的连接线条，板上装有装有8P、16P、20P、40P等可靠的圆脚集成电路插座12只；BCD码十进制拨码开关一套；数码管显示器7只；BCD到7段码译码器1只；74系列集成门电路：7400、7404、7420；光电耦合器一只；AD转换器ICL7107和DA转换器DAC0832各1只；集成运放2只；电阻电容1套；镀银接插脚十只，用以接插电阻、电容、二极管、晶体管等元器件。

（3）电子技术实训模块（三）

本板提供触发器实训单元、时序逻辑电路实训单元、数码显示及驱动电路实训单元及555电路实训单元。面板采用2.5mm厚单面敷铜板，正面装有元器件，并印有元器件的符号及相应的连接线条，板上装有装有20脚集成电路紧锁座2只，普通集成电路插座8只，小型继电器1只，固态继电器1只，10段光柱1只共阳共阴数码管4只，555集成定时器3只，电阻、电容1套。

7、单片机实训挂箱

提供单片机最小系统模块：AT89S512，红外通信模块发送：SE303ANC-C，接收：PIC-12043；数码显示模块：0.5英寸高亮红共阳、共阴；RS232通信模块：MAX232，点阵显示模块：8×8高亮红点阵；发光二极管显示模块φ5高亮红、绿发光二极管；温度采集模块；18B20集成温度传感器；液晶显示模块：1602；音乐模块LM386；键盘模块：轻触按键4只；

8、不锈钢实训网板及电工实训组件

（1）不锈钢实训网板：尺寸为（高）420mm×（宽）590mm。

（2）电工实训组

含三相自动断路器、单相自动断路器、接触器、中间继电器、时间继电器、热继电器、按钮、三位转换开关、指示灯、接线端子、导轨、熔断器等。

9、三相异步电动机

可星三角切换，功率90W。

10、定位小车实训装置

由行程开关、接近开关、光电开关、霍尔开关、直流电机组成，可以配合各类PLC完成小车运行控制实训。

11、恒压供水实训装置

由2台三相水泵和1个压力变送器组成。

12、其它硬件配置

QTH仿真器、芯片编程下载线、万用表、常用电工工具、实验导线、实验跨接线、PLC编程电缆、凳子、实验指导书等。

五、智能电气教学系统实训装置实训内容

1、电工实训

1)电工材料的识别及使用

2)常用电工工具的使用

3)常用电工仪表的认识和使用

4)中间继电器的认识与使用

5)时间继电器的认识与使用

6)热继电器的认识与使用

7)交流接触器的认识与使用

8)交流接触器辅助触点的认识与使用

9)空气开关的认识与使用

10)漏电保护器的认识与使用

11)万能转换开关的认识与使用

12)指示灯的认识与使用

13)按钮的认识与使用

14)熔断器的认识与使用

15)三相异步电动机的认识与实验

16)三相异步电动机反接制动电路

17)三相异步电动机型号选择原则训练

18)三相异步电动机多地点控制电路

19)三相异步电动机Y/△降压启动控制电路

20)三相异步电动机顺序起动控制电路

21)单按钮控制电机启停电路

22)电机定时运转控制电路

23)停电、来电电机自启动电路

24)继电器控制指示灯循环亮实验

2、模拟电子实训

25)常用电子仪器的使用

26)常用电子元器件的认识和使用

27)基本放大电路实训

28)分压偏置共发射极放大电路实训

29)射极跟随器实训

30)两级放大电路实训

31)负反馈放大电路实训

32)差动放大电路实训

33)比例求和运算电路实训

34)积分与微分电路实训

35)电压比较器实训

36)集成功率放大器实训

37)波形发生器实训

38)集成电路RC正弦波振荡器实训

39)半波整流电路实训

40)全波整流电路实训

41)桥式整流电路实训

42)可控硅整流电路实训

43)电容滤波电路实训

44)LC滤波电路实训

45)CRC型滤波电路实训

46)CLC滤波电路实训

47)稳压管稳压电路实训

48)LM7812三端集成稳压电路实训

49)LM7912三端集成稳压电路实训

50)LM317三端可调集成稳压电路实训

3、数字电子实训

51)TTL与非门的参数测试

52)TTL集成与非门的应用

53)小规模组合逻辑电路的设计一

54)小规模组合逻辑电路的设计二

55)中规模组合逻辑电路的设计

56)集成JK触发器74HC76逻辑功能测试

57)集成JK触发器74HC76的应用

58)集成移位寄存器74HC164逻辑功能测试

59)CD4017构成的流水灯电路

60)简易线性锯齿波发生器

61)占空比可调的多谐振荡器

62)用555定时器构成的施密特触发器

63)555构成的简易催眠器

64)555构成的救护车音响电路

65)D/A转换实验

66)A/D转换实验

67)PLD实现基本门电路

68)PLD实现基本触发器

69)PLD实现四位可逆计数器

4、单片机实训

70)单片机仿真的使用

71)芯片烧写

72)脉冲发生实验

73)八位逻辑电平输出实训

74)蜂鸣器报警电路实训

75)光柱显示实训

76)数据串入并出实训

77)数据并入串出实训

78)数码管静态显示实训

79)数码管动态显示实训

80)点阵块显示实训

81)矩阵键盘实训

82)外部中断实训

83)定时器中断实训

84)A/D转换实训

85)D/A转换实训

86)SPI总线接口芯片E2PROM93C46读写实训

87)I2C总线接口芯片E2PROM24C04读写实训

88)字符液晶LCD(1602C)显示实训

89)RS232通讯实验

90)单片机音乐实验

91)DS1302日历、时钟实训

92)DS18B20温度传感器温度采集实训

93)红外通信实训

94)双机通讯实训

5、PLC实训

95)PLC的认识与操作

96)PLC编程软件的学习

97)布尔指令训练

98)定时指令训练

99)计数指令训练

100)赋值指令训练

101)数据移位指令训练

102)算术运算指令训练

103)逻辑指令训练

104)步进指令训练

105)天塔之光

106)八段数码显示

107)自动成型机控制

108)邮件自动分检控制

109)加工中心刀具选择控制

110)水塔水位自动控制

111)装配流水线自动控制

112)多种液体自动混合

113)自动轧钢控制系统

114)交通信号灯

115)机械手动作模拟

116)自动送料装车

117)PLC控制电机正反转

118)PLC控制电机星三角启动

6、变频器实训

119)BOP操作面板控制变频器运行实验

120)变频器点动运行实验

121)基于外部电位器控制的变频器运行实验

122)基于外部电压控制的变频器运行实验

123)变频器模拟量输出检测实验

124)变频器开关量输出检测实验

125)变频器多段速度控制实验

126)PLC控制变频器运行实验

7、组态软件实训

127)组态王认识

128)组态王的变量定义和管理

129)线属性动画连接

130)填充属性动画连接

131)文本色动画连接

132)水平移动动画连接

133)垂直移动动画连接

134)缩放动画连接

135)旋转动画连接

136)填充动画连接

137)模拟值输出动画连接

138)离散值输出动画连接

139)字符串输出动画连接

140)模拟值输入动画连接

141)离散值输入动画连接

142)字符串输入动画连接

143)闪烁动画连接

144)隐含动画连接

145)流动动画连接

146)水平滑动杆输入动画连接

147)垂直滑动杆输入动画连接
