大功率电机控制实训考核装置

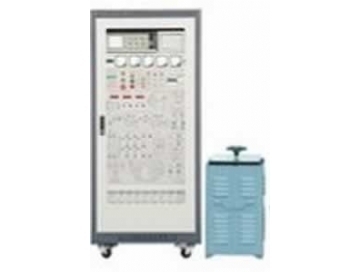

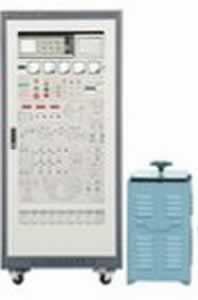

TRYTS-03大功率电机控制实训考核装置

一、大功率电机控制实训考核装置简介：

TRYTS-03大功率电机控制实训考核装置可完成“维修电工技术”、“工厂电气控制”、“电机拖动及控制”等多门课程的电机启动控制。采用用标准配电柜为主体柜及Y系列7.5KW三相异步电动机为控制对象。以工业控制器及控制对象为主体，同时加入了现代自动化控制新技术（逻辑控制器、软启动器），可训练学生的技术技能。大功率电机控制实训考核装置是职业类院校及各类职业教育培训机构的实训教学、考核鉴定的理想教学设备。

二、大功率电机控制实训考核装置特点:

1.实训设备采用标准配电柜为主体柜，正面柜门为两扇对开式，一边为电气实训电路的控制按钮、信号指示灯和仪表，另一边为空门，在操作时可打开此门观测电气的动作情况，该配电柜占地面积小，外形美观；

2.实训设备中配有实训所需的各种低压电器，如软启动器、自耦变压器、凸轮控制器、逻辑控制器、接触器、热继电器等，电气控制线路元器件都装在电气柜内部，配有布线槽、接线端子；通过端子学生可自行接线、布线，构建控制系统，实训特征明显；

3.柜门上的按钮开关、指示灯都由学员自行布局安装，控制柜和门的内侧装有接线端子排，学员只需要在端子排上接线；

4.配电柜和配套的电机，真实再现了工业现场电机多种控制系统，也可满足对电气故障分析及检修训练的要求；

三、大功率电机控制实训考核装置技术性能:

1.输入电压：三相四线～380V±10%50Hz

2.工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜3kVA

4.安全保护：漏电电流<30mA，安全符合国家标准

四、大功率电机控制实训考核装置控制柜配备:

1.柜体

左、右柜壁为双层亚光密纹喷塑结构，冷轧钢板、结实牢固。柜体后下侧留有电源及电机接入端子，柜体底部设有四个万向轮。

2.内部配置模块

用走线槽把内部空间分隔为不同区域，布局合理，所有电气元件接线端子均已引到专用端子排上，学生从端子排上接线/布线,贴近工业实际现场，实训特征明显。断路器、熔断器、启动器、交流接触器、中间继电器、热继电器等按电气设计要求合理分布于柜内。

五、大功率电机控制实训考核装置实训项目:

（一）三相鼠笼异步电动机的启动电路

1.三相异步电动机的点动控制电路安装与维修

2.三相异步电动机的自锁控制电路安装与维修

3.按钮/接触器手动控制的三相异步电动机星－三角启动电路安装与维修

4.时间继电器自动控制的三相异步电动机星－三角启动电路安装与维修

5.自动控制的三相异步电动机星－三角启动电路安装与维修

（二）三相鼠笼异步电动机可逆控制电路

6.按钮互锁的三相异步电动机正反转电路安装与维修

7.接触器互锁的三相异步电动机正反转电路的安装与维修

8.复合互锁的三相异步电动机正反转电路的安装与维修

9.工作台自动往返行程控制电路的安装与维修

（三）三相线绕式异步电动机启动控制电路

10.电流继电器自动控制转子串电阻启动电路的安装与维修

11.转子串接频敏变阻启动电路的安装与维修

12.凸轮控制器控制的三相线绕式异步电动机启动、调速、正反转电路安装与维修

（四）新技术电机控制电路

13.基于软起动器的三相异步电动机的启动电路的安装与维修

14.基于变频器控制的三相异步电动机的启动调速电路的安装与维修

15.基于逻辑控制器的三相异步电动机的电气控制线路的安装与维修
