电路原理实验箱,模拟电路试验箱,数字电路实验仪

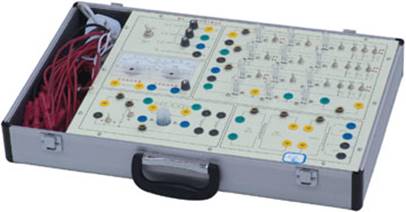

TRY-DL2型电路原理实验箱

   TRY-DL2型电路分析实验箱主要是进行电工学中的有关电路分析理论的实验论证平台，属弱电类实验。它采用模块式结构，各模块间相互独立，通过各元件区不同元件组合，可组成多种测试电路，实验模板正面印有电路图，反面装有器件，各实验电路中需测试的点均装有测试孔，使用方便，接触可靠，而且寿命长、效率高，适用于进行各种电路的实验研究，可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。

TRY-DL2型电路原理分析实验箱产品介绍：

一、电路原理分析实验箱系统特点

1、它采用模块式结构，各模块间相互独立，通过元件区不同元件组合，可组成多种测试电路；

2、实验板正面印有电路原理图，反面安装器件，使学生对实验原理一目了然，也防止了器件的人为损坏；各实验电路中需测试的点均有测试孔，使用方便，接触可靠。

3、该实验箱适用于进行各种电路的实验研究，可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。

二、电路原理分析实验箱系统组成

（1）电源输入：AC220V±10% ，50Hz

输出：±l2V/0.5A，±0～l2V/0.5A（可调稳压电源）

均有短路过载保护，自动恢复功能。

（2）函数发生器

波形：正弦波、方波、三角波

       频率范围：10Hz ～ 90KHz，分四档连续可调

幅值（Vpp）：方波（0～20V）、三角波（0～15V）、正弦波（0～10V）

（3）指针式电压表头：0～30V及0～3V各1只；

指针式电流表头：0～20mA及0～1mA各1只；

可满足多点同时测试电压、电流的动态监测。

（4）元件组：电阻10只、电容5只、二极管(稳压管)3只、电位器2只（1K、10K各一）。

（5）铝合金实验箱体，坚固耐用，样式美观、大方。



三、电路原理分析实验箱实验项目

1、线性与非线性元件的伏安特性。

2、电位及其与电压关系的研究。

3、基尔霍夫定理。

4、叠加定理。

5、电压源与电流源的等效变换。

6、戴维南及诺顿定理。

7、受控源VCVS、VCCS的实验。

8、典型电信号的观察和测量。

9、RC一阶电路的响应测试。

10、二阶电路的响应测试。

11、RC选频网络特性测试。

12、R、L、C元件在正弦电路中的特性实验。

13、R、L、C串联谐振电路的研究。

14、R、L、C并联谐振电路的研究。

15、双口网络测试。

16、其它电路的研究。

RY-DL6电路分析实验箱是在RY-DL2的基础上改进而成的。它相对于RY-DL2有以下不同。

1、电源输出 ：增加固定输出 ±5V/0.5A ，有短路过载保护，自动恢复功能。

2、函数信号发生器（最高输出频率达2MHz以上）

     波    形：正弦波、方波、三角波

     频率范围：2Hz～1MHz，分四档连续可调

     幅    值：方波、正弦波、三角波 （峰-峰值：0～10V）

3、 1只数字电压表，分0～2V、0～30V二档；

1只数字电流表，分0～2mA、0～200mA二档；

4、扩充了元件库：有l～2W电阻22只、电容7只、二极管(稳压 管)3只、不同阻值电位器3只、可扩展器件接插孔18 只、三极管二只、6.3V指示灯1只、运放4组。

扩充元件库主要是帮助学生自行设计实验电路，提高学生的动手能力、设计能力，为开放性实验提供平台。

5、系统配有“电路设计与仿真软件—Electronics.Workbench.Multisim.v9.0”。帮助学生在自行设计实验电路时先进行仿真试验，以提高设计成功率。

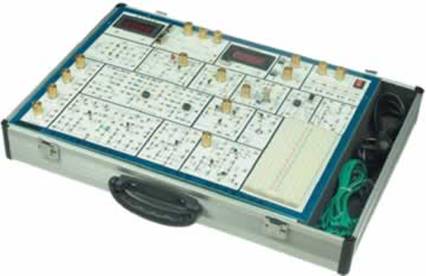

TRY-A2模拟电路实验箱

简介：

TRY-A2模拟电路试验箱，模拟电路实验系统是根据的《高等工业学校电子技术基础》教学大纲中确定的教学实验要求为基础，汲取了众多专业教师的教学经验，并综合了众多同类产品的优点而设计的。模拟电路实验箱，模拟电路实验系统函盖了《模拟电子技术基础》课程全部实验内容，既为初学者提供了验证性实验电路，又为课程设计提供了扩展实验平台。

一、模拟电路实验箱，模拟电路实验系统特点

1、扩展性强。实验电路采用单元电路方式设计，单元电路即基本实验电路，再外接其他元件为该电路参数，或与其他的单元电路组合，完成不同的实验要求。

2、实验原理图都印刷在实验板表面，实验电路由学生按照实验原理图进行搭建，既培养了学生的独立思维能力及动手能力，也增强了该实验箱的适用性、扩展性。

3、大部分元器件安装在实验板正面，增加了学生的感性认识；

4、实验连线插孔采用锁紧式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；

5、扩展实验区由二块进口面包板组成，可接插电阻、电容、二极管、三极管，集成电路等，可进行课程设计实验。

6、电源输出均有过流保护，自动恢复功能。

7、实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。

二、模拟电路实验箱，模拟电路实验系统组成

1、电源：输入：AC220V±10%，50HZ

输出：※DC：+5V，DCI≥1A

※DC：±12V，DCI≥0.2A

※DC：-5V～-12V可调，I≥0.2A

※DC：＋5V～＋27V可调，DCI≥0.2A

以上各路输出均有过流保护，自动恢复功能

※ACV:7.5V×2；ACI≥0.15A

2、直流信号源：

双路–0.5V～＋0.5V；–5V～＋5V两档连续可调.

3、函数发生器：输出频率：2Hz～90KHz，分四档

可输出方波：0～20V

三角波：0～15V

正弦波：0～10V

4、数字频率计（0～300KHz）

5、数字直流电压表（0～30V）

6、分立元件电路

（1）整流、滤波和串联稳压电路；	（2）单级放大电路；
（3）两级阻容耦合放大电路；	（4）负反馈放大电路；
（5）射极跟随器；	（6）差动放大电路；
（7）场效应管电路；	（8）可控硅电路；
（9）电阻、电容和二、三极管等组成；	（10）电位器组、12V灯泡、扬声器。
（11）互补对称功放电路；

7、集成模拟电路

（12）两个独立的运算放大器(741)；

（13）集成功放(LM386)；

（14）集成稳压电路

8、进口面包板二块。

9、实验箱尺寸：510mm*330mm*100mm(长*宽*高)

三、模拟电路实验箱，模拟电路实验系统实验项目

1、常用电子仪器使用练习、用万用表测试二极管、三极管	2、单级放大电路
3、两级放大电路	4、负反馈放大电路
5、射极跟随器	6、差动放大电路
7、比例求和运算电路	8、积分与微分电路
9、波形发生电路	10、有源滤波器
11、电压比较器	12、集成电路RC正弦波振荡器
13、集成功率放大器	14、整流滤波与并联稳压电路
15、串联稳压电路	16、集成稳压器
17、RC正弦波振荡器	18、LC振荡器及选频放大器
19、电流/电压转换电路	20、电压/频率转换电路
21、互补对称功率放大器	22、波形变换电路
23、场效应管实验	24、可控硅实验电路
25、函数信号发生器的组装与调试	26、温度监测及控制电路
27、用运算放大器组成万用电表的设计与调试

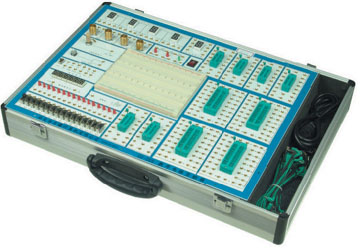

TRY-SD1数字电路实验箱

产品描述：

TRY-SD1数字电路实验平台，可以完成高等院校“数字电路课程”的全部实验，适用于高等院校及各类职业技术学校的电子技术类教学。

一、系统组成

1、电源：交流输入：220V±10%、50Hz

直流输出：±12V/0.3A、5V/2A

2、手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。

3、连续脉冲源：0～1MHz。

4、固定频率脉冲源6路，输出为TTL电平：1KHz、10KHz、100KHz、250KHz、500KHz、1MHz；

5、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲之间依次相差1个输入时钟周期。

6、六位高精度数字频率计，测量范围：0-9.9999MHz，误差<1Hz。

7、十六位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑）。

8、十六位逻辑电平指示灯：指示灯亮表示高电平‘1’，指示灯灭表示低电平‘0’。

9、数码管显示：四位由七段LED数码管组成的BCD码译码显示电路，及1位七段LED数码管。供数字钟、日历等实验显示用。

10、逻辑笔，红色：高电平；绿色：低电平；橙色：高阻；

11、可变电位器4只，阻值分别1K，50K，100K，680K。

12、开放实验区，用于扩展实验、课程设计使用。

（1）提供40芯锁紧插座4只，20芯锁紧插座6只，可插8芯～40芯的种IC

（2）台湾产面包板三块，可接插电阻、电容、稳压管、二极管、三极管等元器件。

二、实验项目

1、门电路的逻辑功能及测试实验

2、组合逻辑电路（半加器、全加器及逻辑运算）实验

3、触发器实验（一）R-S、D、JK

4、触发器实验（二）三态输出触发器、锁存器

5、时序电路测试与研究

6、集成计数器及寄存器实验

7、译码器和数据选择器实验

8、波形产生器及单稳态触发器实验

9、555时基电路实验

可选做如下实验

10、晶体管开关特性、限幅器与钳位器实验

11、TTL门电路参数测试实验

12、CMOS门电路测试实验

13、A/D、D/A转换电路实验

14、时序电路应用实验

15、四路优先判决电路实验

16、智力竟赛抢答器实验

17、电子秒表实验

18、3位半直流数字电压表实验

19、数字频率计实验

20、拔河游戏机实验

21、随机存储器及其应用实验

22、8路抢答器电路设计实验

23、数字钟电路的设计实验

24、交通灯控制逻辑电路设计实验

25、汽车尾灯控制电路

26、篮球竞赛30S计时器

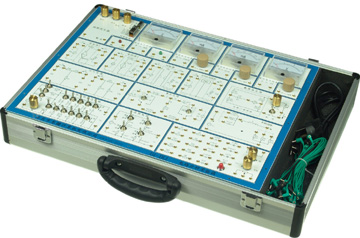

TRY-DG1电工技术实验箱

产品描述：

TRY-DG1型电工技术实验仪主要是进行“电工学”及“电路原理”中的强电部分实验，如单相交流电路、三相电路、日光灯电路实验。本实验箱由模块单元和元件库相结合的板面构成，全部采用欧洲标准的安全插座和安全实验导线，连线方便，接触可靠，而且寿命长、效率高，有效预防触电隐患。实验面板上印有元件符号及主要参数便于学生识别。实验箱结构紧凑实用直观，安全可靠，能有效培养学生的动手能力，维修方便、简捷。可满足各类高、中等院校及职业技术类院校开设的电工典型实验。

系统组成

（1）电源：三相220V±10%，50HZ

（2）耦合电感一对。

（3）单相变压器l只，变压比为220V比36V，功率50W。

（4）三相灯组负载，每相可插入15W灯泡3只。

（5）三相电容负载，0.47uf/400V、luf/400V、2uf/400V各3只。

（6）三相开关l只。

（7）元件组：有保险丝座3只、镇流器（20w）l只、启辉器、电阻、

luf、2uf、4uf电容器等元件。

（8）指针式电压表头l只、指针式电流表头l只。

（9）三相四线漏电断路器属选购件,用户根据具体情况选配。

可完成以下实验：

（1）用三表法测量电路等效参数。

（2）正弦稳态交流电路相量的研究。

（3）互感电路的测量。

（4）单相变压器特性的测试。

（5）三相交流电路电压、电流测量。

（6）三相电路功率的测量。

（7）功率因素及相序的测量。

（8）其它电工学控制实验。
