机构系统实验台,曲柄摇杆机构实验台

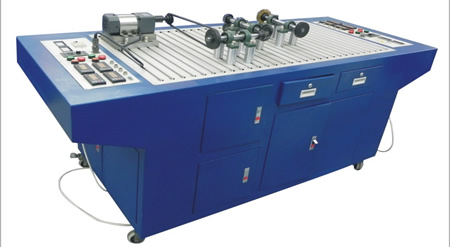

TRYJX-104机构系统搭接与测试实验台

一、机构系统搭接与测试实验台描述：

TRYJX-104机构系统搭接与测试实验台包含转速传感器、位移传感器、角位移传感器、摆动传感觉器等多种机构传动系统测试所需的高精度传感器，从而满足测试不同传动系统、不同搭接方式的传动性能，并实时生成实时曲线、数据报表、数据存储打印、曲线存储打印等功能。

二、机构系统搭接与测试实验台主要特点：

1）安装平台采用标准T型槽铝合金型材拼接而成，活动支座间的距离可任意调节，搭接灵活机动，可拼装由带传动、链传动、定轴轮系、周转轮系、平面连杆等机构组装的各种不同类型的复杂机构系统。

2）所有传动轮系采用光杆支承，紧定螺钉固定，调节方便快捷，因此，搭接速度快。

3)该实验台和联接方式具有设计巧妙，使用调节范围大，拆装轻松方便，结构紧凑，元件之间的通用性好，拼装方案多等特点;

4)可组成性能各异的机械传动系统，有利于培养学生机械传动系统方案的设计能力。

5)该实验台是一种全开放式实验台，可同时供多名学生四周安装、调试实验，可有效利用实验设备和减少实验室占地面积；

6)配置了高精度的转速传感器、直线位移传感器、角位移传感器、摆动传感器等多种测量传感器，使得测试数据精确可靠。

三、主要技术参数：

1）直线位移传感器精度：0.2%量程：0-200mm输出电压：0-5V1只

角位移传感器精度：0.2%脉冲数：500输出电压：0-5V2只

摆动移传感器精度：0.2%量程：0-365度输出电压：0-5V1只

转速传感器精度：0.2%量程：0-1000r/min输出电压：0-5V2只

2）测试软件配送1套

3）供电电源：220V50HZ

4）交流调速电机：90W

5）调速范围：0-120rpm

6）实验台外型尺寸（mm）：2000x800x860

7）实验台重量：约165(KG)

8）电脑柜；560*600*840（mm）

四、实验内容

（包含了基础机械传动系统的任意搭接实验、传动性能测试实验等）

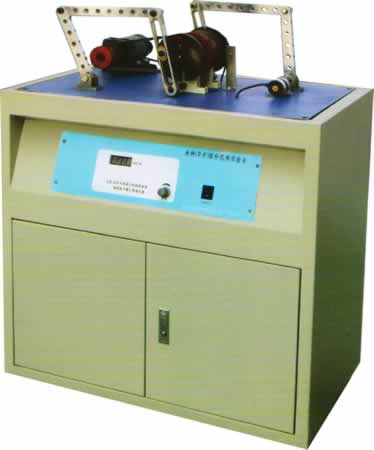

TRYJX-105曲柄（导杆）摇杆机构实验台

一、简述

TRYJX-105曲柄（导杆）摇杆机构实验台是为《机械原理》课程而设计的，主要针对基本平面机构的设计及运动学、动力学分析，其内容包括实物机构简单的拼装、设计与运动测试及计算机模拟设计及运动模拟方面。本实验台采用当前流行工艺经精加工制作而成，外形美观，性能稳定，是一种新型的机电综合实验台。

二、主要特点：

1．可进行四杆机构及六杆机构的简单拼装，并对曲柄及摇杆进行运动检测与仿真，培养学生的实际动手能力；

2．利用计算机对平面机构参数优化设计、测试、仿真、分析，使学生熟悉计算机辅助设计与计算机仿真、测试分析有效的结合，培养学生的创新意识；

3．本实验台测试部分采用先进的单片机系统，该系统测试稳定、抗干扰性强；采用观点传感器、光栅角位移传感器和加速度传感器作为信号采集手段，具有较高的检测精度；培养学生几点一体化的设计概念。

三、实验台主要技术参数：

1．直流调速电机功率：70W；调速范围：0-200rpm；

2．曲柄长度可调范围：20-40mm；导杆行程：0-160mm；

3．摇杆行程：0-180mm；连杆行程：0-240mm；

4．光栅角位移传感器：输出电压/脉冲数5V/1000P；

5．外形尺寸：780×420×1025；

6．实验台重量：42kg。

四、实验内容：

1．四杆机构、曲柄摇杆机构、导杆摇杆机构的虚拟设计及实物机构拼装；

2．曲柄的运动参数测量，摇杆运动参数仿真及实测曲线对比分析；

3．机架振动参数的测量及机构平衡实验；

TRY-CL冷冲与拉伸模拟机

一、概述:

1、该机组为两台独立设备,分别为高速冷冲机和可调速拉伸机,专机专用,符合现代生产工艺及需求。

2、具有使用配套的铝合金拆装模具及透明模具进行课堂教学冲压及拉伸成型演示解析功能及小件生产。

3、主机铝合金部件：采用加硬铝合金板并氧化处理，硬度HB90，屈服强度245。

4、使用0.2～0.5mm薄铝片或铁片与模具配合能生产出五金零件。

5、拥有机械式自动送料系统,送料速度每分300次,送料长度5—40cm,调整方便快捷,并配有日本OMRON红外线感应保护装置。

6、控制系统采用24V低压，确保安全可靠。

7、立柱采用硬铬精密导杆，导套采用自润滑功能的碳墨合金导套。

8、采用可移动并且能够固定的固定方式。

9、质量:符合相应标准和中华人民共和国标准。

二、技术参数：

1、电源220V,50HZ

2、冲压力≥1.0T

3、冲压行程45mm

4、最大封闭高度≥142mm

5、模柄孔直径≥φ16mm

6、冲压电机功率0.25kw

7、拉伸电机功率0.12kw

8、工作台尺寸1200×580×1550mm

9、机器重约120-180Kg左右。

三、模具配置（可选配）：

四、教学目的：

1.了解冲压的工作原理

2.了解拉深的工作原理

3.冲压模具的装调

4.拉深模具的装调

5.送料机构的装调

6.冲压模具的结构分析及冲裁实验
