工业电子控制、电工技术电子实践实验室设备
序号 |
实验室 |
设备名称 |
1. |
工业电子实验室 |
|
2. |
工业控制实验室 |
|
3. |
模拟电子技术实验室 |
|
4. |
电工技术实验室 |
|
5. |
电子实践实验室 |

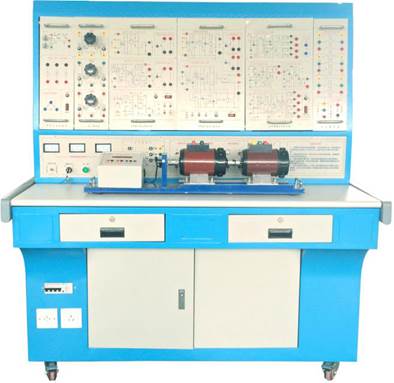

一、适用范围
本装置涵盖了各高等院校等所开设的“电力电子技术(或称半导体变流技术)”、“直流调速”、“交流调速”、“电机控制”、“电力拖动自动控制系统”及“控制理论”等专业课程所要求的实验项目。
二、技术性能
1、输入电源: 三相四线(或三相五线 380V±10% 50HZ)
2、工作环境: 温度-10℃-+40℃ 相对湿度<85%(25℃) 海拨<4000m
3、装置容量:<1.5KVA
4、外形尺寸:1600mm(长)X700mm(宽)X1600mm(高)
三、装置的基本装备
1、电源控制屏(铁质双层亚光密纹喷塑结构,铝质面板)
(1)交流电源(带有过流保护措施)
提供交流电源:三相交流电源(220V/1.5A)
(2)高压直流电源
直流电源:输出0-220V/0.5A,数字电压表显示,具有输出短路保护。
(3)人身安全保护体系
三相隔离变压器一组:三相电源首先通过三相漏电保护器,然后经钥匙开关、接触器到隔离变压器,使主电路输出与电网隔离(浮地设计),对人身安全起到一定的保护作用。
电流型漏电保护装置:控制屏若有漏电现象,漏电流超过一定值,即切断电源。
实验连接线及插座:强、弱电连接及插座分开,不能混插。强电连接线及插座采用全封闭工艺,使用安全、可靠、防触电。
(4)实验管理器
具有设定实验时间、定时报警、切断电源等功能;还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。
(5)控制屏其它设施
控制屏正面大凹槽内,设有两根方型不锈钢管,可挂置实验部件,凹槽底部设有7芯、3芯等插座, 挂件的供电由这些插座提供。控制屏两侧设有单相三极220V电源插座及三相四极380V电源插座。
四、实验组件
1、DQ03-1不锈钢电机导轨、光码盘测速系统(日本欧姆龙1024光电编码器)及数显转速表
2、DQ27三相可调电阻(每组900Ω×2/0.41A)
3、DK03晶闸管主电路
提供12只5A/1000V的晶闸管,分成正、反桥两组,每只晶闸管均设有保护装置,正、反桥晶闸管可通过外加信号进行触发(留有触发脉冲输入接口),可更好的完成设计性实验;设有带镜面精密指针式直流电压表±300V,精度1.0级带镜面直流电流表±2A,精度1.0级各一只和平波电抗器一组。
4、DK04三相晶闸管触发电路
提供三相触发电路、功放电路等,与“DK03”配套使用。
5、DK05晶闸管触发电路实验
提供单结晶体管触发电路、正弦波同步移相触发电路、锯齿波同步移相触发电路、单相交流调压触发电路及单相并联逆变触发电路共五种触发电路。
6、DK06电机调速控制实验(Ⅰ)
提供以下模块:电流反馈与过流保护(FBC+FA)、给定器(G)、转速变换器(FBS)、速度调节器(ASR)、反号器(AR)、电流调节器(ACR)、转矩极性鉴别(DPT)、零电平检测(DPZ)及逻辑控制器(DLC)。
7、DK07直流斩波电路
主要由斩波器触发电路及斩波主电路两大部分组成。
8、DK08给定及实验器件
提供给定(±15V可调电压输出)、压敏电阻(作为过压保护元件,内部已连成三角形接法)、二极管、24V电源及电感。
9、DK10可调电阻、电容箱
提供耐压AC63V的可调电容三组,调节范围为0.1~11.37uF,0~999KΩ十进制可调电阻两组。
10、DK11单相调压与可调负载
提供了一只0~250V/0.5KVA单相交流自耦调压器,为相应的实验提供可调电源;一个整流滤波电路以及0~90Ω/1.3A(串联)或0~45Ω/2.6A(并联)瓷盘可调电阻,为相应的实验提供一个可调的阻性负载。
11、DK12变压器实验
提供三相芯式变压器一个(该变压器有2套副边绕组,原、副边绕组的电压为127V/63.6V/31.8V),用于异步电机串级调速实验和三相桥式、单相桥式有源逆变电路实验;还设有三相不控整流电路和逆变变压器各一组。
12、DK13功率器件驱动电路实验箱
主要是为完成新器件特性实验提供驱动和保护电路,使学生了解电力电子新器件的驱动特性。主要包括电源、驱动电路、PWM波形发生器。
(1)电源:为驱动电路提供电源,包括±5V、+20V、±15V直流电源。
(2)驱动电路:包括MOSFET、IGBT、GTR和GTO的驱动电路。其中IGBT的驱动电路采用了专用芯片EXB841。
(3)PWM波形发生器:由SG3525为核心的PWM波形发生器主要为新器件驱动电路提供PWM驱动波形;可以通过频率调节旋钮进行频率调节;通过占空比电位器来调节PWM波的占空比;频率范围分为2挡,通过钮子开关切换,高频档是为MOSFET和IGBT驱动电路提供PWM波形,频率调节范围4KHz~10KHz;低频档是为GTR和GTO驱动电路提供PWM波形,频率调节范围400Hz~1KHz;占空比均能从0%调至100%。
13、DK18电机调速控制实验(Ⅱ)
提供以下模块:触发选择器(TS)、绝对值放大器(GAB)、电流符号选择器(CSS)、电压调节器(AVR)、零速封锁器(DZS)及电压隔离器(TVD)。与“DK06”配合使用完成“三闭环错位选触无环流可逆直流调速系统实验”。
14、DQ07-1直流发电机(220W)
15、DQ09直流并励电动机
16、DQ20三相鼠笼异步电动机
17、智能数字直流电压、电流表挂件
直流数字电压表一只:测量范围0~300V,三位半数显,输入阻抗为10MΩ,精度0.5级,为可逆调速系统提供电压指示;
直流数字电流表两只:测量范围为0~5A,三位半数显,精度0.5级,具有超量程报警、指示、切断总电源等功能,为可逆调速系统提供电流指示。
18、智能数字交流电压、电流表挂件
真有效值交流数字电压表一只:测量范围0~500V,量程自动判断、自动切换,精度0.5级,三位半数显,为交流调速系统提供电压指示;
真有效值交流数字电流表两只:测量范围0~5A,量程自动判断、自动切换,精度0.5级,三位半数显,具有超量程告警、指示及切断总电源功能,为调速系统提供电流的指示;
19、继电接触控制实训模块
掌握一般强电系统的安装和调试工作过程知识,实现PLC方式的电机典型运行控制;掌握安装和调试PLC电气控制系统的有关知识。
20、实验连接线:根据不同实验项目的特点,配备两种不同的实验联接线,强电部分采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实验的安全及合理性。
六、本装置能开设的实验项目
(一)电力电子技术实验项目
实验一单结晶体管触发电路实验 实验二正弦波同步移相触发电路实验 实验三锯齿波同步移相触发电路实验 实验四西门子TCA785 集成触发电路实验 实验五单相半波可控整流电路实验 实验六单相桥式半控整流电路实验 实验七单相桥式全控整流电路实验 实验八三相半波可控整流电路实验 实验九三相桥式半控整流电路实验 |
实验十三相桥式全控整流电路实验 实验十一单相交流调压电路实验(1) 实验十二单相交流调压电路实验(2) 实验十三三相交流调压电路实验 实验十四SCR、GTO、MOSFET、GTR、IGBT 特性实验 实验十五GTO、MOSFET、GTR、IGBT 驱动与保护电路 实验十六直流斩波电路的性能研究(六种典型线路) |
(二)直流电机调速系统实验
实验一晶闸管直流调速系统参数和环节特性的测定实验
实验二晶闸管直流调速系统主要单元的调试
实验三单闭环不可逆直流调速系统实验
实验四双闭环不可逆直流调速系统实验

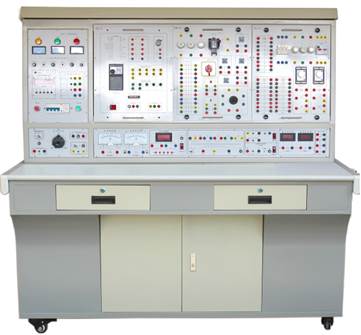

一、设备组成要求:
(一) DW01电源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构,铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下:
1、主控功能板
(1) 三相四线电源输入,经漏电保护器后,经过总开关,由接触器通过起、停按钮进行操作;
(2) 设有450V指针式交流电压表三只,指示电源输入的三相电压;
(3) 定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实验时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实验技能的考核提供一个统一的标准。
2、交、直流电源
(1) 励磁电源:直流220V/0.5A,具有短路保护。
(2) 电枢电源:直流0~220V/2A连续可调电源一路,具有短路保护。
(3) 直流稳压电源:±12V/0.5A两路,+5V/0.5A一路,具有短路软截止自动恢复保护功能。
(4) 交流电源:①、设有变压器一组,变压器原边根据不同的接线可加220V,也可以加380V交流电源,合上开关后,变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压;②、设有单相调压器一组,可得到交流0~250V可调电压;③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、交、直流仪表
(1) 交流电压表:0~500V带镜面交流电压表一只,精度1.0级。
(2) 交流电压表:0~5A带镜面交流电流表一只,精度1.0级,具有超量程报警、指示、切断总电源等功能。
★(3) 功率、功率因数表:由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,在硬、软件上均分八档区域,自动判断、自动换档。功率测量精度1.0级,电压、电流量程分别为450V、5A,测量功率因数时还能自动判断负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),可储存15组数据,供随时查阅。
(4) 直流电压表:直流数字电压表1只,测量范围0~300V,三位半数显,输入阻抗为10MΩ,精度0.5级。
(5) 直流电流表:直流数字电流表1只,测量范围为0~5A,三位半数显,精度0.5级,具有超量程报警、指示、切断总电源等功能。
(二)实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、而磨高密度板、结构坚固,造型美观大方。桌子左右各设有两个抽屉(带锁)。
(三)实训挂箱
挂箱上已安装有熔断器、钮子开关、交流接触器、时间继电器、按钮开关、信号指示灯、热继电器等,所有器件均采用国内外知名品牌。各种实训元器件的接线都在安全接线端子排上进行插拔接线,避免了因长期在器件本身进行螺丝拆装而导致元器件的损耗。实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插连接线,安全快捷。
1.电机拖动实训组件(一)
挂板上装有热继电器、交流接触器、按钮指示灯(6.3V),接线端子和安全插座等。
2.电机拖动实训组件(二)
挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子和安全插座等。
3.电机拖动实训组件(三)
挂箱上装有螺旋式熔断器、转换开关、 电磁阀、十字开关、行程开关等
4.变频器实训挂箱
配置三菱D720S-0.4KW变频器,带有RS485通讯接口及操作面板。
5.三相鼠笼式异步电动机380V/Y 2台
6. 直流并励电动机DC220V 1台
三、技术参数
1. 输入电压:三相四线(或三相五线)380V±10% 50Hz
2. 工作环境:温度范围为-10~+40℃ 相对湿度<85%(25℃)
3. 外形尺寸:1680×700×1600mm3
4. 装置容量:<1.5KVA
四、实训项目
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.具有过载保护的正转控制线路
5.按钮联锁的三相异步电动机接触器正反转控制线路
6.三相异步电动机的顺序控制
7.三相异步电动机的多地控制
8.接触器控制Y/△降压起动控制线路
9.时间继电器控制Y/△降压起动控制线路
10.安装调试通电延时带直流能耗制动Y-△启动控制线路
11.接触器联锁的正反转控制线路
12.按钮接触器复合联锁电动机正反转控制线路
13.接触器控制串联电阻降压起动控制线路
14.时间继电器控制串联电阻降压起动控制线路
15.工作台自动往返控制线路
16.半波整流能耗制动控制线路
17.单相运行反接制动控制线路
18.C620型车床的接线、故障与维修
19.Z3040摇臂钻床接线、故障与维修
20.并励直流电机的起动
21.并励直流电机的调速
22.并励直流电机的正反转
23.瞬时停电启动控制
24.变频器功能参数设置与操作
25.变频器报警与保护功能
26.外部端子点动控制
27.变频器控制电机正反转
28.多段速度选择变频调速
29.变频器无级调速
30.基于外部模拟量控制方式的变频调速
五、配置清单
序号 |
名称 |
单位 |
数量 |
备注 |
1 |
电机拖动与调速系统实训屏 |
台 |
1 |
外形尺寸:1600mm×280mm×850mm ; 材 料:钢木结构;符合国家相关环保要求; 输入电压:AC 380 V±10% 50 Hz 三相五线; 容 量:<1.5 kVA; |
2 |
实训桌 |
张 |
1 |
双层亚光密纹喷塑,外形尺寸:1600mm×700mm×800mm |
3 |
实训单元挂箱及电机 |
块 |
1 |
电机拖动实训组件(一) |
块 |
1 |
电机拖动实训组件(二) | ||
块 |
1 |
电机拖动实训组件(三) | ||
台 |
1 |
直流电机 | ||
台 |
2 |
三相异步电动机(380V/Y) | ||
4 |
电工连线 |
套 |
1 |
20根:长1000mm 黄6条、绿6条、红6条、黑2条; 10根:长600mm 黄2条、绿2条、红2条、蓝2条、黑2条。 |
8 |
实验说明书 |
套 |
1 |
指导学生实训 |
图片供参考,配置未含电脑

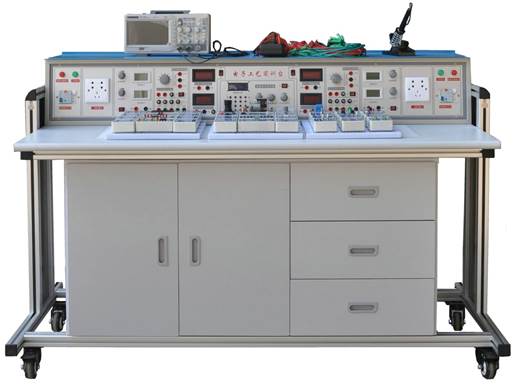

一、设备概述
本实验台适用于高职高专及高级技师的实验、实训要求。适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训,还可以满足电子实训;电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。

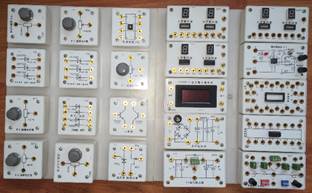

电工电子创新实训模块由ABS塑料盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。
配备开放实验室信息管理系统,为学生动手能力的培养、分析问题解决问题能力的培养、自主实验和创新实验能力的培养均需要一个宽松的、开放的、设备齐全的实验环境。
二、设备技术指标
工作电源:三相五线 AC 3800V±10% 50Hz
温度:-10~40℃;环境湿度:≤90%(25℃)
外形尺寸:长×宽×高=1600×880×1825㎜
整机功耗:≤1.5KW
安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、设备功能特点
1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主导,以技术应用为目标,接近生产实际。
2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用有机盒,兼作实物示教,一举多得。
3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发;而且模块维修方便,可放手让学生操作、试验,无后顾之忧。
4、与本装置实训项目均经过反复斟酌、精心配置;其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。
5、本装置具有广阔的延伸空间,本装置可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目,这样可充分发挥本实训台的利用率,并可节省实验实训场地,性价比大大提高
本设备各个功能模块功能构成:
1、总电源
(1)总电源为单相交流220V 电源,经空气断路器(带熔断器及漏电保护),最大额定电
流为5 A,安全可靠。
(2)指示灯:电源线接通电网电源后,红灯亮,表示实训台已接入电源。空气断路器合
闸后,绿灯亮,表示实训台进入正常工作状态。
2、可调直流电源
(1)可调直流电源为DC 0~30V/2A,并带过载、短路保护功能,保护的整定值可进行
调节;直流输出电压采用3 位半数字显示的电压表(0~30V),直流输出电流采用3 位半数字显示的电流表(0~2A) 。
3、多档交流电源和稳压直流电源
(1)多档交流电源3~24V,七档,并带过载、短路保护;当出现过载或短路保护状态时,
报警指示灯亮,解除过流或短路信号后,需手动复位。
(2)稳压直流电源±5V、±12V 四组。
4、数字电压表与电流表
3 位半显示数字电压表一只(0~30V)和3 位半显示数字电流表(0~2A)一只。
5、功率输出函数发生器:
1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
2)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%(0.1HZ— 1KHz)。
3)频率范围: 0.1HZ~2MHz, 采用键盘直接输入数字设定频率,。
4)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
5)方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。
6)频率计最高测量范围100MHz,自动换档。
五、本设备可以完成的实训项目
数字电子技术综合应用
项目一 基本逻辑门电路功能测试
项目二 优先编码器功能测试
项目三 二进制译码器和数据选择器功能测试
项目四 全加器和超前进位全加器功能测试
项目五 数值比较器功能测试
项目六 七段码锁存/译码/驱动器功能测试
项目七 各类触发器功能测试
项目八 双向移位寄存器功能测试
项目九 二 - 五 - 十进制计数器功能测试
项目十 二位十进制计数/译码/驱动/显示电路
项目十一 可逆十进制计数电路功能测试
项目十二 N 进制计数电路功能测试
项目十三 555 定时器基本应用电路
项目十四 微分型单稳态触发器
项目十五 集成单稳态触发器及其应用
项目十六 集成施密特触发器及其应用
项目十七 声光控制节能路灯电路
项目十八 8 线数据传输电路
项目十九 4 位环形计数节拍发生器
项目二十 秒脉冲信号发生器
项目二十一 伺服电机测速与时钟脉冲测频电路
项目二十二 救护车/消防车声响报警电路
项目二十三 D/A 转换器将数码转换成单极性、双极性模拟电压
项目二十四 数控变频三角波—方波发生器
项目二十五 移位寄存器彩灯显示电路
项目二十六 8 位优先编码器抢答电路
项目二十七 触摸式密码电子锁电路
项目二十八 数字钟电路
项目二十九 二位十进制计数符合电路
项目三十 交通灯控制电路
项目三十一 升/降阶梯波形信号发生器
项目三十二 光电转换加/减计数电路
模拟电子技术综合应用、创新实训项目目录
项目一 常用二极管的性能测试及应用
项目二 双极晶体管及场效管输出特性的测定
项目三 单管放大电路的研究
项目四 两极放大电路及负反馈放大电路的研究
项目五 助听器电路的调试(电子产品线路)(综合应用)
项目六 恒流充电电路(场效应管的应用)(电子产品线路)(综合应用)
项目七 三极管放大电路故障排除
项目八 整流、滤波及稳压电路的研究
项目九 直流稳压正、负电源电路的研究
项目十 典型复合互补OTL功率放大电路调试(电子产品线路)(综合应用)
项目十一 OTL功率放大电路的故障排除
项目十二 LM386集成音响功率放大电路及其应用(电子产品线路)(综合应用)
项目十三 运算放大器基本运算电路
项目十四 对由运放器组成的积分运算电路、微分运算电路
项目十五 对由运放器组成的电压比较器传输特性的研究
项目十六 气敏传感器制作烟雾报警器的制作与调试(电子产品线路)(综合应用)
项目十七 方波、三角波和锯齿波发生器电路的研究与测试
项目十八 三角波、方波及正弦波发生器的制作竞赛
项目十九 RC(文式桥式)正弦波振荡器和制作与调试
项目二十 电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二 直流—直流(DC—DC)集成电压变换电路的应用与调试(电子产品线路)(综合应用)
项目二十三 恒温控制电路的制作与调试(竞赛项目)(电子产品线路)(综合应用)
六、 配置清单
序号 |
产品名称 |
型号规格 |
数量 |
单位 |
备注 |
1. |
通用实训桌 |
1600×700×810㎜ |
台 |
1 |
|
2. |
电工电子创新模块 |
(A1-A8)+B |
套 |
1 |
详见表二 |
3. |
数字万用表 |
890B+ |
块 |
1 |
|
4. |
+/-字螺丝刀 |
把 |
各1 |
||
5. |
尖嘴钳 |
把 |
1 |
||
6. |
斜口钳 |
把 |
1 |
||
7. |
实验导线 |
叠插式 |
套 |
1 |
详见表三 |
8. |
凳子 |
个 |
2 |
||
9. |
精装实训指导书 |
本 |
1 |
||
10. |
安装布线所需材料 |
套 |
1 |
表二 电工电子透明元件盒
序号 |
产品名称 |
型号规格 |
产品代号 |
单位 |
1 |
RJ水泥电阻(5W) |
51Ω |
R01 |
1块 |
RX线绕电阻(5W) |
200Ω | |||
100Ω | ||||
2 |
RJ金属膜电阻(2W) |
330Ω |
R02 |
1块 |
470Ω | ||||
510Ω | ||||
3 |
RJ金属膜电阻(2W) |
330Ω |
R03 |
1块 |
510Ω | ||||
680Ω | ||||
4 |
RJ金属膜电阻(2W) |
1K |
R04 |
1块 |
2K | ||||
3.3K | ||||
5 |
RJ金属膜电阻(2W) |
3.3K |
R05 |
1块 |
4.7K | ||||
6.8K | ||||
6 |
RJ金属膜电阻(2W) |
10K |
R06 |
3块 |
22K | ||||
47K | ||||
7 |
锰铜丝电阻(3A) |
0.1Ω |
R07 |
1块 |
0.2Ω | ||||
0.4Ω | ||||
8 |
RT碳膜电阻(1W) |
1Ω |
R08 |
1块 |
4.7Ω | ||||
10Ω | ||||
27Ω | ||||
9 |
RT碳膜电阻(1W) |
39Ω |
R09 |
1块 |
47Ω | ||||
56Ω | ||||
68Ω | ||||
10 |
RJ金属膜电阻(1W) |
100Ω |
R10 |
1块 |
150Ω | ||||
200Ω | ||||
300Ω | ||||
11 |
RJ金属膜电阻(1W) |
390Ω |
R11 |
1块 |
470Ω | ||||
560Ω | ||||
680Ω | ||||
12 |
RJ金属膜电阻(1/2 W) |
560Ω |
R12 |
1块 |
820Ω | ||||
1K | ||||
1K | ||||
13 |
RJ金属膜电阻( 1/2 W) |
1.2K |
R13 |
1块 |
2K | ||||
2.7K | ||||
3K | ||||
14 |
RJ金属膜电阻( 1/2W) |
4.7K |
R14 |
1块 |
5.1K | ||||
6.8K | ||||
8.2K | ||||
15 |
RJ金属膜电阻( 1/2W) |
10K |
R15 |
1块 |
15K | ||||
27K | ||||
33K | ||||
16 |
RJ金属膜电阻( 1/2W) |
51K |
R16 |
4块 |
56K | ||||
62K | ||||
68K | ||||
17 |
RJ金属膜电阻( 1/2W) |
100K |
R17 |
4块 |
270K | ||||
390K | ||||
470K | ||||
18 |
RJ金属膜电阻( 1/2W) |
820K |
R18 |
1块 |
1M | ||||
2.2M | ||||
10M | ||||
19 |
RJ金属膜电阻(1/2W) |
120Ω |
R19 |
1块 |
180Ω | ||||
220Ω | ||||
620Ω | ||||
20 |
RJ金属膜电阻( 1/2W) |
1.5K |
R20 |
1块 |
2.2K | ||||
2.7K | ||||
3.9K | ||||
21 |
RJ金属膜电阻( 1/2 W) |
6.2K |
R21 |
1块 |
20K | ||||
24K | ||||
47K | ||||
22 |
RJ金属膜电阻( 1/2W) |
51K |
R22 |
1块 |
150K | ||||
220K | ||||
3M | ||||
23 |
RJ金属膜电阻( 1/2W) |
510K |
R23 |
2块 |
1.1M | ||||
2M | ||||
2M | ||||
24 |
CL聚脂膜电容 |
1000pF |
C01 |
2块 |
2200 pF | ||||
CBB聚丙烯膜电容 |
3300 pF | |||
25 |
CBB聚丙烯膜电容 |
4700 pF |
C02 |
2块 |
0.01μF | ||||
0.022μF | ||||
26 |
CBB聚丙烯膜电容 |
0.033μF |
C03 |
4块 |
0.047μF | ||||
0.1μF | ||||
27 |
CBB聚丙烯膜电容 |
0.22μF |
C04 |
1块 |
0.47μF | ||||
1μF | ||||
28 |
CBB聚丙烯膜电容 |
0.47μF |
C05 |
1块 |
1μF | ||||
0.33μF | ||||
29 |
CD铝电解电容(50V DC) |
3.3μF |
C06 |
2块 |
4.7μF | ||||
10μF | ||||
30 |
CD铝电解电容(50V DC) |
100μF |
C07 |
1块 |
220μF | ||||
470μF | ||||
31 |
CBB聚丙烯膜电容 |
0.5μF (450V AC) |
C08 |
1块 |
1.0μF (450V AC) | ||||
32 |
CBB聚丙烯膜电容 |
2.0μF (450V AC) |
C09 |
1块 |
4.0μF (450V AC) | ||||
33 |
CC瓷片电容 |
20 pF |
C10 |
1块 |
1500 pF | ||||
CBB聚丙烯膜电容 |
2200 pF | |||
34 |
CC瓷片电容 |
20 pF |
C11 |
1块 |
CBB聚丙烯膜电容 |
33 pF | |||
100 pF | ||||
35 |
可调电容 |
10~60 pF |
C12 |
1块 |
220 pF | ||||
20~120 pF | ||||
36 |
CC瓷片电容 |
20 pF |
C13 |
1块 |
CL聚脂膜电容 |
2200 pF | |||
5600 pF | ||||
37 |
CBB聚丙烯膜电容 |
0.047μF |
C14 |
1块 |
0.01μF | ||||
0.1μF | ||||
38 |
CD铝电解电容(50V DC) |
2.2μF |
C15 |
2块 |
33μF | ||||
47μF | ||||
39 |
WX线绕电位器(WX050) |
100(5W)(去盖) |
RP1 |
1块 |
40 |
WH碳膜电位器(WH118) |
470(2W)(去盖) |
RP2 |
1块 |
41 |
WH碳膜电位器(WH118) |
1K (2W) |
RP3 |
1块 |
42 |
WX线绕电位器(WX14-12) |
4.7K(1W)(去盖) |
RP5 |
1块 |
43 |
WH碳膜电位器(WH5) |
10K (1/2W) (去盖) |
RP6 |
1块 |
44 |
WH碳膜电位器(WH5) |
22K(1/2W) |
RP7 |
1块 |
45 |
WH碳膜电位器(WH5) |
33K(1/2W) |
RP8 |
1块 |
46 |
WH碳膜电位器(WH118) |
47K (2W) |
RP9 |
1块 |
47 |
WH碳膜电位器(WH118) |
100K (2W) |
RP10 |
1块 |
48 |
WH碳膜电位器(WH118) |
470K (2W) |
RP11 |
1块 |
49 |
WH碳膜电位器(WH118) |
1M (2W) |
RP12 |
1块 |
50 |
绕线式电位器(WXD3-12) |
1K (2W) |
RP13 |
1块 |
51 |
线绕电感 |
电感L=30mH |
L01 |
1块 |
52 |
线绕电感 |
电感L=100mH |
L02 |
1块 |
53 |
色码电感 |
22μH |
L03 |
1块 |
82μH | ||||
180μH | ||||
54 |
荧光灯整流器 |
8W |
L04 |
1块 |
55 |
色码电感 |
330μH |
L05 |
1块 |
柱形电感 |
47μH | |||
色码电感 |
100μH | |||
56 |
EI型壳式变压器 |
24V/12V |
T01 |
1块 |
57 |
C型芯式变压器 |
24V/12V |
T02 |
1块 |
58 |
R型芯式变压器 |
24V/12V |
T03 |
1块 |
59 |
脉冲变压器(单双脉冲) |
KMB-0021 |
T05 |
1块 |
60 |
集成底座 |
8P |
IC1 |
2块 |
61 |
集成底座 |
14P |
IC2 |
5块 |
62 |
集成底座 |
16P |
IC3 |
4块 |
63 |
集成底座 |
18P |
IC4 |
2块 |
64 |
集成底座 |
20P |
IC5 |
1块 |
65 |
集成底座 |
28P |
IC7 |
1块 |
66 |
单向击穿二极管(稳压管) |
1N4728A (3.3V 1W) |
VS1 |
1块 |
1N4733A (5V 1W) | ||||
1N4735A (6.2V 1W) | ||||
67 |
单向击穿二极管(稳压管) |
1N4738A (8.2V 1W) |
VS2 |
1块 |
1N4740A (10V 1W) | ||||
1N4742A (12V 1W) | ||||
68 |
双向稳压管 (1W) |
5V |
VS3 |
1块 |
8.2V | ||||
10V | ||||
12V | ||||
69 |
整流二极管 |
1N4007×4 |
VD1 |
1块 |
70 |
开关二极管 |
1N4148×2 |
VD2 |
1块 |
肖特基二极管 |
1N5818 | |||
1N5819 | ||||
71 |
三极管 |
TIP42C |
VT1 |
1块 |
BU406 | ||||
散热器 |
ST25×2 | |||
72 |
三极管 |
9012 |
VT2 |
1块 |
TIP41C | ||||
散热器 |
ST25×1 | |||
73 |
三极管 |
9013 |
VT3 |
1块 |
TIP41C | ||||
散热器 |
ST25×1 | |||
74 |
晶闸管 |
BT151 |
VT4 |
1块 |
场效应管 |
3DJ7 | |||
散热器 |
ST25×1 | |||
75 |
增强型场效应管 |
IRF630 (N沟道) |
VT5 |
1块 |
IRF9620(P沟道) | ||||
散热器 |
ST25×2 | |||
76 |
IGBT管 |
10N60×2 |
VT6 |
1块 |
1N4148×2 | ||||
散热器 |
ST25×2 | |||
77 |
晶闸管电路 |
(51Ω、0.1μF、BT151、FU)×3 |
VT7 |
1块 |
散热器 |
ST25×3 | |||
78 |
双向触发二极管 |
BD3 |
VT8 |
1块 |
双向晶闸管 |
BT135 | |||
散热器 |
ST25×1 | |||
79 |
仪表开关 |
KN32B |
S1 |
1块 |
80 |
按钮开关 |
AN4 |
S2 |
1块 |
81 |
钮子开关 |
KNX1×2 |
S3 |
1块 |
82 |
白炽灯座 |
HL1 |
3块 | |
83 |
荧光灯底座 |
HL2 |
2块 | |
84 |
启辉器 |
HL3 |
1块 | |
85 |
指示灯 |
6.3V |
HL4 |
1块 |
86 |
熔断丝 |
FU |
1块 | |
87 |
电流表插座 |
SW |
3块 | |
88 |
共阴数码管 |
0.5吋 |
BX01 |
1块 |
电阻 |
300Ω×8个 | |||
89 |
稳压集成 |
LM337 |
BX04 |
1块 |
LM317 | ||||
散热器 |
ST25×2 | |||
90 |
MIC声电传感器 |
CZN-15EN |
BX05 |
1块 |
石英晶体振荡器 |
32.768石英晶体 | |||
10MΩ电阻 | ||||
33 pF电容器×2 | ||||
91 |
扬声器 |
8Ω |
BX06 |
1块 |
92 |
蜂鸣器 |
TMB12A12 |
BX07 |
1块 |
LED |
5个大(红) | |||
电阻 |
100Ω/0.25W | |||
93 |
气敏元件 |
QM-J3 |
BX08 |
1块 |
94 |
三极管插座 |
127-3T |
BX09 |
1块 |
元件插座 | ||||
95 |
元件插座 |
127-2T×4 |
BX10 |
1块 |
96 |
音乐芯片 |
JD9300Y |
BX11 |
1块 |
纽子开关 |
KNX1 | |||
97 |
保险丝 |
FU |
AX1稳压管稳压电路 |
1块 |
二极管 |
1N4007×4 | |||
电容 |
1000μF /50V | |||
100μF /35V | ||||
0.1μF | ||||
稳压管 |
1N4733 (5.1V) | |||
电阻 |
6.8K/0.25W | |||
2.7K/0.25W | ||||
3.3K/0.25W | ||||
10K/0.25W | ||||
三极管 |
9013 | |||
99 |
电阻 |
100Ω/0.25W×2 |
AX3铜电阻温度计电路 |
1块 |
39Ω/0.25W | ||||
33Ω/0.25W | ||||
温度传感器 |
LM35 | |||
珐琅电阻 |
RX20-10W 20Ω | |||
纽子开关 |
KNX1×2 | |||
电位器 |
470Ω(WH5) | |||
铜电阻 |
Cu-50 | |||
100 |
直流数字毫伏表 |
0~2000mV |
AX4直流数字毫伏表 |
1块 |
101 |
保险丝 |
FU |
AX5 直流恒压源 |
1块 |
二极管 |
1N4007×4 | |||
电容 |
470μF /50V | |||
100μF /25V | ||||
0.01μF | ||||
集成 |
LM7812 | |||
散热器 |
ST25×1 |
|||
103 |
电位器 |
10K(WH5)×2 |
AX9运放电路 |
1块 |
二极管 |
1N4148×2 | |||
电容 |
10μF /35V | |||
集成 |
OP07 | |||
集成底座 |
8P | |||
104 |
集成运放 |
LM358 |
AX10双运放电路 |
1块 |
集成底座 |
8P | |||
105 |
继电器 |
GZR-2 12V |
AX11继电器驱动电路 |
1块 |
三极管 |
9013 | |||
二极管 |
1N4148 | |||
106 |
电容 |
1000μF/50V×2 |
AX12 78系列稳压源 |
1块 |
0.33μF×2 | ||||
插座 |
127-3T | |||
107 |
电容 |
1000μF/50V×2 |
AX13 79系列稳压源 |
1块 |
0.33μF×2 | ||||
插座 |
127-3T | |||
108 |
电位器 |
22K(WH5) |
AX14 单结晶体管触发电路 |
1块 |
单结晶体管 |
BT33 | |||
电阻 |
2.2K/0.25W | |||
100Ω/0.25W | ||||
560Ω/0.25W | ||||
三极管 |
9013 | |||
二极管 |
1N4148Ω×2 | |||
109 |
功放 |
LM386 |
AX15功率放大集成电路 |
1块 |
电阻 |
10Ω/0.25W×2 | |||
电容 |
47nF×2 | |||
10μF/35V | ||||
100nF | ||||
100μF/35V | ||||
集成底座 |
8P | |||
110 |
集成 |
MC34063A |
AX16集成转换器 |
1块 |
集成底座 |
8P | |||
111 |
拨码开关 |
红(5T) 蓝(4T) |
AX17单管放大电路 |
1块 |
电阻 |
1K/0.25W×2 | |||
电位器 |
10KΩ(WH5)×2 | |||
插座 |
127-2T×4 | |||
127-3T | ||||
112 |
拨码开关 |
红(5T) 蓝(4T) |
AX18单管放大电路 |
1块 |
电阻 |
1K/0.25W×2 | |||
电位器 |
10KΩ(WH5)×2 | |||
插座 |
127-2T×4 | |||
127-3T | ||||
113 |
光电开关 |
1A05HR×2 |
AX20电动机测速 |
1块 |
磁性电机 |
385 | |||
固定支架 |
配套 | |||
114 |
钮子开关 |
KNX1×2 |
AX21 0-1置数单刀双掷开关 |
1块 |
115 |
集成 |
CD4011 |
AX22单脉冲信号 |
1块 |
CD1413 | ||||
集成底座 |
14P | |||
16P | ||||
电阻 |
100Ω/0.25W×4 | |||
51Ω/0.25W×4 | ||||
复位开关 |
AN4×2 | |||
LED |
红×2 绿×2 | |||
116 |
电阻 |
100K/0.25W×10 |
AX23触摸式编码开关 |
1块 |
钮子开关 |
KNX1 | |||
轻触开关 |
(6×6×4.3) ×10 | |||
117 |
电阻 |
51K/0.25W×10 |
AX24 8421拨码盘 |
1块 |
夹板 |
KAS-3 | |||
8421拨码开关 |
KAS-3×2 | |||
二极管 |
1N4148×8 | |||
118 |
集成 |
555 |
AX25 CP时钟脉冲源 |
2块 |
集成底座 |
8P | |||
电位器 |
100k(WH5)×2 | |||
电阻 |
10k/0.25W×2 | |||
300Ω/0.25W | ||||
二极管 |
1N4007×2 | |||
电容 |
10μF/35V | |||
0.1μF | ||||
0.01μF | ||||
钮子开关 |
KNX1 | |||
LED |
红(5个大) | |||
119 |
电阻 |
100Ω/0.25W×7 |
AX26发光二极管及驱动 |
1块 |
集成 |
62083 | |||
集成底座 |
20P | |||
LED |
红×8 | |||
120 |
集成 |
CD4511 |
AX27共阴数码管 |
3块 |
集成底座 |
16P | |||
电阻 |
100Ω/0.25W×14 | |||
共阴数码管 |
0.5寸×2 | |||
121 |
LED |
红×4 绿×4黄×4 |
AX28交通灯电路 |
1块 |
电阻 |
51Ω/0.25 W×6 | |||
集成 |
Un2003 | |||
集成底座 |
16P | |||
122 |
直流数字毫安表 |
0~2000mA |
AC-A1直流数字毫安表 |
1块 |
123 |
指针微安表 |
100μA |
1块 |
表三
集 成 清 单 | |||||||
序号 |
名称 |
型号/规格 |
单位 |
数量 |
备注 | ||
1. |
集成芯片 |
CD4001 |
个 |
1 |
|||
2. |
集成芯片 |
CD4002 |
个 |
1 |
|||
3. |
集成芯片 |
CD4011 |
个 |
1 |
|||
4. |
集成芯片 |
CD4012 |
个 |
1 |
|||
5. |
集成芯片 |
CD4013 |
个 |
2 |
|||
6. |
集成芯片 |
CD4015 |
个 |
1 |
|||
7. |
集成芯片 |
CD4023 |
个 |
1 |
|||
8. |
集成芯片 |
CD4025 |
个 |
2 |
|||
9. |
集成芯片 |
CD4060 |
个 |
1 |
|||
10. |
集成芯片 |
CD4069 |
个 |
1 |
|||
11. |
集成芯片 |
CD4070 |
个 |
1 |
|||
12. |
集成芯片 |
CD4071 |
个 |
1 |
|||
13. |
集成芯片 |
CD4073 |
个 |
1 |
|||
14. |
集成芯片 |
CD4075 |
个 |
1 |
|||
15. |
集成芯片 |
CD4081 |
个 |
3 |
|||
16. |
集成芯片 |
CD4085 |
个 |
1 |
|||
17. |
集成芯片 |
CD4511 |
个 |
1 |
|||
18. |
集成芯片 |
CD4513 |
个 |
1 |
|||
19. |
集成芯片 |
CD4518 |
个 |
3 |
|||
20. |
集成芯片 |
CD4528 |
个 |
1 |
|||
21. |
集成芯片 |
CD4532 |
个 |
1 |
|||
22. |
集成芯片 |
CD4585 |
个 |
2 |
|||
23. |
集成芯片 |
CD40106 |
个 |
1 |
|||
24. |
集成芯片 |
CD40107 |
个 |
1 |
|||
25. |
集成芯片 |
CD40192 |
个 |
2 |
|||
26. |
集成芯片 |
CD40194 |
个 |
1 |
|||
27. |
集成芯片 |
74LS00 |
个 |
1 |
|||
28. |
集成芯片 |
74HC112 |
个 |
1 |
|||
29. |
集成芯片 |
74HC138 |
个 |
1 |
|||
30. |
集成芯片 |
74HC151 |
个 |
1 |
|||
31. |
集成芯片 |
74LS196 |
个 |
2 |
|||
32. |
集成芯片 |
74LS283 |
个 |
1 |
|||
33. |
集成芯片 |
DAC0832 |
个 |
1 |
|||
34. |
集成芯片 |
DAC0809 |
个 |
1 |
|||
35. |
集成芯片 |
555 |
个 |
2 |
|||
36. |
集成芯片 |
LM358 |
个 |
1 |
|||
37. |
集成芯片 |
4N35 |
个 |
1 |
|||
38. |
集成芯片 |
TIL117 |
个 |
1 |
|||
39. |
集成芯片 |
7812 |
个 |
1 |
|||
40. |
集成芯片 |
7815 |
个 |
1 |
|||
41. |
集成芯片 |
7915 |
个 |
1 |
|||
42. |
三极管 |
9012 |
个 |
1 |
|||
43. |
三极管 |
9013 |
个 |
2 |
|||
44. |
三极管 |
9014 |
个 |
1 |
|||
45. |
光电三极管 |
3DU2(1KL3B) |
个 |
1 |
|||
46. |
光敏电阻 |
GL5626D |
个 |
1 |
|||
47. |
动圈式话筒 |
SD152B |
个 |
1 |
|||
48. |
RJ 金属膜电阻 |
100 欧1/2W |
个 |
1 |
|||
49. |
RJ 金属膜电阻 |
15K 欧1/2W |
个 |
1 |
|||
50. |
RJ 金属膜电阻 |
22K 欧1/2W |
个 |
1 |
|||
51. |
RJ 金属膜电阻 |
51K 欧1/2W |
个 |
3 |
|||
52. |
电解电容 |
3.3uF/35V |
个 |
1 |
|||
53. |
电解电容 |
1uF/35V |
个 |
1 |
|||
54. |
电解电容 |
100uF/35V |
个 |
1 |
|||
实验连接线 | |||||||
序号 |
名称 |
型号/规格 |
单位 |
数量 |
备注 | ||
1. |
导线(香蕉插) |
红色15cm |
根 |
10 |
|||
2. |
导线(香蕉插) |
黄色15cm |
根 |
10 |
|||
3. |
导线(香蕉插) |
绿色15cm |
根 |
10 |
|||
4. |
导线(香蕉插) |
蓝色15cm |
根 |
10 |
|||
5. |
导线(香蕉插) |
黑色15cm |
根 |
10 |
|||
6. |
导线(香蕉插) |
红色20cm |
根 |
6 |
|||
7. |
导线(香蕉插) |
黄色20cm |
根 |
6 |
|||
8. |
导线(香蕉插) |
绿色20cm |
根 |
6 |
|||
9. |
导线(香蕉插) |
蓝色20cm |
根 |
6 |
|||
10. |
导线(香蕉插) |
黑色20cm |
根 |
6 |
|||
11. |
导线(香蕉插) |
红色45cm |
根 |
4 |
|||
12. |
导线(香蕉插) |
黄色45cm |
根 |
4 |
|||
13. |
导线(香蕉插) |
绿色45cm |
根 |
4 |
|||
14. |
导线(香蕉插) |
蓝色45cm |
根 |
4 |
|||
15. |
导线(香蕉插) |
黑色45cm |
根 |
4 |
|||
16. |
屏蔽线(香蕉插) |
60cm |
根 |
3 |
|||
17. |
电流表插座连接线 |
10cm |
根 |
1 |
|||
18. |
大小头测试线(香蕉插四种颜色) |
45cm |
根 |
4 |
|||
实验配件 | |||||||
1. |
螺口灯泡 |
15W24V |
只 |
2 |
|||
2. |
螺口灯泡 |
40W110V |
只 |
2 |
|||
3. |
熔芯(保险丝) |
1A、0.5A、2A(玻璃) |
只 |
1 盒/5 台 |
|||
4. |
启辉器 |
只 |
1 |
||||
TRYK-870A电工技术实训考核装置
本装置是我公司根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求,按照职业教育的教学和实训要求而研发的产品。结构合理,实训元器件采用挂箱式,易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室,为学校迅速开设实训课提供了理想的实训设备。
一、技术性能
1、输入电源:三相四线(或三相五线)~380V±5% 50Hz
2、温度:-10℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、重量:120Kg
5、外形尺寸:1400mm×700mm×1500mm
二、实训装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等到组成。
(一)实训屏
实训屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等,具体功能如下:
1、控制及交流电源部分
(1)提供三相固定380V交流电源,由组合开关独立控制其输出,相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
(2)提供单相0~250V/2A连续可调交流电源一路(配备一台0.5KVA单相调压器)。同时经整流环节可得一组0-240V连续可调直流电源,有表指示输出电压值。
(3)提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源,电流1.5A。
(4)提供~220V插座2只,为外部仪器提供工作电源。
(5)配备实训用250V/30W日光灯管及支架一套。
2、直流电源部分
(1)双路恒流稳压电源,二路输出电压均为0-30V,内置式继电器自动换档。多圈电位器连续调节,使用方便。输出最大电流为1.5A,具有预设式限流保护功能,输出有0.5级数字电流表、电压表指示,电压稳定度10-2,负载稳定度10-2,纹波电压5mv。
(2)低压直流稳压电源:+5V,电流0.5A,有表指示。
3、函数信号发生器:输出正弦波、矩形波、三角波
(1)频率范围:5Hz-550KHz,含五个频段。
(2)频率指示:由Hz表直接读出。
(3)电压输出范围:正弦波5Hz-250KHz>4.5V,250KHz-550KHz>3.5Hz
三级衰减:0db,20db,40db,具有连续细调
矩形波:5Hz-250KHz>4.5V,250KHz-550KHz>3.5Hz,幅度连续可调
三角波:5Hz-250KHz>1V
4、连续计数脉冲:输出频率0.5-300KHz。
5、单次脉冲:每次可输出一对正负脉冲。
6、仪表部分
(1)真有效值交流数字电压表一只,测量范围:0-500V,0.5级,三位半数显。
(2)真有效值交流数字电流表一只,测量范围:0-2000mA,0.5级,三位半数显。
(3)直流数显电压表一只,测量范围:0-300V,0.5级,三位半数显。
(4)直流数显电流表一只,测量范围:0-2000mA,0.5级,三位半数显。
(5)单相智能型功率、功率因数表
由一套微电脑,高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值时的取样信号经A/D变换,采用专用DSP计算有功功率。功率的测量精度0.5级,电压、电流量程分别为450V、5A,可测量负载的有功功率、功率因数及负载的性质;还可以贮存、记录15组功率和功率因数的测试结果数据,并可逐组查询。
(6)指针式直流微安表一只,量程100uA,精度1.5级。
7、实验管理器
平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能,此外自动记录由于接线或操作错误造成的漏电告警总次数,为学生实训技能考核提供一个统一的标准。
(二)实训挂箱及配件
1、DGJ-01 直流电路基本原理挂箱(一)
2、DGJ-02 直流电路基本原理挂箱(二)
3、DGJ-03 交流与磁电路电路基本原理挂箱(三)
4、DGJ-04 交流三相负载挂箱(四)
5、DGJ-05 基本定律定理挂箱(五)
6、连接线一套
7、尖嘴钳、螺丝刀、剥线钳等工具一套
(三)实训桌
实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。
三、实训项目
(一)直流电路基本原理
1.电工仪表的使用与测量误差的计算 2.减少仪表测量误差的方法 3.伏安法测电阻 4.电源外特性的测定 5.电阻的串并混联 6.电流表工作原理 7.电压表工作原理 8.欧姆表工作原理 9.欧姆定律 10.互易定理 11.载维南定理 12.诺顿定理 |
13.惠斯通电桥 14.负载获得最大功率的条件 15.电阻与温度的关系: 用伏安法没出灯丝在不同电压下的阻值 16.基尔霍夫第一定律 17.基尔霍夫第二定律 18.电路中电位的测量 19.迭加定律 20.楼梯开关两地控制 21.电压控制电流源 22.电压控制电压源 |
(二)交流与磁路基本原理
1.串并联电路 2.电容器的串并混联电路 3.电容C在交直流中的作用 4.单相交流电路 5.日光灯电路的连接 6.提高功率因数的方法 7.交流电路参数的测量 8.正弦交流电路中RLC元件的特性 9.电焊变压器原理 10.变压器空载实验 11.变压器有载实验 12.交流互感器原理 13.电压互感器原理 14.磁耦合线圈的反接 15.磁耦合线圈的顺接 |
16.三相负载星形联接 17.三相负载三角形联接 18.星形和三角形电路的等效互换 19.星形和三角形互换 20.谐振电路 21.RC选频网络 22.一阶RC电路的过渡过程 23.一阶RL电路的过渡过程 24.二阶电路的响应 25.RL串联电路 26.RC串联电路 27.RCL并联电路 28.电感在交直流中的作用 29.通电断电自感现象 |
TRY-80A电子工艺焊接装配生产线
一、总体要求该实训设备是模拟电子产品的生产加工过程而为学生提供的技能型实训设备。可进行元件整脚、插件、焊接、补焊、调试、检测等电子产品生产加工操作模拟。用于培养学生的实际动手操作能力,使学员了解电子产品制造过程、熟悉电子产品工艺,掌握电子产品的操作技能,摸拟企业实际生产现场进行零距离的实训操作。
二、技术指标
外形尺寸:单个实训台尺寸:1.1m×1.3m×2m(长×宽×高),两边工作台的台面宽度为0.5m;
2.每条焊接装配线的长度为9.9m,配有9个实训台组成,两边各有9个座位,共计18个工位;共有3条焊接装配线组成,共计50个工位。
3.实训台主要由实训桌、实训面板、铝合金框架、顶部框架等组成。
(1)、正反两面各配有一个工具柜,可放置实训套件、工具和资料等;台面上铺有绿色防静电桌垫;另外还设有四个带刹车的万向轮,便于移动和固定。
(2)、正反两面各有一块实训面板,分别提供八路AC220V电源插座接口和四路固定直流电源,其中直流电源电压分别为±12V、±5V,每路均有短路、过流保护和自动恢复功能。
(3)铝合金框架为双层结构。第一层用于挂放元件盒(焊接工序用)或实训挂箱(调试工序用)。第二层设有四个PVC夹板,可用来夹放相关实训资料。
(4)顶部框架上设有电风扇和30W日光灯(照明设备)各两个。
(5)每台设有2个工具柜用于存放工具及资料,工具柜材质:A3铁板,板厚1.2mm;
(6)实训桌底部设有万向轮,移动方便等。
三、实训套件(2套/台)
序号 |
实训线路板 |
能力目标 |
1 |
光控音乐门铃 |
了解音乐集成块和光敏三极管的具体应用,熟悉光控音乐门铃的电路结构和工作原理 |
2 |
可调式串联型晶体管稳压电路 |
了解复合管的使用,掌握串联可调式稳压电源的结构、工作原理及调试方法。 |
3 |
台灯调光电路 |
了解晶闸管和单结晶体管的特性与应用,掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理 |
4 |
集成稳压电源 |
了解三端集成稳压电源LM317的接线方法和应用 |
5 |
门锁防盗报警器 |
了解与非门电路的实际应用,掌握门锁防盗报警器电路的工作原理 |
6 |
调频无线话筒 |
了解振荡电路的工作原理 |
7 |
文氏桥振荡器 |
掌握运放741的工作特点及振荡器的工作原理和应用 |
8 |
模拟“知了”电子电路 |
掌握多谐振荡器和音频振荡器的工作原理及应用; |
9 |
六管超外差式调幅收音机 |
掌握收音机的工作原理及调试方法 |
10 |
集成FM收音机 |
SMT贴片式元件,电调谐,掌握贴片的焊接方法及工艺要求; |
11 |
编码电子锁电路 |
了解CD4011、74LS20、74LS74芯片的应用,掌握编码电子锁电路的工作原理 |
12 |
七彩循环装饰灯控制器 |
熟悉七彩循环装饰灯控制器原理,通过安装制作七彩循环装饰灯控制器,使学生进一步熟悉电子电路的制作工艺 |
四、实训工具(2套/台)
序号 |
名 称 |
数量 |
备注 |
1 |
元件盒 |
1只 |
|
2 |
剥线钳 |
1把 |
|
3 |
尖嘴钳 |
1把 |
|
4 |
斜口钳 |
1把 |
|
5 |
小十字一字螺丝刀 |
各1把 |
|
6 |
大十字一字螺丝刀 |
各1把 |
|
7 |
小镊子 |
1把 |
|
8 |
剪刀 |
1把 |
|
9 |
控温电烙铁、烙铁架 |
1把 |
|
10 |
吸锡器 |
1把 |
|
11 |
放大镜台灯 |
1台 |
|
12 |
焊锡丝、松香 |
若干 |
