太阳能教学实验实训装置

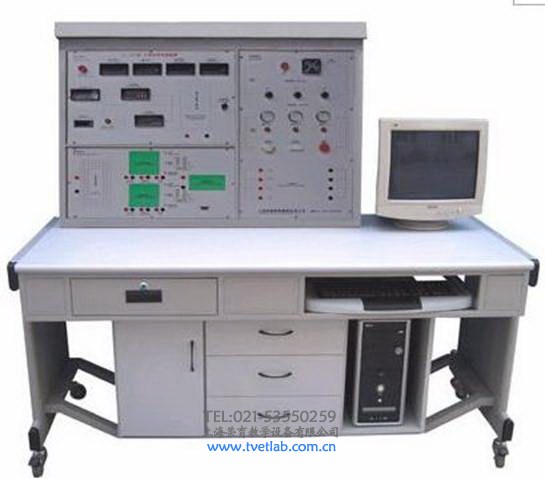

TRYXNY-634太阳能教学实验实训装置

1、太阳能教学实验实训装置系统规格

太阳能教学实验实训装置由太阳能电池组件模块.蓄电池模块.控制器模块.负载调节控制模块.监控仪表模块等部分组成,适合职高.大学.研究生.企业技工以风力发电和太阳能离...

系统最大电压：21.5V

系统最大电流：2A

系统最大功率：25W

太阳能电池规格

组件尺寸(L*W*H)：621*281*28mm，单晶硅太阳能电池x1

最佳功率：20W

最佳工作电压：17.05±0.5V

最佳工作电流：1.20±0.10A

2.太阳能教学实验实训装置控制器规格：

光电控制器：额定电流为10A，配置铅酸蓄电池，负载为100W以下的12V直流负载，控制单元一信道为光控输出，另一通道为多类定时输出

用户型控制器：，额定电压：12V，最大光电电池功率：60W，最大负载电流：5A，过放电压：11.0±0.5，蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关

3.电表规格：

电流表：x3,0~2A，显示模式︰0.5”LCD液晶显示

电压表：x3,0~20V，显示模式︰0.5”LCD液晶显示

温度表：x1,-19.9～99.9℃

4.负载：

风扇：x1，额定电压：12V，工作电流：0.25A，功率：3W

交通灯：2组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3W

LED灯：1组(7颗)；蜂鸣器：x1；马达：x1，额定电压：12V，工作电流：0.25A，

功率：3W

开关：x1；按钮：x1

5.电池：

阀控式密封铅酸蓄电池，额定电压：12V，额定容量(20hr)：3.3Ah，充电方法（恒压），循环︰最大充电电流为825Ma

6.电压器：

1个电压器(可变电阻)，电阻值调整范围为0～1kΩ

DC/DC：5个DC/DC电源模块

提供DC转AC模块

7.太阳能教学实验实训装置实验项目：

实验一太阳能电池发电原理实验

实验1-1太阳能光电板能量转换实验

实验1-2环境对光电转换影响实验

实验二太阳能电池光电系统直接负载实验

实验三光电控制型太阳能系统发电实验

实验3-1光电型控制单元工作原理实验

实验3-2光电型控制单元充放电保护实验

实验四用户型太阳能发电和利用实验

实验4-1用户型控制单元工作原理

实验4-2用户型控制单元充放电保护实验

实验五太阳能系统电器负载实验

实验六综合实验

实验七太阳能电池基本特性测试实验

实验八外部扩充DC转AC外接电器实验

实验九单晶太阳能电池I-V特性曲线实验
