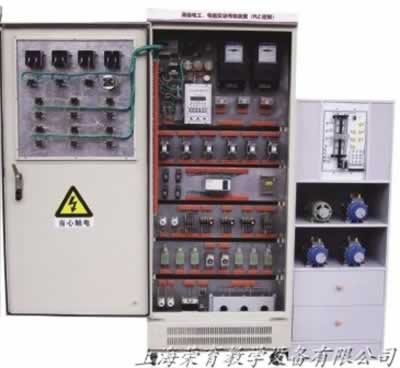

TRY-760C 高级电工电拖实训考核柜
电拖考核柜,维修电工实训装置,维修电工实训台是根据高级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式实训装置。实训装置以标准的电气控制柜为主柜，利用柜体的双面空间，布置电器及配套实训器材，能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目，高级电工电拖实训考核柜坚持理论联系实际的原则，突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实训，有效降低材料消耗，延长使用寿命。适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训教学考核。
二、电拖考核柜,维修电工实训装置,维修电工实训台结构及电器配置：
高级电工电拖实训考核柜按标准电气控制柜设计制造规格，充分利用双面位置，柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，为了延长电器使用寿命，各电器的接点都与接线端子相连，再由接线端子与被控制电气连接。
三、电拖考核柜,维修电工实训装置,维修电工实训台主要技术参数：
1、输入电源：电压AC380V±5%，电流5A。
2、外形尺寸：700cm×500cm×1700cm
3、装置重量：230Kg
四、电拖考核柜,维修电工实训装置,维修电工实训台实训操作项目：
1、触摸开关控制白炽灯电路；
2、白炽灯控制电路；
3、人体感应开关控制楼梯白炽灯电路；
4、声控开关控制楼梯白炽灯电路；
5、日光灯控制电路；
6、单相电度表直接安装电路；
7、单相电度表间接安装电路；
8、单相电动机控制电路；
9、并励直流电动机调磁调速电路；
10、并励直流电动机电枢回路串电阻调速电路；
11、并励直流电动机电枢回路串电阻二级起动
控制电路；
12、并励直流电动机电枢反接法正反转控制电路；
13、电流互感器与电流表配用接线电路；
14、电压表、电流表安装电路；
15、三相四线有功电度表直接安装电路；
16、三相四线有功电度表间接安装电路；
17、三相四线无功电度表直接安装电路；
18、三相四线无功电度表间接安装电路；
19、一台电流互感器用于单相回路的接线电路；
20、两台电流互感器接成不完全星形接线电路；
21、三台电流互感器接成星形接线电路；
22、两台电流互感器差接接线电路；
23、三台电流互感器接成三角形接线电路；
24、万能转换开关和电压表测量三相电压接线电路；
25、异步电动机点动控制电路；
26、异步电动机自锁控制电路；
27、具有过载保护自锁控制电路；
28、异步电动机单向点动、起动控制电路；
29、异步电动机两地控制电路；
30、异步电动机联锁正反转控制电路；
31、正反转点动、起动控制电路；
32、双重联锁正反转控制电路；
33、自动往返控制电路；
34、位置开关作自动停止正反转起动控制电路；
35、带有点动的自动往返控制电路；
36、异步电动机星、三角控制电路；
37、接触器控制星、三角控制电路；
38、串电阻降压起动控制电路；
39、异步电动机反接制动控制电路；
40、异步电动机能耗制动控制电路；
41、双速电动机的切换运行控制电路；
42、手动顺序起动控制电路；
43、自动顺序起动控制电路；
44、C620-1型车床控制电路；
45、电动葫芦电气控制电路；
46、Y3150型滚齿机控制电路；
47、PLC控制电动机启停
48、PLC控制电动机Ｙ／△启动
49、PLC控制电动机正反转
50、PLC控制电动机顺序启动51、PLC控制
电动机往返运动
52、PLC控制电动机Ｙ／△转换时间的调节
53、四层电梯控制系统
注：高级电工电拖实训考核柜配备2台三相异步电动机(180W)，一台双速三相异步电动机(180W)，一台直流电动机(180W)，一台四层电梯仿真模型。
TRYW-01E维修电工电气控制技能实训考核装置
一、电拖考核柜,维修电工实训装置,维修电工实训台功能简介：
电拖考核柜,维修电工实训装置,维修电工实训台是根据劳动和社会保障部颁发的维修电工初、中级技能考核内容所列出的电气控制线路而研发的实训装置，通过本实训台的实训操作，能快速掌握该课程的实际应用技术与操作技能，该实训台不仅可供学生进行技能实训，也是大中专院校、技校、职校及劳动职业技能鉴定部门初级、中级维修电工技能考核的理想教学设备。
二、电拖考核柜,维修电工实训装置,维修电工实训台装置特点
1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训；操作内容的选择具有典型性、实用性、科学性。
2.实训台只需三相四线的交流电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机，可模拟工厂中各类的电气拖动系统，能满足维修电工的安装、调试、故障分析及排除故障等技能训练的要求；
4.继电接触控制线路实训所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；实训时通过线槽走线，进行工艺布线训练；
5.接触器和热继电器等电气元件均采用国内外知名品牌，保证设备的品质、性能；
6.设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，当实训时发生误操作或因接线错误而造成短路时，装置能自动保护，避免烧毁保险丝和损坏电器，保障实训顺利进行；
7.控制屏还设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准；
8.实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插接线，安全快捷；
9.装置上设有三相电源输出短路软截止保护功能，防止了学生实训时由于接线错误或误操作而发生短路损坏元器件，同时能保障实训顺利进行并节约了实训的成本。
三、电拖考核柜,维修电工实训装置,维修电工实训台技术性能：
1.输入电压：三相五线制380V±10% 50Hz
2.工作环境：环境温度范围-10～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5KVA
4.外形尺寸：1305×805× 1630mm3
四、电拖考核柜,维修电工实训装置,维修电工实训台配备
（一）DW02电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。
主控功能板配备资源：
1.三相四线电源输入，经漏电保护器，总开关后,通过起、停按钮控制接触器通断，并设有急停控制按钮；
2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三个电网电压；
3.定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数, 为学生实训技能的考核提供一个统一的标准；
4.智能型多功能交流电路测量电表：八位LED显示，可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T。精度1.0级。
5.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；
6.4只5408二极管，用于能耗制动的整流电路；
7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
（二）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可用于放置挂件和实训物品。
五、电拖考核柜,维修电工实训装置,维修电工实训台实训项目
1.单相启动停止控制电路
2.异步电动机点动控制电路
3.异步电动机两地控制电路
4.异步电动机联锁正反转控制电路
5.双重联锁控制电路
6.自动顺序控制电路
7.手动顺序启动
8.异步电动机星、三角控制电路
9.异步电动机能耗制动控制电路
10.按钮联锁的三相异步电动机正反转控制线路
11.接触器联锁的三相异步电动机正反转控制线路
12.双重联锁的三相异步电动机正反转控制线路
13.单向减压启动及反接制动控制线路
14.异步电动机反接制动控制电路
15.自动往返控制线路
16.正反转点动、启动控制电路
17.带有点动的自动往返控制电路
18.异步电动机自锁控制电路
19.异步电动机单相点动、启动控制电路
20.三相异步电动机定子串电阻减压启动手动控制线路
21.三相异步电动机定子串电阻减压启动自动控制线路
22.接触器控制双速电动机的控制线路
23.时间继电器控制双速电机的控制线路
24.C620-1型车床控制电路
25.电动葫芦控制电路
26.Y3150型滚齿机控制电路
27.电动葫芦电路
28.Z3040摇臂钻床电路
29.CA6140车床电路
六、电拖考核柜,维修电工实训装置,维修电工实训台实训组件挂箱
挂箱上已安装有熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等，所有器件均采用国内外知名品牌。各种实训元器件的接线都在接线端子排上进行接线，避免了因长期在器件本身进行螺丝拆装而导致元器件的损耗，通过走线槽走线，进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插连接线，安全快捷。
1．DW-01维修电工实训组件（一）
挂板上装有热继电器、交流接触器（380V）、按钮指示灯（6.3V），接线端子等。
2．DW-02维修电工实训组件（二）
挂板上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等。
3．DW-03维修电工实训组件（三）
挂板上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等。
4.三相鼠笼式电动机380V/Y
5.三相鼠笼式电动机380V/Y（带速度继电器）
6.双速异步电动机380V/YY/△
7.三相鼠笼式电动机380V/△
