TRY-610H微机原理、单片机原理实验箱,TRY-610型多功能单片机实验箱

TRY-610H微机原理、单片机原理实验箱

一、概述

综合51单片机系统和8088微机原理接口系统为一体化设计的实验平台，根据单片机和微机接口实验教学的特点出发，全部系统和实验模块采用一体化设计方式，该实验系统是目前最实用的一款单片机和微机接口综合实验教学平台，适合各层次学生进行单片机原理和应用方面的实验教学。主要元器件采用直插式焊接工艺，插线孔采用通孔，防止异物进入孔内后造成插孔堵塞后不易清理。

同时将工业组态软件应用于单片机控制系统中，直观形象地展示实际自动控制工业场景。让学生学习工业组态软件的编程和控制技术（总线控制和位控制），把学生培养成为优秀的应用型人才，以适应不断创新的社会需求。

二、详细硬件技术指标

* 标准配置部分

1、单片机仿真和系统

1）标准配置在系统可编程Keil C51单片机仿真系统。系统不能占用MCS51单片机的任何资源。采用USB通信或RS232串行通信兼容设计的通信方式。

2）单片机本身的全部输入和输出端口由排针和自锁紧插孔引出，以便观察时序波形。

3）8路译码输出，留给学生自行设计连接。

4）32K单片机外部扩展RAM。

5）单片机外部扩展总线包括8位数据总线、地址总线、读写信号和时钟等控制线全部由排针和自锁紧插孔引出。

6）具备单片机在线下载、独立运行功能，每套实验箱配备一片STC89C52(兼容89S52，性能高于89S52)单片机芯片。

7）编程语言：汇编语言和C语言

2、微机系统

1）核心CPU8088。

2）用CPLD器件组成整个系统控制逻辑和译码电路。

3）64K程序存储器存放系统监控程序。

4）32K数据存储器/程序存储器存放用户程序和数据。

5）8253定时/计数器电路。

6）8251串行接口控制器电路，实现数据串行传输。

7）8237 DMA控制电路。

3、集成一体化实验区部分：

1）单路8位数字模拟转换接口DAC0832模块，双缓冲控制信号全部插孔引出。

2）8路8位模拟/数字转换接口ADC0809模块。

3）可编程并行输入/输出接口8255模块。

4）8253定时/计数器实验模块

5）8279经典键盘显示接口控制模块。

6）8259中断控制模块。

7）0-5V模拟电压产生模块。

8）串行8位A/D TLC549模块。

9）串行10位D/A TLC5615模块。

10）自带T6963C控制器的 128×64 LCD液晶模块。

11）看门狗电路MAX708。

12）16×16点阵LED模块。

13）串行实时时钟PCF8563电路。

14）串行存储器93C46应用电路。

15）ZLG7290串行键盘显示控制电路模块。

16）24C256 I2C存储器电路，全部功能脚留插孔引出。

17）简单I/O口扩展：1个8位并行输出电路74LS73，1个8位并行输入电路74LS244。

18）数字温度传感器DS18B20测量电路模块。

20）RS232通信模块，RS485通信模块

21）音乐发生器模块电路，同时配有蜂鸣器和喇叭。

22）继电器控制模块电路。

23）4相步进电机和驱动电路模块。

24）直流电机控制和驱动并有单电源正反向控制电路模块。

25) V/F转换电路模块。

26) PWM输出模块。

27) 红外光电通信模块

28) 8路开关量输入模块。

29) 8路开关量输出显示模块。

30) 4×4键盘矩阵，能实现行扫描法、线反转法、8279、7290四者通用，且行输出能与数码管的位型输出共用，行、列各线串接电阻后用跳线接VCC或GND。

31) 8位七段数码显示器。

32) 正负单脉冲发生器。

33) 1HZ-1MHZ固定脉冲时钟信号，分8路输出。

34）直流电机有霍尔和红外光电测速电路。

4、实验电路工作电源：±5V/2A、±12V/0.5A，每路均带有短路保护和自动关断功能，每路带电源指示。

5、模块间实验的连接：控制信号和部分接口信号的引出采用自锁紧式涂金插孔（永不氧化，美观漂亮），一些总线信号采用排线连接，操作简便，实验导线连接稳定可靠。

6、机箱：铝木合金材料，绿色环保，造型美观大方。外形尺寸：480×360×148mm。

三、软件技术指标

1）WINDOWS 下KEIL C51 软件环境，支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。

2）在线下载软件：STC_ISP_V479

3）近50个单片机应用设计例程

4）MGCS工业组态软件

5）MGCS工业组态软件与单片机接口例程

6）实验演示视屏

四、选择配置实验模块

1）32位串转并和8位并转串应用电路模块。

2）CAN总线通信和无线红外通信电路模块。

3）以太网通信模块。

4）非接触式IC卡读写模块。

5）语音录放ISD1730应用模块。

6）GPS应用模块。

7）压力测量和控制模块。

8）2.4GISM无线通信模块。

9）41线光柱显示模块。

10）传感器模块，含光敏、热敏、气敏、温湿度、超声测距、人体红外等。

11）USB通信应用模块。

五、实验项目

第一部分单片机软件编程基础实验

1、清零实验

2、拆字实验

3、拼字实验

4、数据传送实验

5、数据排序实验

6、无符号双字节快速乘法编程实验

第二部分单片机硬件基础应用实验

1、单片机I/O口应用实验

2、单片机定时器、中断实验

3、单片机串行口应用实验__双机通信

4、单片机PWM实验

5、A/D 转换实验

6、D/A转换实验

7、键盘显示控制器8279应用实验

8、步进电机控制实验

9、小直流电机调速实验

10、电子音响实验

11、继电器控制实验

12、数据存贮器扩展实验

13、简单I/O口扩展实验

14、并行I/O接口8255应用

15、“看门狗”复位实验

16、串行A/D转换器TLC549应用

17、串行D/A转换器TLC5615应用

18、单片机双机通信实验__用RS485_总线

19、USB接口应用实验

20、16X16 LED点阵显示实验

21、128 X 64 LCD液晶显示接口实验

22、红外光电通信实验

23、数字温度传感器DS18B20的原理与应用实验

24、I²C总线应用实验

25、串行存储器读写实验

26、串行E²PROM的读写实验

27、I²C智能卡读写实验

28、串行键盘显示接口ZLG7290应用实验

29、PCF8563串行实时时钟应用实验

30、PWM输出实验

第三部分单片机硬件扩展实验(外配模块）

1、32位串转并应用实验。

2、8位并转串应用实验。

3、GPS应用实验。

4、2.4GISM无线通信

5、CAN总线通实验

6、无线红外通信实验。

7、以太网通信模块。

8、非接触式IC卡读写实验

9、语音录放ISD1730应用实验

10、USB通信应用实验

11、41线光柱显示实验

12、传感器应用实验：含光敏、热敏、气敏、温湿度、压力传感器、霍尔传感器和人体红外传感器等。

第四部分工业组态软件在单片机控制中的应用实验

1、步进电机控制实验_总线控制

2、直流电机控制实验_总线控制

3、工业顺序控制实验_位控制

4、数据采集实验_总线控制

5、数据采集实验_总线控制

6、数字电压表实验

7、液体混合控制实验

8、交通灯控制实验

9、工业组态软件和微控制器的接口编程实验。

......无限扩展

第五部分微机系统部分

1、ADC0809A/D转换电路实验

2、DAC0832D/A转换电路实验

3、8255A并行I/O口电路实验

4、8253A定时/计数器电路实验

5、8259A单级中断控制电路实验

6、8251A串行通信电路实验

7、直流电机转速测量与控制电路实验

8、直流电机控制电路实验

9、步进电机控制电路实验

10、继电器控制电路实验

11、存贮器读写电路实验

12、8237DMA数据传送电路实验

13、软件编程实验

1）显示程序实验

2）数据传送实验

3）数码转换类程序实验

4）运算类程序实验

5）分支程序设计实验

6）循环程序设计实验

7）子程序设计实验 TRY-610H微机原理、单片机原理实验箱

8）综合程序设计实验

六、实验箱配置

序号	名称	说明	数量
1	主机箱	含箱体、电源、51系统和88系统以及标配实验电路	1
2	Keil C51单片机仿真器 +STC89C51芯片		1
3	2号实验用导线		25根
4	9芯-9芯串口通信线		1根
5	3芯-9芯串口通信线		1根
6	方口USB通信线		1根
7	8芯-8芯排线		5根
8	4芯-4芯排线		2根
9	2芯-2芯排线		2根
10	整套实验指导书		1套
11	软件光盘		1张
以下是选配模块
1	19号通信综合模2		1
2	20号以太网通信模块		1
3	21号 USB通信模块		1
4	23号压力测量		1
5	24号无线收发通信模块		1
6	25号串并和并串转换模块		1
7	26号 41线光柱显示模块		1
8	35号 GPS 应用模块		1
9	43号非接触式 IC卡模块
10	48号 ISD1730语音录放模块		1
11	45号综合传感器模块		1

TRY-610K多功能单片机实验箱

TRY-610K多功能单片机实验箱

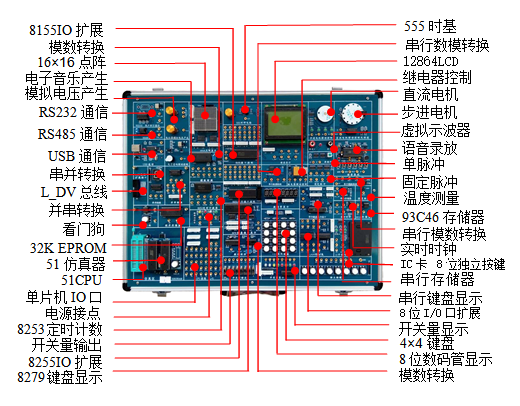

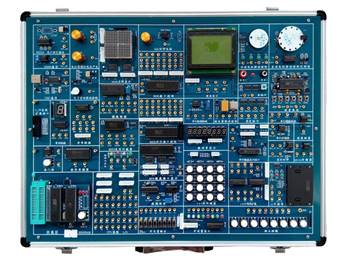

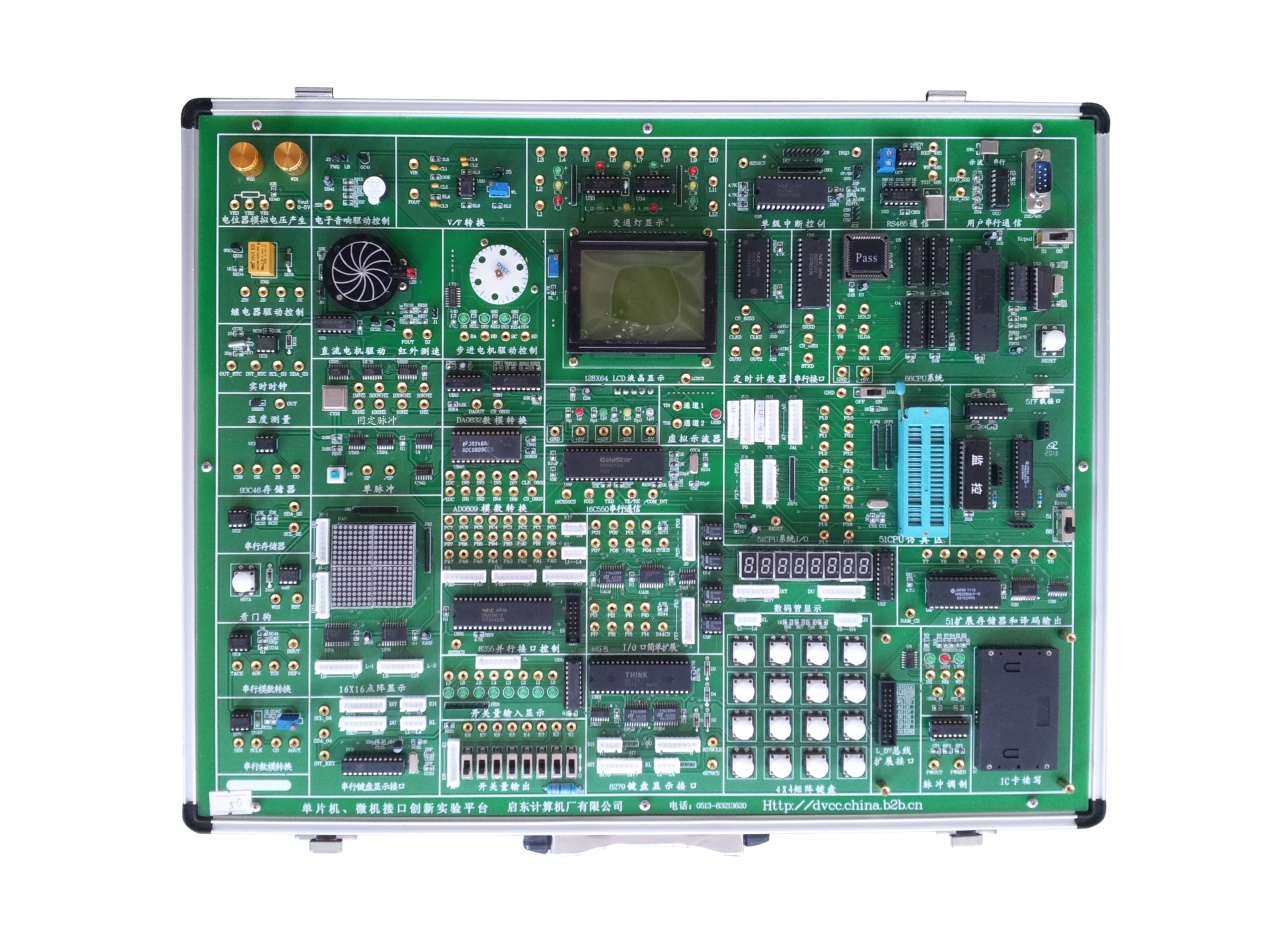

实验箱图片

TRY-610K多功能单片机实验箱

一、单片机实验箱适用专业

适用于研究生、本科、大专、职业技术学院及其中等专业技术学校的信息通信技术、应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的相关专业。是《MCS-51 单片机原理与接口》《C8051 嵌入式单片机控制技术》《自动化控制》《CPLD/FPGA 技术》等课程教学的最佳配套实验设备。

二、系统简述

TRY-610K多功能单片机实验箱是将MCGS工业组态软件应用于单片机控制系统中，直观形象地展示实际自动控制工业场景。平台主要用于学习51/52系列单片机基础应用技术和综合应用技术，包含有单片机原理、各类控制技术、各种数据通信技术、系统设计技术。向用户提供众多外围器件和设备接口，可使用户快速掌握单片机原理及其实用接口技术，充分了解和掌握当今单片机领域流行的各种外设器件应用。

具有二种工作方式：一是联 PC 机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有实验监控，在无仿真器状态下，系统自动切换到脱机管理状态，可轻松使用EPROM中的实验程序完成实验。

三、单片机实验箱系统硬件组成

1、计算机 (自备）

2、 TRY-610K 单片机综合实验系统

3、基于KEIL C51 单片机仿真器，USB通信方式。

四、单片机实验箱详细技术指标

1、基础接口电路

1）多路定时计数器8253A接口电路。

2） 8路8位并行AD转换器ADC0809应用电路。

3） 1路8位并行转换器DAC0832接口电路

4）可编程并行输入/输出接口8255。

5）可编程并行输入/输出接口8155。

6）可编程键盘显示接口8279。

8）单片机系统简单I/O口扩展电路74LS273/74LS244。

9）看门狗电路MAX813。

2、人机接口电路

1）8位LED发光管输出显示

2）8位开关量输出模块。

3）8个独立的LED数码管。

4）4×4矩阵键盘电路。

5）8个查询式键盘。

6）16×16点阵LED模块，由4个8*8点阵和驱动电路组成。

7）12864 LCD图形、中文、字符显示模块。

8）两路带消抖±单脉冲产生电路。

9）1HZ-1MHZ分8路输出固定脉冲发生。

10）555时基应用电路。

3、外设执行部件

1）5V继电器控制、音乐发生器电路。

2）步进电机20BY及直流电机驱动与控制。

3）扬声器驱动电路。

4）蜂鸣器驱动电路。

5）光电测速模块电路。

4、通信接口电路

1）USB1.1(CH375)通信模块 ,支持HOST /SLAVE模式。

2）IRM5000红外无线通信模块。

3）RS232/RS485接口应用和电平转换电路。

4）I2C串行实时日历/时钟PCF8563。

5）I2C串行键盘显示控制器Zlg7290。

5、存储器电路

1）32K静态SRAM ,64KEPROM。

2）串行存储器93C64读写电路。

3）I2C串行存储器24C02应用电路。

4）IC卡读写模块电路。

6、数据转换

1）单路8位数字模拟转换接口DAC0832。

2）8路8位模拟/数字转换接口ADC0809。

3）串行8位A/D 转换电路TLC549及其相关电路

4）串行10位D/A 转换电路TLC5615及其相关电路

5）ISD1730PY语音录放模块、纸盆式电动扬声器及驻极体话筒。

6）数字温度传感器DS18B20，用于环境温度检测。

7）串并转换74LS164和并串转换74LS165应用电路。

8）模拟量产生模块（可调电压模块）。

9）通过L_DV总线扩展16C550串行通信模块（完全替代器件8250 ）；扩展压力传感器

实验模块和温度传感器实验模块；红外遥控接收实验模块（配红外遥控器）和LM386 音频模块。

7、单片机仿真器

配备USB接口的KEIL C51单片机仿真器，完全仿真P0-P3口，不占有片内任何资源。调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容，支持夭折功能可仿真各种 51 指令兼容单片机，如ATMEL、WINBOND、INTEL、SST、ST 等。USB 接口，无需外接电源和串口，即插即用，台式电脑、无串口的笔记本均适用。三 CPU 设计，采用仿真芯片＋监控芯片＋USB 芯片结构，在仿真状态下仿真芯片被完全冻结，可以 100%重现 CPU 所有特性，即总线 I/O 口。

KEIL C51仿真器内部带有32KB的FLASH，用于用户程序下载；能够实现STC单片机的0-64KBFLASH的ISP下载编程功能。

8、总线扩展接口和扩展模块

主板上留有L_DV总线扩展接口，可以扩展各种新型接口电路。支持EDA设计应用实验、CAN总线应用电路、以太网络通信应用电路、USB通信电路、2.4G无线通信电路、光柱显示电路、8×8双色点阵、GPS通信、非接触式IC卡读写电路和综合传感器模块等。

9、工作电源

+5V/2.5A；+12V/1 A；-12V/1A。+5V主电源带过压、欠压、过流和电路保护功能并可自动回复。

五、单片机实验箱系统软件

1、WINDOWS 下KEIL C51 软件环境，支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。

2、Small RTOS(51) 1.12.1v R 嵌入式操作系统。

3、在线下载软件：STC_ISP_V479。

4、MGCS工业组态软件

5、近40个单片机应用设计例程

6、MGCS工业组态软件与单片机接口例程

六、单片机实验箱外形尺寸:480×360×148mm

七、单片机实验箱实验项目（有配套实验指导书）

（一）硬件实验：

1、单片机I/O口应用实验_ P3.3口输入 P1口输出

2、单片机I/O口应用实验_工业顺序控制

3、并行I/O接口8255应用

4、简单I/O口扩展

5、A/D 转换实验

6、D/A转换实验

7、键盘显示控制器8279应用实验

8、步进电机控制实验

9、小直流电机调速实验

10、电子音响实验

11、继电器控制实验

12、数据存贮器扩展实验

13、8031单片机串行口应用实验_双机通信

14、8031串行口应用实验_与PC机通信

15、串行A/D转换器TLC549应用

16、串行D/A转换器TLC5615应用

17、单片机双机通信实验_用RS485总线

18、USB接口应用实验

19、16X16 LED点阵显示实验

20、128 X 64 LCD液晶显示接口实验

21、数字温度传感器18B20实验

22、看门狗电路MAX708

23、I2C总线应用实验

（1）串行E2PROM的读写实验

（2）I2C智能卡读写实验

（3）串行键盘显示接口ZLG7290应用实验

（4）PCF8563串行实时时钟应用实验

25、定时计数器8253A应用实验

26、ISD1730语音录放实验

27、红外接口通信实验

28、Small RTOS(51) 1.12.1v 使用

29、直流电机、步进电机闭环控制实验

30、红外遥控实验

31、16C550可编程异步通讯接口实验(替代老器件8250s实验）；

32、8251 可编程通讯接口实验（与 PC 机）；

33、温度测量实验；

34、压力测量实验；

35、PWM 脉冲宽度调制实验；

36、射极跟随器实验；

37、工业组态软件编程实验

38、MCGS工业组态软件在单片机控制中的应用实验

1）步进电机控制实验_总线控制

2）直流电机控制实验_总线控制

3）工业顺序控制实验_位控制

4）数据采集实验_总线控制

5）数据采集实验_总线控制

6）数字电压表实验

7）液体混合控制实验

8）交通灯控制实验

......无限扩展

39、工业组态软件和微控制器的接口编程实验

(二)软件实验：

1、清零程序；

2、拆字程序；

3、拼字程序；

4、数据区传送子程序；

5、数据排序实验；

6、查找相同数据个数；

7、无符号双字节快速乘法子程序；

8、多分支程序；

9、脉冲计数实验；

10、电脑时钟实验。

扩展选配实验

1、CAN总线应用实验

2、以太网通信接口应用实验

3、非接触式IC卡读写实验

4、GPS通信实验

5、光柱显示实验

6、双色点阵显示实验

7、GPS 通信应用实验

八、多功能单片机实验箱配置表

序号	名称	说明	数量
1	TRY-610K实验平台	含详细技术指标里全部硬件	1台
2	2号实验用导线		25根
3	9芯-9芯串口通信线		1根
4	扁口USB通信线		1根
5	8芯-8芯排线	40CM 2根和30CM 4根	6根
6	4芯-4芯排线	30CM	3根
7	2芯-2芯排线	100CM	2根
8	实验指导书		1套
9	软件光盘		2张
☆扩展选配模块
☆1	19号 CAN总线通信模块		1
☆2	20号以太网通信模块		1
☆3	23号压力测量模块		1
☆4	24号 2.4G无线通信模块		1
☆5	26号光柱显示应用模块	41线显示	1
☆6	31号8×8双色点阵显示		1
☆7	33号继电器控制模块	4路继电器输出	1
☆8	34号光藕隔离输出模块	8路隔离输出	1
☆9	35号 GPS 通信应用模块		1
☆10	43号非接触式 IC卡		1
☆11	集成传感器模块		1
