家用智能电热水器维修与安装实训装置

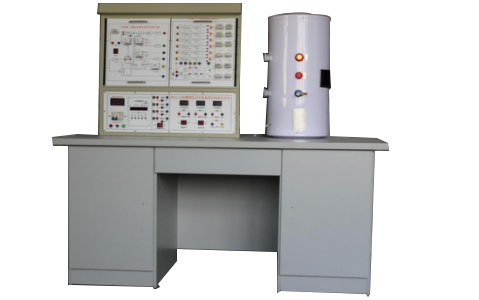

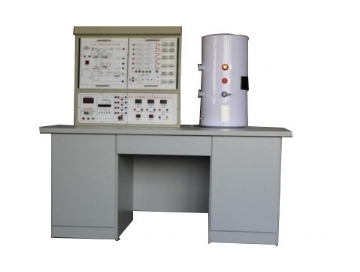

TRY-01家用智能电热水器维修与安装实训装置

一、家用智能电热水器维修与安装实训装置 产品概述
家用电热水器维修与安装实验装置是根据发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
本实训装置同时满足职业学院、技工学校、农民工职业培训、职教中心、鉴定站 / 所的家电类专业及家电维修工类维修实操，以及中级、高级工的技能鉴定考核。

二、家用智能电热水器维修与安装实训装置  技术性能
1. 输入电源：单相三线制 AC220V ± 10% 50HZ
2. 工作环境：温度 -10 ℃ ～ + 50 ℃ 相对湿度＜ 85% （ 25 ℃ ）
3. 整机容量：＜ 2KW
4. 安全保护：动作电流≤ 30mA 、动作时间≤ 0.1s
5. 外形尺寸： 100cm × 70cm × 165cm
6 ．具有实验室管理系统，带密码开机和定时关机功能
三、家用智能电热水器维修与安装实训装置  系统组成
1. 本装置由实训控制屏、实训桌、电热水器和实训组件四部分组成
•  实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）
2. 交流电源（均带有过流保护）
输出电源：市电不隔离输出 220V 50HZ、隔离变压器输出 220V 50HZ
3. 直流电源：± 24V/+12V/+5V
4.电热水器器： 遥控密闭型储水式电热水器
（三）实训组件
本装置由遥控密闭型储水式电热水器模块、实验水箱，循环水泵、智能实训考核系统组成。
1. 电热水器实训模块
配置电热器内部电路控制系统原理图，故障模拟检测点，内置设故排故系统（可由电脑随机故障点）、故障点采用可更换透明元件、即学生根据故障现象排查损坏元件，采用插拔式更换元件。
2. 智能实训考核系统
(1) 计算机可以监控 1-126 台家用电器智能考核台
(2) 已设置多个故障点。
(3) 具有发卷功能
(4) 具有收卷功能
(5) 具有单台和全部实验台清零功能
(6) 具有自动检测各家用电器考核台的通讯联机情况
(7) 可以生成学生个人成绩单
(8) 可以对学生考核情况进行统计、分析
(9) 设有进入系统密码，进入系统后能够修改密码
(10) 具有打印功能
(11) 具有答题次数限制功能
(12) 学生台配智能答题器，学生可以通过答题器与都师进行数据交换
（四）实训桌： 整体结构采用钢木落地台式 ，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
四、家用智能电热水器维修与安装实训装置 实训项目
1. 电热水器安装与管路设计实验
2. 主板 +12V 电源丢失故障
3. 红外接收头损坏故障
4. 指示灯亮不加热故障现象与维修
5. 电热水器加热温度低于设定温度故障现象与维修
6. 电热水器温度传感器故障
7. 按键开关损坏
8. 漏电开关故障
9. 电加热故障
10. 热水器温度保险故障
