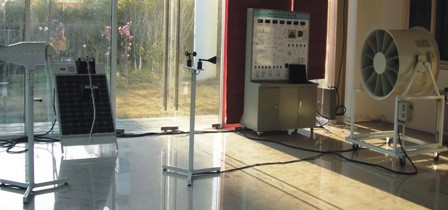

500W风光互补并网发电系统教学实训台
![500W风光互补并网发电系统教学实训台](/uploadfile/2016022513182077611.jpg)
- 型号:TRYXNY-640
- 品牌:上海荣育
- 所在地:上海
- 供货总量:大量供货
- 发货期限:商定
- 价格:询价元
- 电话:021-63811399 / 021-53550259
500W风光互补并网发电系统教学实训台
1、500W风光互补并网发电系统教学实训台应用范围:
主要提供于职高、大学、研究生、企业技工以风力发电和太阳能并网发电为主课题的研究和培训。
2、500W风光互补并网发电系统教学实训台实训项目
2、1、永磁同步风力发电机系统运行过程风能量变换演示和实验
实验1、风速即转速与与出功率关系实验
实验2、发电机转速与输出电压关系实验
实验3、发电机转速与输出电流关系实验
实验4、发电机转速与输出电压频率关系实验
实验5、风速即转速与与出功率关系实验
实验6、发电机转速与输出电压关系实验
实验7、发电机转速与输出电流关系实验
实验8、发电机转速与输出电压频率关系实验
2、2、太阳能电池控制运行过程光能量变换演示和实验
实验1、光伏摸块单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。
实验6、在光伏电池不同功率输出变换下对逆变电源上网影响实验。
3、500W风光互补并网发电系统教学实训台运行技术条件(单相输出)
3、1、发电单元
风能
◆风洞调速范围:0~13m/s,功率3KW
◆风力发电机额定输出充电电压:12VDC,功率:400W
◆风机类型;永磁同步发电机,上风式
光能
◆光伏模块功率:100Wp
◆光伏模块输出工作电压:17.5VVDC
◆光伏模块工作电流:2.85A
◆模拟光源模块:2000W太阳灯
3、2、充电单元
◆工作电压:12VDC
◆充电功率:500W
◆充电方式:PWM脉宽调制
◆充电最大电流40A
◆过放保护电压11V
◆过放恢复电压12V
◆输出保护电压16V
◆卸载开始电压(出厂值)15.5V
◆卸载开始电流(出厂值)15A
◆保护功能:蓄电池过充电、蓄电池过放电、蓄电反接、负载过载、防雷、风机限流、风机自动刹车和手动刹车。
3、3、电力蓄能单元(机内)
◆蓄电池类型:免维护胶体蓄电池
◆蓄电池组容量:12V/65Ah
◆蓄电池数量:1个
3、4、逆变模块(机内)
A离网逆变模块
◆直流输入电压:10.5V~24VDC
◆额定输出功率:200W
◆输出电压:170V~260VAC
◆频率范围:45Hz~53Hz
B并网电源模块
◆直流输入电压:12VDC
◆额定输出功率:300W
◆输出电压:220VAC
◆工作环境:温度-20℃~50℃
◆保护功能:极性反接、短路、漏电、过热、过载保护
3、5、控制单元
◆400W/12V风光互补智能控制器(Zigbee无线传输、RS232串口输出)(室内)
◆风速传感器:0-60m/s(室内)
◆温度传感器:-10℃~100℃(室外)
◆转速传感器:0~5000风力发电机转速检测显示(室内)
3、6、负载单元
◆交流线性电阻负载:3~15~120W
◆直流模拟负载:12V/28WLED路灯板
3、7、显示单元
3、7、1、数字显示
◆直流电压表:光电池充电电压
◆直流电流表:光电池充电电流
◆直流功率表:光电池充电功率
◆交流电压表:逆变器输出电压
◆交流电流表:逆变器输出电流
◆交流功率表:交流负载使用功率
◆转速表:风机当前模拟转速
3、7、2、LED指示
◆太阳能控制器:充电、过压、欠压、过放、运行;
◆蓄电池电压(高-中-低);
◆并网逆变器并绿/离红
3、7、3、数码管显示
◆通用开+通用关;光控开+光控关;光控开+时控关;
3、8、开关单元
◆交流总开关;交流负载开关;电源并网开关;直流负载开关;DC/AC模块开关;控制器电源开关;控制器设置开关;电源转换开关;负载类型转换开关;3.3V/5V/9V/12V电压转换开关;太阳能/负载电压/电流/功率显示切换开关。
4、监控软件
◆PC监控模块:监控主机、监控软件。
◆显示内容:蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率,能量模拟图,当前风速(米/秒),当前风向(度),当前风力资源平估。
