高级电工技能实训考核装置

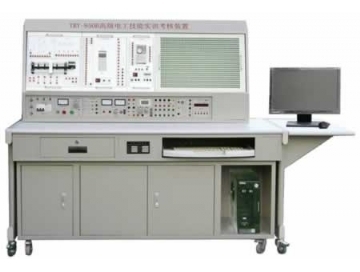

TRY-850A 高级电工技能实训考核装置

一、高级电工技能实训考核装置功能简介：

TRY-850A 高级电工技能实训考核装置是我公司吸取国内外同类产品，以先进、科学的实训理念来研制的针对高等院校、职业技术教育而开发的综合性电工实训考核装置。高级电工技能实训考核装置适用各类职业院校、中专、技校电工、电子、电拖、机电一体化、自动化、继电保护技术等专业的教学和从事相关电工专业的技术人员实训考核。实训设备有机地融合了数电、电力电子、电力拖动、PLC、变频器、继电保护等实训内容，配备多块可自由组合的实训挂箱，实现了教学资源共享，一机多用；创造性地把教学管理、教材、教案、实训、认证、考核融于一体，大大节省实训用房、减少管理人员，经济效益显著，其是高等院校、中专、技术、职业学校及各类培训鉴定机构新建、改建实训室的理想实训教学设备。

二、高级电工技能实训考核装置特点

1、安全性能高：实训屏上配备漏电保护装置，通过启动停止按钮控制实训台工作电源。

2、测量仪表精度高，采用数字化、智能化模式，符合现代测量发展方向。

3、综合性强：使电工、电子、电力拖动、PLC、变频调速等多门学科有机组合在一个实训台上，能按工厂现场操作规程进行小型工程设计实训。

4、实训的深度和广度根据需要可作灵活的调整，装置采用挂箱式结构，更换便捷，并可自由组合，满足不同的实训要求，添加部件即可扩展功能或开发新的实训项目。

5、实训台结构合理、性能优越、配套完整，根据弱电和强电配置不同的实训连接线及相应的插座，使用安全、可靠。

三、高级电工技能实训考核装置技术性能：

1、工作电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度：-10℃～+40℃，相对湿度＜85%（25℃）

3、实训设备容量：＜1.5KVA

4、重量：220Kg

5、外形尺寸：1600mm×700mm×1500mm

四、高级电工技能实训考核装置基本配置及功能

本实训台主要由实训屏、实训挂箱、实训桌等到组成。

（一）实训屏

    实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器（包括频率计）、测试仪表及实训器件等，具体功能如下：

1、控制及交流电源部分

（1）提供三相固定380V交流电源，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。

（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。

（3）提供～220V插座2只，为外部设备提供工作电源。

2、直流电源部分

（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。

（2）低压直流稳压电源：+5V，+24V、±12V，具有短路保护功能。

（3）恒流源：一路0-500mA连续可调恒流源，分2mA、20mA、500mA三档，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。

3、函数信号发生器：

3.1波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波。

3.2频率范围：由0.1Hz到2MHz，分七个频率档级。

3.3正弦波失真度；10-30Hz<3%　30Hz-100KHz≤1%

3.4方波响应:前沿/后沿≤100nS（开路）

3.5最大输出幅度(开路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p

3.6直流偏置(开路)：±l0V

3.7输出阻抗Z：ZO=50Ω±5Ω

3.8占空比：脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。

3.9压控振荡(VCF)：加外加直流电压0±5V变化时，对应的频率变化大于l00:1。

3.10输出衰减：20dB　40dB　60dB

4、频率计数器：

4.1测频范围：lHz～l00MHz，六位数显。

4.2闸门时间：0.01S、0.1S、1S、10S

4.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。

5、供配电及保护部分

5.1 6-10KV变配电线路及保护

5.2 变压器保护试验单元

5.3 微机保护模块

5.4 互感器保护试验检测单元

五、高级电工技能实训考核装置实验项目：

（一）电子技术：

1、集成运算放大器指标测试；

2、集成运算放大器基本应用模拟运算电路、信号处理（有源滤波器、电压比较器、波形发生器）；

3、集成逻辑电路的连接和驱动；

4、组合逻辑电路的设计与测试；

5、译码器、数据选择器、触发器、计数器、移位寄存器及其应用；

6、555时基电路及其应用；

（二）单片机技术：

1、P1口输入输出；

2、继电器控制；

3、音频控制；

4、8255、8155输入输出；

5、5LED串行显示；

6、6LED动态扫描显示；

7、查询式键盘、阵列式键盘；

8、计数器、定时器、外部中断；

9、ADC0809、DAC0832、MC1443模数转换；

10、电子时钟；

11、电子琴模拟；

12、温度过程控制；

13、计算器；

14、多功能密码锁；

15、十字路口交通灯；

16、可控硅触发；

17、IC卡读写；

18、配计算机主机、显示器；

（三）电力电子与直流调速技术：

1.单结晶体管触发电路；

2.正弦波同步移相、锯齿波同步移相、西门子TCA785集成触发电路；

3.单相半波可控、单相桥式半控、单相桥式全控整流电路；

4.三相半波可控、三相桥式半控整流、三相桥式全控整流电路；

5.晶闸管直流调速系统参数和环节特性测定；

6.晶闸管直流调速系统主要单元的调试；

7.单闭环不可逆直流调速、双闭环不可逆直流调速、双闭环不可逆直流调速系统；

（四）PLC控制技术：

1.基本指令练习；

2.LED数码显示；

3.十字路口交通灯；

4.自动配料系统；

5.运料小车控制、三节传送带控制；、机械手控制；

6、四层电梯控制；

（五）电器控制技术：

1.三相异步电动机点动控制和自锁控制

2、三相异步电动机Y-△换接启动

3、三相异步电动机联锁正反转控制

4、三相异步电动机延时正反转控制；

5、基于PLC的三相异步电动机点动控制和自锁控制、Y-△换接启动、联锁正反转控制、延时正反转控制；

（六）变频器应用：

1.变频器功能参数设置与操作；

2.多段速度选择变频调速、S曲线调速；

3.基于PLC通信方式的多段速度选择；

4.三相异步电机的变频开环调速；

5.基于PLC内部PID计算的闭环调速、基于变频器内部PID计算的闭环调速；

（七）继电保护技术：

1、电流互感器和电压互感器的接线方式；

2、电流继电器、电压继电器、时间继电器、中间继电器、信号、差动继电器的整定技术与特性测试；

3、自动重合闸继电器的整定技术与特性测试；

4、6-10KV线路无时限电流速断保护、带时限电流速断保护、线路定时限过电流保护；

5、6-10KV变压器差动保、电流速断保护、定时限过电流保护、过负荷保护；

6、6-10KV高压电动机过负荷保护、差动保护、电流速断保护
