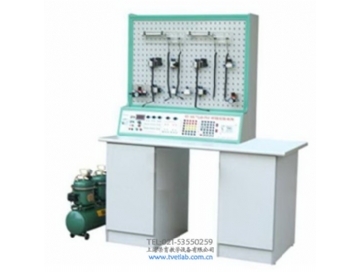

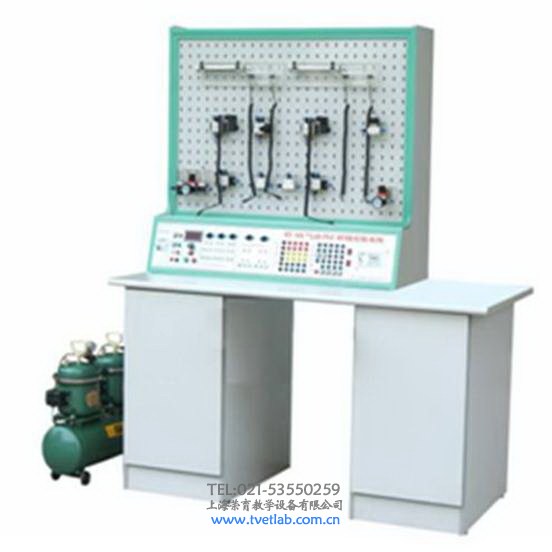

气动PLC控制实验系统

1、单作用气缸的换向回路

2、双作用气缸的换向回路

3、单作用气缸速度控制回路

4、双作用气缸单向调速回路

5、双作用气缸双向调速回路

6、速度换接回路

7、缓冲回路

8、二次压力控制回路

9、高低压转换回路

10、计数回路

11、延时回路

12、过载保护回路

13、互锁回路1

14、单缸单往复控制回路

15、单缸连续往复动作回路

16、直线缸、旋转缸顺序动作回路

17、多缸顺序动作回路

18、双缸同步动作回路

19、四缸联动回路

20、卸荷回路

21、或门型梭阀的应用回路

22、快速排气阀应用回路

序号

分类

项目

型号规格

数量

备注

1

气源

压缩机

XY5.2-双头

1只

2

实验台

实验桌

XY设计制作

1张

3

实验台

元件固定台架

XY设计制作

1台

4

电器部分

直流开关电源单元（DC：24V

XY设计制作

1面

继电器控制单元

XY设计制作

5

接插元件

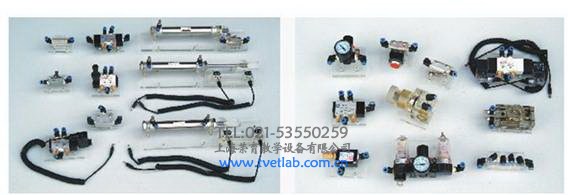

单作用缸

QGX25×100

1只

6

接插元件

双作用缸

QGX25×100

2只

7

接插元件

旋转气缸

MSQB20A-F9B

1只

8

接插元件

三联件

AC2000三联件

1只

9

接插元件

减压阀（带压力表）

AR2000

1只

10

接插元件

手动换向阀

4H210-08

1只

11

接插元件

单电磁换向阀（二位五通）

4V210-08（DC24V）

2只

12

接插元件

双电磁换向阀（二位五通）

4V210-08（DC24V）

1只

13

接插元件

双电磁换向阀（三位五通）

4V210-08（DC24V）

1只

14

接插元件

单气换向阀（二位通）

4A210-08

2只

15

接插元件

双气换向阀（二位五通）

4A210-08

2只

16

接插元件

行程阀（机控）

MOV-2

1只

17

接插元件

行程阀（按钮）

MOV-3A

1只

18

接插元件

或门型梭阀

ST-02

2只

19

接插元件

快速排气阀1/4”

QE-02

2只

20

接插元件

单向节流阀

RE-02

2只

21

接插元件

单向节流阀

JSC601

7只

22

接插元件

单向阀

1/4”

2只

23

接插元件

顺序阀

XY设计制作

2只

序号

分类

项目

型号规格

数量

备注

24

接插元件

气容

XY设计制作

1只

25

接插元件

六通

XY设计制作

2只

26

电器元件

行程开关

XY设计制作

4只

27

资料

实验指导书

1本

28

附件

内六角扳手

2把

29

附件

螺丝刀

2把

30

附件

活动扳手

150×19

1把

31

附件

尖嘴钳

1把

32

附件

剪刀

1把

33

附件

消声器（小）

1/8”

2只

34

附件

消声器（大）

3/8”

1只

35

附件

三通（T型三通）

Φ6

4只

36

附件

三通（Y型减径三通）

Φ8-Φ6

1只

37

附件

四通

Φ6

2只

38

附件

L型（螺纹二通）

601

2只

39

附件

L型（螺纹二通）

602

2只

40

附件

气孔塞头

Φ6

25只

41

附件

生料带

1个

42

附件

保险丝

2.5A

5只

43

附件

行程开关

2只

44

附件

按钮开关

3只

45

附件

气管

PU气管6×4

1卷
