液压挖掘机控制教学实训台

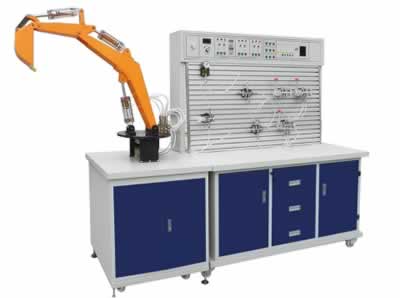

TRY-70WB液压挖掘机控制教学实训台

一、液压挖掘机控制教学实训台描述:

挖掘机是用铲斗挖掘高于或低于承机面的物料,并装入运输车辆或卸至堆料场的土方机械。

二、液压挖掘机控制教学实训台主要特点：

1）TRY-WB液压挖掘机控制教学实训台是将液压挖掘机的结构原理能够搬到课堂上学习的一种现代化教学设备，挖掘机机身采用进口有机玻璃制作，耐腐蚀，抗磨性能好，长久不变色，透明直观，演示效果逼真。

2）柜体采用1MM厚的SPCC冷扎板制作，坚固美观，表面采用中温磷化防锈漆，静电喷涂。

柜体装有四个万向轮，方便实训设备的搬运与拆卸。

3）柜体装有四个万向轮，方便实训设备的搬运与拆卸.

4）控制方式：（1）继电器控制（2）PLC控制使用三菱FX1S－20MR

三、液压挖掘机控制教学实训台基本参数：

1、实训台外形尺寸：1500×700×1800mm(长×宽×高)

2、演示台外形尺寸:700×700×1330mm(长×宽×高)

3、电源：220V50Hz(市电)

4、液压实训泵站500×350×300mm(长×宽×高)

5、工作电源：AC：220V永磁调速电机,调速范围：0-1500转/分

6、安全限速范围：1-1500转/分液压泵工作时离液压台1.5m远处噪声≤58dB

7、演示实训油路液流要求压力仅需0.3-0.5Mpa(油泵最高压力：Pmax＝1.5Mpa)

8、液压泵工作时离液压台1.5m远处噪声≤58dB。

四、液压挖掘机控制教学实训台学习目的:

五、液压挖掘机控制教学实训台实训内容:

1、挖掘机八个的动作原理

2、液压传动的基本回路实训
