气动PLC控制实训设备

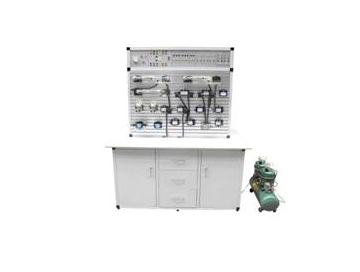

TRY-QD23气动PLC控制实训设备

一、气动PLC控制实训设备主要技术参数

1、电源AC220V50HZ

2、直流电源：输入AC220V，输出DC24V/2A

3、可编程控制器（PLC）：松三菱FX1N－20MR主机12输入8输出（继电器输出方式）

4、空气压缩机（基本配置小型机）电机功率：360W,电源：AC220V

5、公称容量：10L

6、额定输出气压0.7Mpa

7、实训装置外型尺寸：1400mm×900mm×760mm

8、实训台支架尺寸：1050mm×350mm×1020mm

二、气动PLC控制实训设备主要特点

1、TRY-QD23气动PLC控制实训设备主要由实训桌及实训支架、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。

2、配备工业用常用气动元件，且均配有过渡底板，可方便、随意地将元件安放在实验面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。

3、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。

4、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

三、气动PLC控制实训设备气动基本实训回路举例
