双面液压PLC控制实训装置

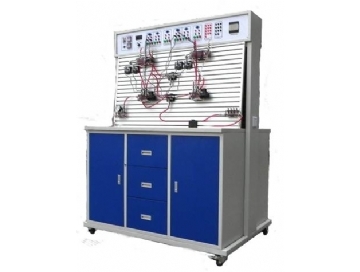

TRYQPC-T5双面液压PLC控制实训装置

一、双面液压PLC控制实训装置简介

为了尽快的适应各个领域的发展，培养出大理的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。我公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点，参考国外先进技术，经过多年的努力探索，我们以理论为依据，以实验为手段，采用高精密度加工工艺，克服了透明有机塑料具有热塑性，容易变形，机械强度差，而液压元件表面光洁度，结构精度要求高的一系列实际困难，最终研制成功RYQPC-T5型透明液压传动演示系统。

透明液压传动演示系统配置各种机械对液压传动的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。该实验台的实验屏采用1.0mm冷轧钢板精制而成,各液压元件均采用过渡底板，整体外形美观大方,结构坚固耐用，操作方便。本演示系统通过对以上四大基本功能的十八种基本控制回路的实验演示（扩展实验可达60种），使学生能熟识二十多种常用液压元件的结构，性能及用途，掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验演示中得到启发，引发兴趣，利用它可以对本产品所提供的各种元件容限内的其它油路进行实验（如图设计，毕业设计）。

TRYQPC-T5双面液压PLC控制实训装置参考了国内液压元件特点，更加适合于国内的教学要求。系统采用透明液压元件，组合卡槽式结构，活动油路接头，通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动的控制，实验及测试，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动的理想教学设备。

二、双面液压PLC控制实训装置主要技术指标

1.电源：220V50Hz(市电)

2.演示台外形尺寸：1500mm（长）×1100mm（宽）×1700mm（高）。

3．PLC可编程序控制器：松下（CPU224继电器输出方式）。

4.液压实验泵站500*350*300(mm)

工作电源：AC：220V永磁调速电机,调速范围：0-1500转/分

安全限速范围：1000-1500转/分液压泵工作时离液压台1.5m远处噪声≤58dB

5.演示实验油路液流要求压力仅需0.3-0.5Mpa(油泵最高压力：Pmax＝1.5Mpa)

6.液压泵工作时离液压台1.5m远处噪声≤58dB。控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能

三、十八种基本液压传动控制回路

我公司产品可根据要求配置双面型和单面型实验台，PLC可根据要求配置其它品牌型号，如（松下、欧姆龙等）；也可根据学校要求量身定制实验设备；

TRYQPC-T5型透明液压传动演示系统配置清单
