气动PLC控制实训装置

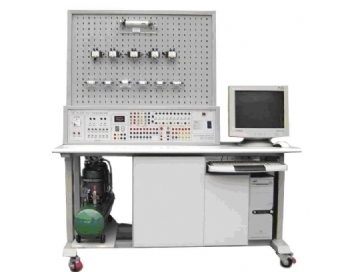

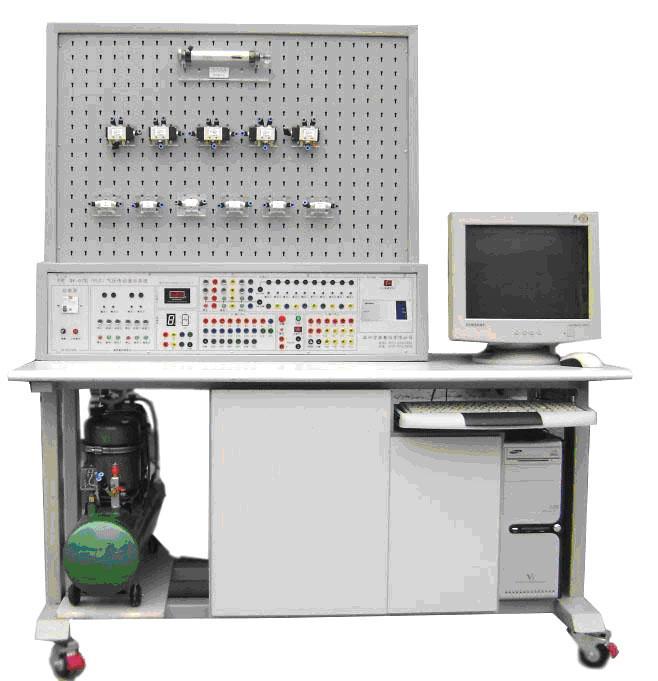

TRY-QD28A型 气动PLC控制实训装置

一、气动PLC控制实训装置主要特点

1、TRY-QD28A型 气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。

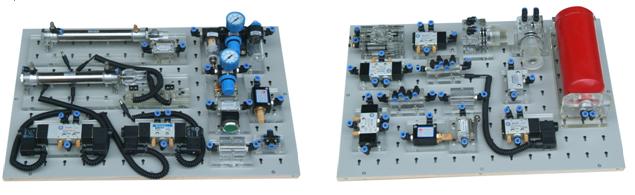

2、实训气动元件采用活动按杆结构，实训组装四路快捷方便；实验回路清晰度高。

3、实训气源压力低，电气控制采用低压直流24V电源；实训气路控制电路安全可靠。

4、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

二、TRY-QD28A型 气动PLC控制实训装置主要技术参数

1、电源AC 220V  50HZ

2、直流电源：输入AC 220V，输出DC 24V/3A

3、可编程控制器（PLC）：三菱FX1S－20MR主机  12输入 8输出（继电器输出方式）

4、空气压缩机（基本配置小型机） 电机功率：250W   电源：AC220V

5、公称容量：10L

6、额定输出气压0.7Mpa

7、实训装置外型尺寸：1600mm×700mm×760mm

8、实训台尺寸：1050mm×450mm×1100mm

三、气动基本实训回路

1、单作用气缸的换向回路               12、过载保护回路

2、双作用气缸的换向回路               13、互锁回路

3、单作用气缸速度控制回路             14、单缸单往复控制回路

4、双作用气缸单向调速回路             15、单缸连续往复动作回路

5、双作用气缸双向调速回路             16、直线缸、旋转缸顺序动作回路

6、速度换接回路                       17、多缸顺序动作回路

7、缓冲回路                           18、双缸、同步动作回路

8、二次压力控制回路                   19、回缸联动回路

9、高低压转换回路                     20、卸荷回路

10、计数回路                           21、或门型梭阀的应用回路

11、延时回路                           22、快速排气阀应用回路
