气压传动技术综合实验台

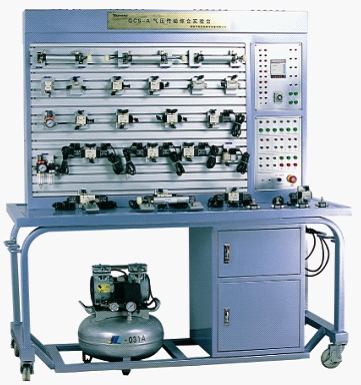

TRY-QDJS01型 气压传动技术综合实验台

     TRY-QDJS01型 气压传动技术综合实验台是根据《液压气动传动》、《气动控制技术》等通用教材设计而成，集可编程控制器和各种真实的气动元件、各执行模块为一体，除可进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验、气动技术课程设计。采用PLC控制方式，可从学习简单的PLC指导编程、梯形图编程，深入到PLC控制的应用，可与计算机通讯、在线调试等实验功能，能完美结合气动技术和电气PLC控制技术，适用电工、机电一体化等专业实训考核。

一、  TRY-QDJS01型 气压传动技术综合实验台   实验项目
1、常用气动元件功能演示实验。
2、气动仿真演示及控制软件实验。
3、常用气动基本回路组合、拼接与功能验证实验。
4、可编程序控制器（PLC）电气控制实验：机-电-气一体控制实验。
二、性能特点
1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，立式结构，控制面板为铝合金材料，并经氧板阳化处理。
2、操作面板采用带“T”沟槽形式的铝合金型材制作，经久耐用、美观大方。
3、实验台电气控制模块配置了PLC编程器，并具有计算机通讯接口，可与PLC编程器相连控制。
4、气动元件均配有铝合金过渡底板（铝合金底板+工程塑料模块），可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。
5、气源采用静音空气压缩机提供，具有噪声低（<50db）的特点，气体无油无味，清洁干燥，提供了一个安静的实验室环境。
6、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
三、 TRY-QDJS01型 气压传动技术综合实验台  技术参数
压缩机排气量：58L/min；
噪声：<50db(静音)；
电机功率：550W；
电压：220V
转速：2860r/min；
额定压力：0.8Mpa；
容积：45L；
外形尺寸：1550×650×1750mm
