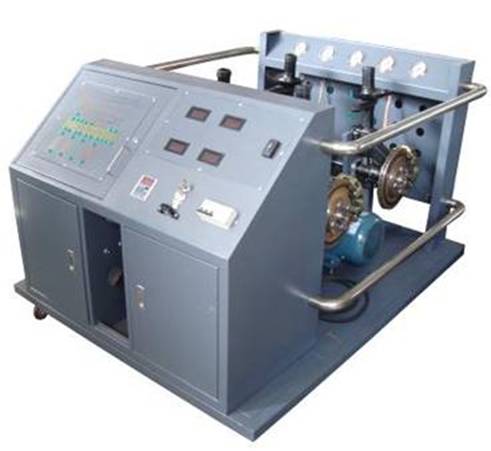

ABS/ESP系统实验台
![ABS/ESP系统实验台](/uploadfile/2016022415080927831.jpg)
- 型号:
- 品牌:上海荣育
- 所在地:上海
- 供货总量:大量供货
- 发货期限:商定
- 价格:询价元
- 电话:021-63811399 / 021-53550259
ABS/ESP系统实验台
(一)ABS/ESP系统实验台简介
本实验台以全新大众帕萨特V62.8L车型ABS/ASR/ESP制动系统为主体材料,ABS/ASR/ESP系统能够正常运行,即可模拟ABS/ASR系统的工作过程演示。适用于各类型院校及培训机构对汽车ABS/ASR/ESP系统理论和维修实训的实训教学需要。本实训台实训功能齐全、操作方便、安全可靠、美观大方。附使用说明书与实验指导书,相关课题的教学资料。
(二)ABS/ESP系统实验台结构组成
帕萨特V62.8L车型ABS/ASR/ESP阀体总成、ABS/ASR/ESP控制单元、前后碟制动机构、轮速传感器及信号盘、转向与加速传感器、方向盘总成、仪表系统;面板铁柜、彩色原车电路原理图、油压原理图、调速电机、变频器及经高温喷塑处理带滚轮台架、原车发动机转速装置及自动变速器档位与车速装置。
(三)ABS/ESP系统实验台功能特点
1、主缸油压与分缸油压实时指针式压力表显示;
2、液压泵工作状态通过LED灯显示;
3、彩色原车电路原理图,油压原理图
4、轮速通过调速电机进行调整;
5、自动断电保护装置,避免电机反拖,有效保护电器元件;
6、ABS/ASR/ESP系统动态演示,仪表ABS/ASR/ESP故障灯显示故障;
7、外接式电脑检测端子便于检测电路电压或电阻;
8、OBD数据输出接口,便于通过专用检测仪器进行检测。
9、故障模拟系统可模拟实际运行工况,设置多种实车ABS/ASR/ESP系统常见故障。具体内容详见故障模拟设置装置说明。
10.实训台底座部分采用钢性结构焊接,面板柜冲压成形,面板柜与底座可分离,台架表面采用烤漆工艺,带万向自锁脚轮装置。
11.可进行ABS/ASR/ESP制动系统排空及调整、系统匹配等实训。
(四)ABS/ESP系统实验台技术参数
外观尺寸1500×1200×1150mm(长X宽X高)
电机:3.5KW变频电机
电机电源:380V
ABS系统电源:60AH蓄电池
工作温度:-50℃~50℃
