PLC可编程控制系统微机接口及微机应用综合实验装置

TRYS-01CPLC可编程控制系统微机接口及微机应用综合实验装置

一、PLC可编程控制系统微机接口及微机应用综合实验装置简介

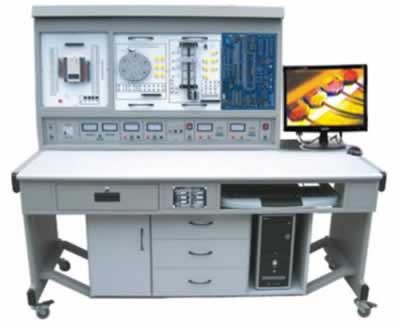

TRYS-01CPLC可编程控制系统微机接口及微机应用综合实验装置是在“TRYS-01PLC可编程控制器实验系统”的基础上增加微机接口及微机应用实验系统，通过两方面结合做到一机多用、资源共享、便于管理。微机接口及微机应用适用于86系列微机原理课程，综合了各学校讲课及实验老师意见，增添了系统的开放能力和灵活性。为提高学生独立思维和动手能力，对计算机硬件要求较高的专业,提供了开放的实验平台并新增加了微机控制实验，使这门课程的实验更加深入完整。为适合基础教学的需要，增添了数字电路实验线路。这一崭新的系统实现了专业基础课（数字电路）、专业课（微机原理）、课程设计和毕业设计（微机应用）的三合一，真正做到了一机多用。大大节省实验室，节省管理人员，节省资金。配合本设备，我们特为教师提供了微机原理课、微机应用课的教师指导书，书中对这部分实验都写有实验目的，实验电路以及汇编语言和C语言的参考程序清单（提供程序软盘），供教师参考，减轻了教师备课和辅导实验的工作量。全套实验装置设计合理，功能强大，操作简单方便。

二、实验系统构成

1、PLC可编程控制器实验屏

2、PLC可编程控制器实验装置

3、PLC可编程控制器实验台

4、编程应用软件

5、仿真教学系统

6、PLC及转接通讯电缆

7、实验操作桌

8、微机接口及应用部分：

（1）微机接口部分：一块PCI总线扩展卡、8279键盘、六位数码显示连接电缆。还设有I/O地址译码电路8255、8253、ADC0809、DAC0832等；

（2）微机应用部分：设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路；

（3）辅助电路：40脚、20脚、16脚、14脚集成插座，逻辑电平开关、LED显示、时钟（1MHZ、2MHZ）、方波信号。

9、电脑或手持编程器（用户自备或代购）。

三、实验装置技术参数

1.PLC主机：输入：24点输出16点

2.型号：三菱FX1N-40MR（也可选择西门子、欧姆龙，价格另议）

3.输出电压：直流24V，电压表指示

4.利用应用软件编程

5.电源输入：交流220V，50Hz

6.电流≥2A，电流具有过载保护

7.外形尺寸：160×75×140cm3四、实验内容

四、实验项目

1、PLC可编程控制器实验：

2、微机接口及微机应用

A、微机接口实验（微机原理课）

B、趣味性实验及控制实验（微机应用课）

C、TTL集成电路实验（数字电路课）

五、实验台配置清单（每台）
