模电数电自动控制原理实验设备

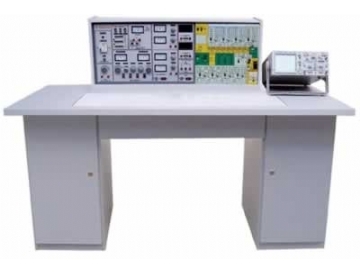

TRY-528F模电数电自动控制原理实验设备

一、模电数电自动控制原理实验设备简介：

TRY-528F模电、数电、自动控制原理实验室成套设备是为配合各类院校《自动控制理论》课程而设计的电子模拟设备，以积分器和加法器为基础，配置了二极管、电位器、分压器、电阻、电容等部件，可以组成PID调节器以及饱和、死区、迟滞等非线性环节。使用简单、操作方便，参数选择范围较广，可灵活地对控制系统进行模拟。对掌握控制理论、调试控制系统、选择校正环节的理想参数等方面提供了方便，是学习控制理论课程必不可少的实验设备。

该适用设备为改进型产品，增加了微机相连的接口，利用普通微机及一块CAE-98板卡（另购），即可取代长余辉示波器、超低频信号发生器、X-Y纪录仪等附属设备。可方便完成实验。为配合基础教学的需要，增添了数字电路、模拟电子技术实验线路。这一崭新的实验设备实现了专业基础课（模拟、数字电路）、专业课(自动控制原理)二合为一，做到一机多用，大大节省实验室，节省管理人员，节省资金。

主要特点：自动控制原理实验系统自动化专业设计，整机结构合理，单元电路设置符合控制原理实验要求，参数改变灵活，排题方便；选用进口高精度运算放大器0P07，它具有高增益，输入失调电压、电流较一般产品小，由它组成的加法器、积分器的“零点”和“积分漂移”较小；操作面板上设置了“复位”键，能方便地消除积分器电容上的残余电荷，从而提高了本机重复运算的精度；自带双面双量程电压表，测量、调整方便；具有计算机接口，可方便连接计算机，组成数字/模拟实验系统。

数电、模电实验在实验台中央九孔通用电路板上进行，根据实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明、直观，内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体结合采用较科学的压卡式结构，维修拆装方便。

二、模电数电自动控制原理实验设备功能与结构:

（一）实验台部分:

1、电源

1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。

1.2电源输出：有保险丝和漏电保护开关二级保护功能。

A组:低压交流电压3-24V分七档可调，输出电流1.5A。

B组:二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。

C组:低压直流稳压电源，电压+5V，+14V，电流0.5A，有表指示。

D组:单相市电输出，供用户自备教学仪器使用。

2·函数发生器

2.1波形:输出正弦波、三角波、方波。

2.2频率范围:5Hz-550KHz，有频率表指示。

3·单元脉：每拨一次钮子开关输出一组正负脉冲。

4·七段译码器及对应译码显示数码管。

5·自动控制原理部分：由模拟运算单元、信号源、电压表、计算机接口组成。

6·外测交直流二用电流表:精度0.5级，三位半数字式显示，测量范围:0～999mA。

7·外测交直流二用电压表:精度0.5级，三位半数字式显示，测量范围:0～99V。

（二）学生实验桌:

一桌为二座，桌面中央设置通用电路插板，元件盒在其上接插成实验电路完成实验。桌子左右各有一个柜，柜中存放元器件、贮存板及电脑，中间上层放置键盘、下层抽屉存放工具、万用表、导线等。桌面尺寸:160×68cm。

三、模电数电自动控制原理实验设备实验器材配置（以24座为例，详见发货清单）

12台实验台、12张学生实验操作桌、l台主控演示台、13只MF500万用表、13只数字万用表、39只指针式1.5级直流电流表，25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套剥线钳、螺丝刀、尖嘴钳等工具。

四、用户自备实验器材:长余辉示波器（型号不限），毫伏表，滑线变阻器。

五、模电数电自动控制原理实验设备实验项目：

（一）模电、数电部分：能完成“TRY-530A模电数电实验室设备”的实验项目。

（二）、自动控制实验系统部分：

1．典型线性环节的模拟

2．二阶系统的阶跃响应

3．二阶系统的频率响应

4．线性系统的稳定性的研究

5．控制系统的校正

6．典型非线性特性
