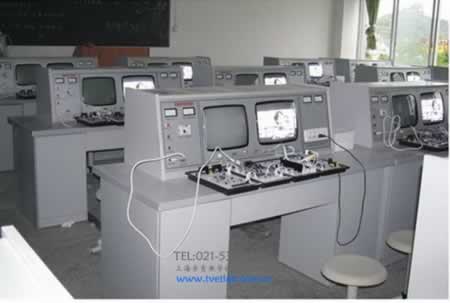

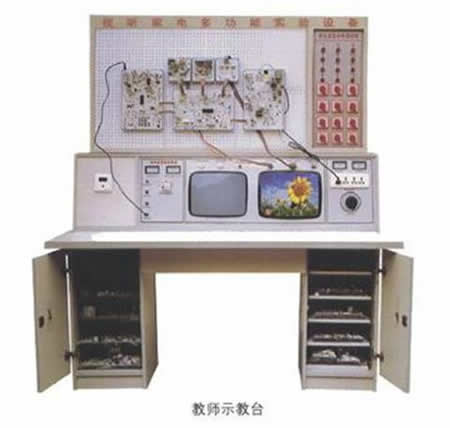

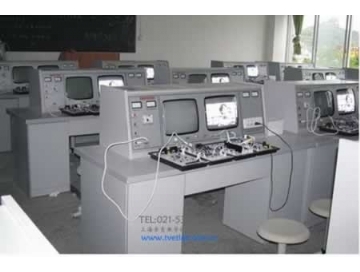

DVD十二合一用电器实验室设备

TRY-07DDVD十二合一用电器实验室设备

一、DVD十二合一家用电器实验室设备概述

TRY-07DDVD十二合一用电器实验室设备吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构，布局合理，使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能家用电器实验室设备力。

二、DVD十二合一用电器实验室设备技术指示

1、工作电源：AC220V±10%50Hz

2、外形尺寸：110高×80宽×160长cm

3、整机功率：＜0.5KVA

4、人身安全保护：输入电源隔离，浮地设计，设备具有电压漏电保护装置，短路保护。

三、DVD十二合一用电器实验室设备功能

彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。

1、彩色信号发生器：彩色信号发生器具有16种测试功能，即16种标准测试信号是来判答电视机的行、场线性是否正常，彩度、亮度、公共通道正常与否。

2、TA东芝二片彩色电视机：具有绿色字符显示自动选台，自动存台，全自动遥控接收，PAL制等功能。电脑集成M50436，中段TA7680，解码TA7698，伴音AN5655，场扫描AN5512，波段转换LA7910。

3、黑白电视机：图像中频38MH2，伴音中频6.5MH2，TA7611，伴音TA7176，场扫描UPC1031，具有U高频头，V高频头所有波段。

4、收音机具有调频调幅功能，集成采用XC1191，功效采用LA4440，LA4440具有过压过流过热保护。

5、DVD机：DVD机兼容DVCD、SVCD、MP3、VCD等功能。

6、UPC黑白电视机：中级UPC1366，伴音UPC1353，场扫描UPC1031。

7、分立黑白电视机：中放、视放、行扫描及伴音中放采用分立元件。

8、数码卡拉OK具有混响高低音，左右声道调节功能，混响采用BA5096。

9、录音机具有录放功能，中放采用LA3220、功放采用LA4440。

10、I2C总线控制单片彩色电视机，是当今的数字控制技术，开机关机为拉幕式，各种控制功能、调试、实验、维修都是通过遥控器进入工厂状态实验，（如行幅、场幅、场线性、RGB三基色，AGC、AFC、设置AV1、AV2十字线等）都是利用遥控器进行实验。主要集成LA76810、LC863328。

11、音响功率放大器，具有5.1声道放大功能及带杨声器保护电路，数码卡拉OK，具有前置放电路及卡拉OK混响电路。

12、环绕声大功率音箱系统，由全透明音箱及左右声道杨声器组成。

a、计算机可监控每个学生台考试成功与失败。

四、实验台主要配置

1、交流输入电表1只，交流电源经隔离变压输出电压表1只，行电压指示表1只，行电流表1只。

2、漏电开关1只，电源输入输出保险各1只，四连插板1只，安全隔离变压器1只，电压调节开关1只。

3、彩色信号发生即信号源1台。

4、14寸黑白显示器1台，14寸彩色显示器1台，内置彩色黑白高压包各1只，内置3W杨声器3只。

5、黑白、彩电：收录音与实验台连接插座共6只。

6、上海精益FM-500型指针万用表1台。

7、铝塑板34cm×117cm1块。

五、（十二合一）功能与实验（机种配置）

能完成下列机型的所有实验：

1、数码卡接OK、立体声功放。

2、全自动遥控彩色电视机（东芝二片）

3、TA集成黑白电视机

4、调频调幅收音机

5、录音机

6、彩色信号发生器

7、DVD机（杜比AC-3解码）

8、UPC黑白电视机

9、分立黑白电视机

10、三洋单片彩电（I2C总线控制）

11、5.1声道杜比功放

12、大功率音箱

六、（十二合一）全透明单元板配置

1、1号板：收录机

●交流偏振荡电路单元

●调频调幅收音机电路单元

●录音放音音频放大电路单元

●录音机机芯电路单元

2、2号板：黑白电视机

●电源变压器电路单元

●整流滤渡电路单元

●黑白稳压电源电路单元

●立体声功率放大电路单元

3、3号板：黑白电视机

●场输出电路单元

●行输出电路单元

●同步分离行振荡电路单元

●视频放大电路单元

4、4号板：黑白电视机

●UPC黑白伴音功放电路单元

●UPC黑白中放电路单元

5、5号板：黑白电视机

●TA黑白伴音电路单元

●TA黑白伴音入大电路单元

●TA黑白中放电路单元

6、6号板：黑白电视机

●分立黑白电视机中频放大电路单元

●分立黑白伴音鉴频电路单元

7、DVD机（杜比AC-3解码）

8、DVD电源显示接收、安键电路单元

9、数码卡拉OK电路单元

10、彩色电视机行输出一块电路单元

11、彩色电视机场输出一块电路单元

12、彩色电视机视放一块电路单元

13、彩色电视机高频头中放遥控电路单元

14、彩色电视机解码亮度放大电路一块单元

15、彩色电视机开关电源电路一块单元

16、I2C总线控制高频头遥控电路一块单元

17、I2C总线控制中放解码亮度电路一块单元

18、I2C总线控制输出电路一块单元

19、I2C总线控制视放电路一块单元
