智能视听家电多功能实验设备

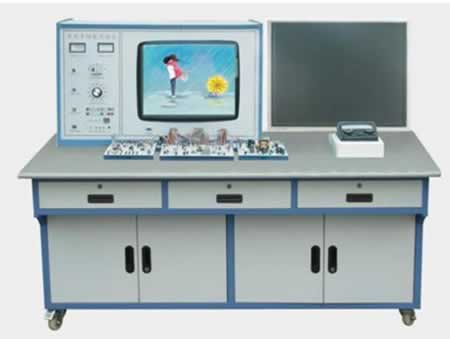

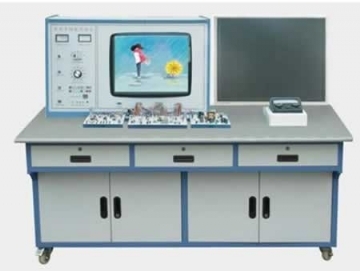

TRY-777智能视听家电多功能实验设备

一、智能视听家电多功能实验设备概述

TRY-777智能视听家电多功能实验设备吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构，布局合理，使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能力。



二、智能视听家电多功能实验设备技术指示

1、工作电源：AC220V±10%50Hz

2、外形尺寸：138高×80宽×160长cm

3、整机功率：＜0.5KVA

4、人身安全保护：输入电源隔离，浮地设计，设备具有电压漏电保护装置，短路保护。

三、智能视听家电多功能实验设备功能

彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。

1、彩色信号发生器：彩色信号发生器具有16种测试功能，即16种标准测试信号是来判答电视机的行、场线性是否正常，彩度、亮度、公共通道正常与否。

2、I2C总线控制单片彩色电视机，是当今的数字控制技术，开机关机为拉幕式，各种控制功能、调试、实验、维修都是通过遥控器进入工厂状态实验，（如行幅、场幅、场线性、RGB三基色，AGC、Atry、设置AV1、AV2十字线等）都是利用遥控器进行实验。主要集成LA76810、LC863328。

四、实验台主要配置

1、交流输入电表1只，交流电源经隔离变压输出电压表1只，行电压指示表1只，行电流表1只。

2、漏电开关1只，电源输入输出保险各1只，四连插板1只，安全隔离变压器1只，电压调节开关1只。

3、彩色信号发生即信号源1台。

4、25寸彩色显示器1台，内置彩色黑白高压包各1只，内置3W杨声器2只。

5、上海精益FM-500型指针万用表1台。

6、数字万用表：890B+1只

7、工具套件：剥线钳、尖嘴钳、镊子、无感起子一套等

五、功能与实验

1、三洋单片彩电（I2C总线控制）

2、32寸液晶电视机

六、全透明单元板配置

1、彩色电视机行输出电路单元一块

2、彩色电视机开关电源电路单元一块

3、I2C总线控制高频头、遥控、中放、解码、亮度电路单元一块

4、I2C总线控制输出电路单元一块

5、I2C总线控制视放电路单元一块

6、枕形效整电路单元一块

7、32寸液晶电视机一台

七、I2C总线控制三羊单片彩色电视机高频头中放、电脑控制解码，行场扫描电路单元、光耦开关电源

实验105-1无AV视频信号实验

K1是视频输入开关，断开无视频输入，闭合正常

实验106-2无音频信号实验

K2是VIDEO输入开关，断开无伴音，闭合正常

实验107-3有雪花无图像无伴音实验

K3是IF输入开关断开无图无声，闭合正常

实验108-4无图像或图像实验

K4是AGC开关断开AGC失控，闭合正常

实验109-5L波段无图无声实验

K6是L波段开关，断开L波段无图无声，闭合正常

实验110-6H波段收不到台实验

K7是H波段开关，断开H波段无图无声，闭合正常

实验111-7U波段收不到台实验

K8是U波段开关，断开U波段无图无声，闭合正常

实验112-8不能搜台或搜不到电台实验

K9是TV调谐电路开关，断开搜不到台闭合正常

实验113-9电脑不工作实验

K10是电脑5V工作电流，断开正机不工作，闭合正常

实验114-10缺R基色实验

K11是R基色开关，断开无R基色，闭合正常

实验115-11缺G基色实验

K12是G基色开关，断开无G基色，闭合正常

实验116-12缺B基色实验

K13是B基色实验，断开无B基色，闭合正常

实验117-13行不工作实验

K14是行输出开关，断开行不工作，闭合正常

实验118-14无字符显示实验

K15是行脉冲电路开关，断开无字符，闭合正常

实验119-15ABL电路实验

K16是ABL开关，断开亮度失控，闭合正常

实验120-16无字符显示实验

K17是场脉冲开关，断开无字符显示，闭合正常

实验121-17水平亮线实验

K19是25V电流开关，断开场无电源水平亮线，闭合正常

实验122-18遥控接收失灵实验

K22是遥控接收头输入电路开关，断开遥控失灵，闭合正常

实验123-19DATA、CLOCK电路实验

K21、K20是串行时钟，串行邮据电路，断开失控，断开失控，闭合正常

实验134－20　无伴音实验

K1伴音16V供电开关，断开无伴音，闭合正常。

实验135－21　正机不工作实验

K2　5V稳压供电12V开关，断开正机不工作，闭合正常。

实验136－22　水平亮线实验

K3遥控开机关机信号开关，断开水平亮线，闭合正常。

实验137－23　图象扭曲实验

507、400V滤波电容，焊开图象扭曲，闭合正常。

八、液晶电视机

一、液晶电视技术参数

显示型态32寸动态

原始最大分率：1024*768

颜色：16.7万

响应时间：6-16minisce

视角：（左/右/上/下）60/60、60/40

线条频率：31.47-60.02k

图像频率：50-75Hz

图像检查：数字、屏幕OSD、（自动图像设定）

控制：主电源自动选择菜单和切换

电源管理：VESA

最大耗电：60W

省电模式：5W

输入信号：RGB模拟信号0.7VP-P/75欧

同步：TTL分段

温度：（工作中）-40℃-50℃

湿度：（工作中）20%-85%

工作电压：110V-240V/50-60Hz

射频输入：47-870MHZ（75不平衡式）

视频输入：IVP*P（PAL/NTSC）

二、支持的操作模式

资料输入

分辩率水平频率（KHz）重直频率（Hz）画素频率（MHz）备注

640*35031.47P70.08N25.17DOS

720*40031.47P70.08N28.32DOS

640*48031.47P60.00N25.18DOS

640*48037.86P72.80N31.50VESA

640*48031.50P75.00N31.50VESA

1024*76848.36N60.00N65.00VESA

1024*76856.48N70.10N75.00VESA

1024*76860.02P75.00P78.75VESA

800*60035.16P56.25P36.00VESA

800*60037.86P60.32P40.00VESA

800*60048.08P72.19P50.00VESA

800*60046.87P75.00P49.50VESA

三、液晶电视常见问题排除

1、TV/AV状态下：

故障现象	原因及处理方法
无图像、无伴音	未接电源或插头接触不良。 接收机处于待机状态。
有图像、无伴音	音量没打开，按音量+。
图像无彩色	色度未打开，调整“图像菜单”中的色度项。 图像为黑白电视节目。 图像制式设置错误，进入“系统菜单”中的 “图像制式”选项进行设置。
伴音正常、无图像	电视信号干扰太大，显示器处于保护状态。
电脑无图像或颜色不正常	确定VGA转换线是否良好连接和电脑工作正常与否
遥控不能操作或不够灵敏	检查电池是否安装正确 电源电量不足或遥控信号阻挡、干扰。
图像有雪点或 斜线、竖线干扰	天线信号太弱、加放大器进行放大。 天线连接处接触不良，或引线芯断。 电视台出现故障。

2、PC状态下：

影像不清	A、请进入系统菜单，执行自动调整功能项。 B、使用VGA线是否过长：如果是，请用短一点的试一试。 C、选择正确的刷新率及分辨率。
图像的颜色有缺色	请检查VGA线是否完好，插接是否严紧。如果VGA插头中有任何脚弯或断现象，请更换。
看不到图像	A、显示器上的指示灯—红灯亮，请按一下POWER键，这时屏上就显示NOSIGNAL。是没有信号输入，请打PC机。如果显示OUTOFRANGE表示输入的信号模式超出显示范围。请参阅安装调整。 B、如果显示器上的绿灯亮，表示电源管理模式被激活。按下PC机上的任一键，即可，另外，机器电源本身也有电源管理模式。 如果按PC键盘无效，请按一下显示器上的POWER键。 C、显示器上的指示灯根本没亮，请检查电源插头。
图像失真的闪烁、晃动	请选择正确的分辨率，重新调整刷新整速度。
图像向某一个方面偏移	进入几何调整菜单，对图像的水平、垂直方向进行调整。
