机械制图示教陈列柜

机械制图示教陈列柜是适用于大中专、职业技术学院、职技校、机械类专业的制图教学,亦可供其它相近专业使用或参考。为突出培养学生画图能力和看图能力这条主线,对机械专业学生理论学习,使用范围增强认识,加深理解,机械制图陈列柜是一套提高教学质量的理想设备。

机械制图示教陈列柜规格:1200×400×1780mm

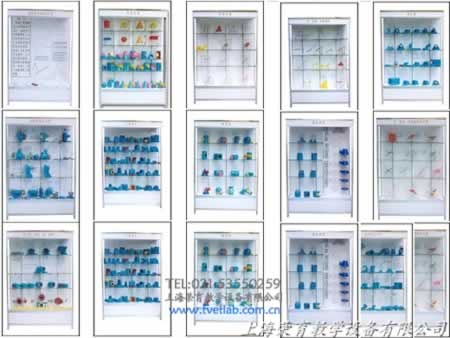

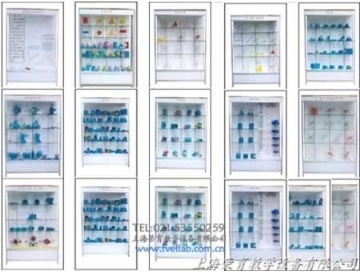

机械制图示教陈列柜

序号和名称

机械制图陈列柜内模型内容

第一柜:制图基本知识与工具

(1)罗马数字示列(2)阿拉伯数字示例(3)拉丁字母示例(4)标题栏、明细栏(5)比例(6)字体(GB-T14691—93)基本要求(7)长仿宋体汉字示例(8)图纸幅面和尺寸(9)图框格式

(10)三角尺(11)三棱比例尺(12)圆形量角器(13)多功能模板(14)圆规

第二柜:点、直线、平面投影

点的三面投影、一般位置直线的三面投影、线段实长和倾角α、垂面侧、水平面、斜投影与正投影、直线的迹点、平面投影的特性、迹线平面、中心投影法、点在直线上的投影特性、线段的投影特征、四个分角中点的投影

第三柜:点、直线、平面的相对位置

直角投影定理、相交两直线的投影、利用投影的积聚性求直线与平面的贯穿点、用辅助面法求直线与平面的贯穿点、利用投影的积聚性求两平面的交线平面迹线作法、正垂面上圆的投影、立体表面上的直线和投影的相对位置分析、交叉两直线的投影、相交两直线的投影特征、用辅助线法求直线与平面的贯穿点、求两个一般位置平面的交线、平行两直线的投影

第四柜:投影变换

投影变换的两种基本方法(换面法)、投影变换的两种基本方法(旋转法)、点绕正垂轴旋转、一般位置直线变换为新投影面垂直线、将一般位置直线旋转成投影面平行线、一般位置直线变换为新投影面的平行线、一般位置平面变换为新投影面平行面、一般位置平面变换为新投影面垂直面、将正垂面变换成投影面平行面、点的二次换面、投影面平行线变为投影面垂直线、求A点到P平面的距离及A点对P平面所作垂线的垂足K、用二次换面法画组合体视图

第五柜:曲线与曲面

曲面立体的两面投影示例(斜置的圆柱)、曲面立体的两面投影示例(斜圆柱)、曲面立体的两面投影示例、曲面立体的两面投影示例(左上角有四分之一圆柱槽的四棱柱)、曲面立体的两面投影示例(斜置的圆锥)、曲面立体的两面投影示例(斜圆锥)、曲面立体的两面投影示例(上下倒置的圆台)、曲面立体的两面投影示例(有半个圆台槽的半圆柱)、曲面立体的两面投影示例(有半球槽的圆柱体)、曲面立体的两面投影示例(组合回转体示例一)、曲面立体的两面投影示例(组合回转体示二)、连杆头部的截交线、铅垂面堆切圆球的截交线投影、曲线形成、空间曲线、回转曲面的形成及投影、锥面、柱状面、锥状面、圆柱螺旋线、圆锥螺旋线、单叶双曲回转面、圆环面的形成、顶针的截交线

第六柜:截交相贯

半圆球切槽的投影、缺口三棱锥、圆柱开槽的投影、开槽空心圆柱的投影、求截交线2件、镗刀杆头部的投影、接头投影、千斤顶盖投影、相惯线的剖面5件

第七柜:相贯线

正交两圆柱相贯线、正交两圆柱相贯线、用球面法求圆柱与圆锥的相贯线、两正交圆柱的相贯线圆柱上钻孔及两圆柱孔的相贯线、圆柱上钻孔及两圆柱孔的相贯线、两偏交圆柱的相贯线、圆锥台和半圆球的相贯线、圆柱和圆锥正交的相贯线、斜交两圆柱的相贯线、圆柱与圆锥正交、作轴线不相交、直径不相等的两圆柱的相贯线、圆柱与半圆球相交相贯线的特殊情况2件、圆柱、圆台和圆球的相贯线

第八柜:表面交线

圆柱的投影与表面上取点、圆锥的投影与表面上取点、六棱柱的投影与表面上求点、形体中面的分析、圆球投影和表面上取点、圆环投影与表面上的取点、专用垫圈的投影、五棱锥的投影与表面上的求点、表面交线模型22件

第九柜:组合

8-2:组合体的组合方式(2件)、8-3:外表面共面与不共面(2件)

8-4:内表面共面与不共面(2件)8-5:外表面相切、

8-6:内表面相切、8-8:平面与曲面表面相交、8-9:两曲面相交、

8-11:轴承座及其形体分析、8-13:垫块、

8-15:几个视图联系起来看(4件)8-17:支架、8-21:压板、

8-30:构形设计力求新颖(3件)、8-33:叠加构成的组合体、8-35:圆柱挖切构成的组合体、8-36:综合构成的组合体

第十柜:机件表达方法

9-1:基本投影面、9-5:局部视图、

9-6:对称物体局部视图、9-7:斜视图、9-9:剖视图、

9-11:全剖视图、9-12:半剖视图(一)、9-13:半剖视图(二)

9-14:局部剖视图、9-16:单一斜剖切面9-17:阶梯剖的全剖视图、9-18:阶梯剖的半剖视图9-19:阶梯剖的局部剖视图、9-22:两个相交的剖切面、9-23:旋转剖视产生不完整要素的情况、9-24:复合剖、

9-25:用断面表达轴和键槽等结构、9-28:剖切断面分离时断面图、

9-29:两相交剖切平面剖出的移出断面图、9-34:相同结构的画法

9-35:多孔结构的画法、9-36:肋、孔的简化画法(2件)、9-37:法兰盘上均布孔的简化画法、9-40:椭圆的简化画法

第十一柜:零件图

11-1:柱塞套、11-3:泵轴、11-4;端盖、11-5:托架、11-7:箱体、11-54;蜗轮减速箱体、阀体、法兰盘、圆锥管、缸体、手轮、轴架、支架车床尾座空心套、盘

第十二柜:零件图、齿轮、键、弹簧

10-29:直齿圆柱齿轮传动、10-29:圆锥齿轮传动10-29:蜗杆蜗轮传动、10-28:渐开线花键联接画法表10-6:普通平键、表10-6:半圆键表10-7:圆柱销、表10-7:圆锥销表10-7:开口销、表10-11:压缩弹簧表10-11:拉伸弹簧、表10-11:扭转弹簧表10-11:板弹簧、表10-11:涡卷弹簧10-37:直齿圆柱齿轮零件图、10-42:圆锥齿轮零件图10-44:蜗杆零件图、10-45:蜗轮零件图

第十三柜:装配图表达方法

球阀(2件)、机油泵、齿轮油泵(2件)、铣刀头(2件)、油泵(2件)

第十四柜:装配图读图

滑动轴承、齿轮泵、旋塞、杠杆、微动机构、机用虎钳、台虎钳、减速器

第十五柜:标准件

10-5:外螺纹的画法、10-6:内螺纹的画法10-7:加工内螺纹、10-8:部分螺纹的画法10-9:螺纹孔中相贯线的画法、10-10:螺纹联接的画法、10-14:螺栓联接10-14:螺钉联接、10-14:双头螺柱联接

表10-3:六角头螺栓、表10-3:双头螺柱表10-3:开槽圆柱头螺钉、

表10-3:开槽沉头螺钉、表10-3:开槽盘头螺钉表10-3:开槽平端紧定螺钉、表10-3:Ⅰ型六角螺母表10-3:平垫圈、表10-3:弹簧垫圈

第十六柜:习题模型

共:30件
