循环送料系统实训装置

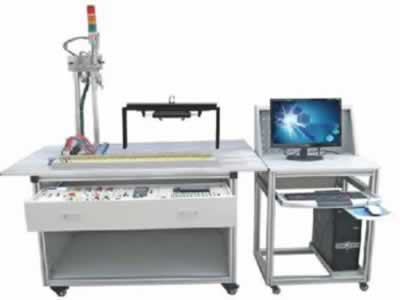

TRYSL-01循环送料系统实训装置

一、循环送料系统实训装置简介：

TRYSL-01循环送料系统实训装置是针对机电一体化实训教学的要求而研发的，它集PLC控制、位置控制、检测、工控组态技术于一体的实训教学装置，通过传感器信号采集、PLC编程、对交流电机、直流电机、送料小车进行较复杂的开关量控制、位置控制及时序逻辑控制，实现小车送料和装料、物料提升的生产流水线运动过程，完成循环送料的功能。循环送料系统实训装置适合于机械制造及自动化、机电一体化、自动化、电气工程等专业的《机电传动与控制》、《运动控制》、《机电一体化技术》、《计算机控制技术》、《检测与转换技术》、《可编程控制技术》等课程开设实训课。

二、循环送料系统实训装置技术参数

1.输入电源：单相三线～220V±10%50Hz

2.工作环境：温度-10℃～+40℃相对湿度≤85%（25℃）海拔＜4000m

3.装置容量：＜0.5kVA

4.外形尺寸：1050mm×650mm×1500mm

三、循环送料系统实训装置系统组成

1.循环送料系统主体由底板、实训桌（型材结构）、爬坡传送带、物料滑槽、送料小车、小车运行轨道及电气控制等部分组成

2.控制面板：由启停控制开关，各个执行器的控制端均已引出，方便接线

3.开关电源为输入电源220VAC50Hz，提供直流电源DC24V

4.电气控制由单相交流电机、减速直流电机、开关电源、光电传感器、行程限位开关等器件组成。其中PLC可选用三菱主机为FX1N-24MR内置开关量I/O（14路开关量输入/10路继电器输出）

四、循环送料系统实训装置实训项目
