中温法向辐射率测量仪

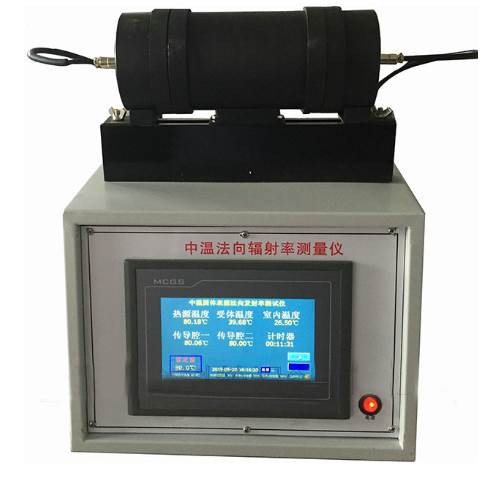

TRY-DR57B中温法向辐射率测量仪

一、中温法向辐射率测量仪,中温法向辐射率测量仪实验装置,中温法向辐射率测量仪实验设备主要用途：

利用比较法测试固体表面法向辐射时的物体黑度。

二、中温法向辐射率测量仪,中温法向辐射率测量仪实验装置,中温法向辐射率测量仪实验设备技术参数：

1、温度范围：0-90℃、温度波动幅度<0.8℃/20分钟；

*2、彩色触摸式液晶屏7寸： 昆仑通态 TPC7062KX(TX)   DC24V（±15%），液晶屏可同屏显示：热源温度、受体温度、室内温度、传导腔一温度、传导腔二温度、加热时间、加热温度设定、热源控制量、传导一控制量、传导二控制量；

3、固态继电器（固态调压器）：SSR-10LA，输入：4-20mA，输出：90-250VAC，500HZ；

4、稳压电源：24V   5A

5、传导体电加热器：传导体上一边一根加热丝，每根均为50CM，传导腔加热器上共2根，加热功率共40W，传导腔一边一个DS18B20温度传感器；

6、热源：使用1个DS18B20温度传感器，无缝钢壳体外径105mm，厚度6mm，隔热片外径93mm，内径54mm，厚度10mm，隔热片材质为环氧板，热源为电阻丝加热，功率为10W；

7、受体：1个DS18B20温度传感器，无缝钢壳体外径105mm，厚度6mm，紫铜板直径54mm，受体蜡烛熏黑；

8、传导体：2个DS18B20温度传感器，无缝钢外圆筒外直径为105mm，厚度为6mm，内圆筒外直径为50mm，厚度为1mm，内外筒之间使用保温棉；

9、装置外形尺寸：450×350×600mm。

三、中温法向辐射率测量仪,中温法向辐射率测量仪实验装置,中温法向辐射率测量仪实验设备主要配置 ：

热源、传导体、受体、CPU模块＋固态继电器调节加热电压、DS18B20温度传感器、稳压开关电源（5A、24V）保证了设备的安全操作、彩色触摸式液晶屏同屏显示所有采集数据、便于观察每个数据的即时变化；配有RS232（PC数据输出）本设备即可与计算机连接，又可脱机独立完成实验。
