电子技能及生产工艺流水线创新实训台

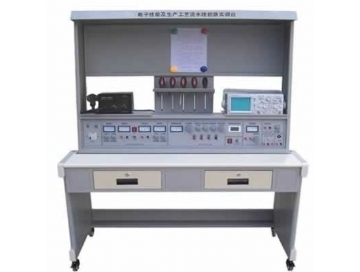

TRYGY-01B电子技能及生产工艺流水线创新实训台

一、电子技能及生产工艺流水线创新实训台功能简介

TRYGY-01B电子技能及生产工艺流水线创新实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业教学仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。为各类院校提供电子技能训练及生产工艺流程训练、电子竞赛课题制作提供理想的教学平台。

二、电子技能及生产工艺流水线创新实训台特点

1、通用性强：即可通过实训台的编制组成多种产品生产流水线，配置器材后完成产品的电子工艺实训，也可单台独立作为电子技能实训平台使用。

2、综合性强：可作为电子、电工、机械等专业课程手工焊接实训、SMT焊接实训、电子装配实训、整机装配维修实训平台。

3、功能齐全：提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等，为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板（用来夹资料）、仪器架、工具架。

三、电子技能及生产工艺流水线创新实训台技术性能

（一）输入电源：单相三线220V±10%50Hz

（二）输出电源：

1.直流稳压电源：二路0-30V稳压直流电源输出，内置式继电器自动换档，多圈电位器连续调节，最大输出电流2A，具有预设式限流保护功能，数字显示电流电压；

2.低压交流电源输出：3V、6V、9V、12V、15V、18V、24V交流输出、电流2A；

3.函数发生器：输出正弦波、三角波、方波、频率范围5Hz-550KHz；

4.单次脉冲输出：每拔一次开关即可输出一组正负脉冲；

5.音频功率放大器：内置喇叭，音频可调，在调试中可作信号寻迹使用。

（三）工作环境：温度-10℃～+40℃

（四）装置容量：＜500VA

（五）外形尺寸：1200mm×750mm×2000mm

四、实训台的构成

实训台由实训桌、控制柜、功能屏、工具包等组成。

（一）实训桌：钢木结构，桌面为防静电、耐磨材料制成。

（二）控制柜：提供交直流电源、信号源、安全插座等。

（三）电源总控台：最多能同时控制40台实训台电源，具有漏电、过载保护功能，一个实训室配备1台；

（四）工具套件：MF-47万用表1只、剥线钳1把、尖嘴钳1把、斜口钳1把、大小+字螺丝刀各1把、大小-字螺丝刀各1把、镊子1把、剪刀1把、烙铁1把、吸锡器1把、焊锡丝、松香若干。
