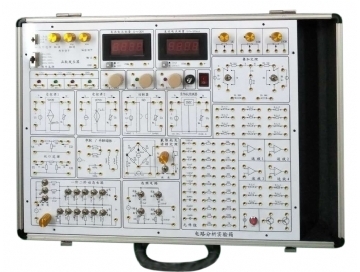

RY-DL6电路分析实验箱

RY-DL6电路分析实验箱

　 DL6该电路分析实验箱是在DL2的基础的上改进而成，主要是进行电工学中的有关电路分析理论的实验论证，属弱电类实验。它采用模块式结构，各模块间相互独立，通过各元件区不同元件组合，可组成多种测试电路，实验模板正面印有电路图，反面装有器件，各实验电路中需测试的点均装有测试孔，使用方便，接触可靠，而且寿命长、效率高，适用于进行各种电路的实验研究，可满足电工原理、电路分析等课程实验教学的需要。有电路原理基本电路。

 ☆电路分析实验箱系统组成

（1）电源输入：AC220V±10% ，50HZ

电源 输出：固定输出±l2V/0.5A，±5V/0.5A；可调输出0V～±l2V/0.5A， 均有短路过载保护，自动恢复功能。

电流输出：0～l00mA.

（2）函数信号发生器

  波 形：正弦波、方波、三角波

 频率范围：0HZ～100KHZ，分四档连续可调

  幅 值：方波、正弦波、三角波（峰-峰值：0～10V）

 （3）1只数字电压表，分0～2V、0～30V二档；

1只数字电流表，分0～2mA、0～200mA二档，精度为0.5级；

可同时满足多 个测试点电压、电流的动态监测。

 （4）器件库：有l～2W电阻22只、电容7只、二极管(稳压 管)3只、不同阻值电位器3只、可扩展器件接插孔18 只、三极管二只、6.3V指示灯1只、运放4组。

器件库主要是帮助学生自已设计实验电路，提高学生的动手能力、设计能力，为开放性实验提供平台。

（5）系统配有“电路设计与仿真软件—Electronics.Workbench.Multisim.v9.0”。帮助学生在自行设计实验电路时先进行仿真试验，以提高设计成功率。

（6）铝合金保护箱，坚固耐用，样式美观、大方。

  ☆电路分析实验箱可完成以下实验：

 (l)线性与非线性元件的伏安特性。　　　 (10)RC一阶电路的响应测试。

 (2)电位及其与电压关系的研究。　　　　(11)二阶电路的响应测试。

 (3)基尔霍夫定理及其故障判断。　　　　(12)RC选频网络特性测试。

 (4)叠加定理。 　　　　　　　　　　　　(13)R、L、C元件在正弦电路中的特性实验。

 (5)电压源与电流源的等效变换。　　　　(14)R、L、C串联谐振电路的研究。

 (6)戴维南及诺顿定理。　　　　　　　　(15)R、L、C并联谐振电路的研究

 (7)最大功率传输测定　　　　　　　　　(16)双口（二端口）网络测试。

 (8)受控源VCVS、VCCS的实验。　　　 　(17)互易定理实验。

 (9)典型电信号的观察和测量。　　　　　 (18)其它电路的研究
