X1系列可编程控制器实验箱

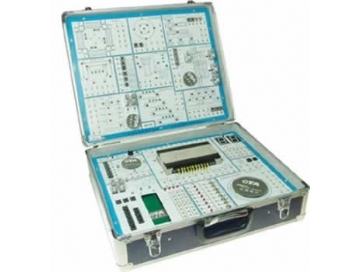

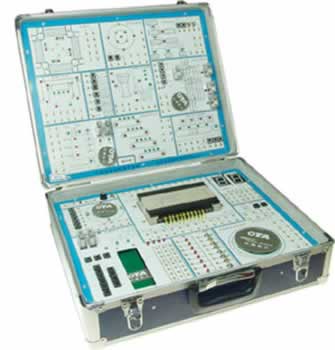

TRY-PLCX1系列可编程控制器实验箱

一、X1系列可编程控制器实验箱特点

1、PLC主机采用SIEMENSS7-200CPU226CNAC/DC/RLY，该主机提供：输入24点、输出16点，功能上完全满足目前高等院校的PC教学要求，也可按照用户要求，使用其他品牌的PLC主机，如三菱、欧姆龙、松下、富士等，而实验模块不作改动。

2、采用模块化设计，包括PLC主机模块和14个实验模块。各模块间相互独立。在主机模块中，所有输入输出端口都通过导线连接到实验板上的镀金孔上，各实验模块都有独立的输入、输出、公共端，这样在实验时只需连接所用到的端口。用户可方便扩展自己的模块，也为以后实验系统的升级提供了保障。

3、较多地采用了实物产品，提高了实验的真实程度，确保了实验的实用性。

（1）采用步进电机、减速步进电机、直流电机和减速直流电机等四种电机，其中减速步进电机配有单片机控制的伺服电路，运转平滑、精确，噪声小；

（2）使用了十个继电器，并在实验板上画有继电器的正反转接法示意图，让学生理解并掌握继电器在正反转控制电路中的使用方法；

（3）使用了十二个传感器，可完成闭环控制实验，如电梯、刀库等实验。

4、实验项目由基本指令实验，常用功能指令实验、综合实验三部分组成。在实验项目设计开发中根据用户的要求和建议，使实验由简到难，从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。

5、实验项目丰富，扩展灵活，使用可靠，在教学活动或项目开发中易于使用和维护，是目前国内市场上一款性价比极高的PLC教学实验设备。

二、X1系列可编程控制器实验箱技术性能

1、输入电源：AC:220V50HZ

2、工作环境温度：-10-55℃相对湿度<85%(25℃)

3、主机（推荐配置）：SIEMENSS7-200CPU226（AC电源）：输入24点、输出16点。

4、输出24V、2A。过流、过载、过压保护

三、X1系列可编程控制器实验箱实验内容

可完成六类指令实验：

第一类基本指令实验

第二类定时器及计数器指令实验

第三类移位寄存器指令实验

第四类置位/复位及脉冲指令实验

第五类跳转指令实验

第六类常用功能指令实验

可完成十三个模块控制实验项目：

实验箱配有实验指导书，连接线等附件，免费提供软件及实验程序。

四、实验箱配合指导书可掌握下列指令的应用，清单如下：

（一）基本指令

（二）功能指令：

（三）几个基本电路的编程：

（1）常用启动/停止电路；

（2）延时接通/断开电路；

（3）计数器的应用；

（4）闪烁电路；

（5）移位寄存器的应用
