微机原理与接口实验箱

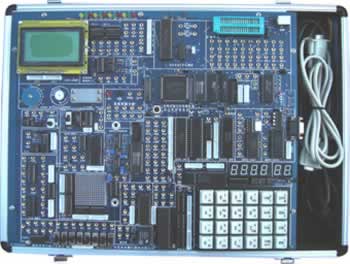

TRY-8086KA微机原理与接口实验箱

一、微机原理与接口实验箱简介：

TRY-8086KA微机原理与接口实验箱是《微机控制技术》、《十六位微机原理与接口》等课程教学必须的实验设备，为各类院校的微机教学实验、课程设计提供了良好的实验开发环境。

二、微机原理与接口实验箱系统组成：

·硬件：

（1）微机系统扩展：8088CPU，64K监控程序存储器，64K用户程序和数据存储器，64K实验程序存储器，开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。

（2）输入/输出：128*64LCD图文电路（或字符式1602LCD），16*16LED点阵电路，开关逻辑电平输入/输出，8MHZ时钟与分频，单脉冲发生器。

（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232等；

（4）控制对象：小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭等；

·软件：

系统配置Win98/2000/xp等操作平台的微机仿真调试软件，支持汇编、C语言编译、调试。

·电源：

系统内置高性能直流稳压电源。

·机箱：

系统配置轻便铝合金箱子作为实验仪机箱。

三、微机原理与接口实验箱主要特点

（1）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，实验系统自带键盘、显示电路和监控管理程序，在无PC机的情况下，同样可以通过内存读写、单步、断点、全速等方法调试实验程序。

（3）实验开放性：实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

（4）二次开发：主机板留有系统总线接口，可开发用户系统。

四、微机原理与接口实验箱实验项目

软件实验：

硬件实验：
