TRY-528G模电数电单片机实验开发系统综合实验台
一、模电数电单片机实验开发系统综合实验台简介：
TSC-51/88/196单片机实验开发系统主要用于大中专、本科、硕士研究生单片机原理及应用课程的教学实验，同时兼顾了科研开发的需要。它集实验和开发为一体，容51/88/196于一身。为适合基础教学的需要，增添了数字电路、模拟电子技术实验。这一崭新的系统实现了专业基础课（模拟、数字电路）、专业课（单片机实验）、科研开发的三合一，做到一机多用，大大节省实验室，节省管理人员，节省资金。配合本实验台，我们特为教师提供《TSC51/88/196教师用实验指导书》、《TSC51/88/196学生用实验指导书》，供教师参考，减轻了教师备课和辅导实验的工作量。
二、模电数电单片机实验开发系统综合实验台功能与结构:
（一）实验台部分:
1、电源
1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3-24V分七档可调，输出电流1.5A。
B组:二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
C组:低压直流稳压电源，电压+5V，+14V。
D组:单相市电输出，供用户自备仪器使用。
2、函数发生器
2.1波形:输出正弦波、三角波、方波。
2.2频率范围:5Hz-550KHz，有频率表指示。
3、七段译码器及对应译码显示数码管。
4、单片机硬件结构及配置：
4.1单片机微处理器：8031/80C196KB可换。
4.2存储器：程序存储器、数据存储器、I/O接口统一编址最多达64K。
4.3I/O接口苦芯片：8255、8250、8279、A/D、D/A转换、简单并行输出二个，并行输入一个、串－并转换接口一个。
4.4实验电路：24键键盘一个，六位LED数字显示、逻辑电平输入开关、发光二极管显示、步进电机、直流电机、继电器、音响等电路。
4.5EPROM写入装置：可对27C64、27C128、27C256等EPROM芯片进行读写。
5、单片机软件及仿真功能：
5.1全下拉式菜单。
5.2支持ASM51、ASM96、PLM96、C51等编程语言。
5.3可进行源语言级调试，具有断点、单步、跟踪、浏览等操作。
5.4支持仿真功能，用户仿真空间48K。
5.5支持对EPROM的空白检查、读、写、反汇编、存盘等操作。
6、单次脉冲：每拨一次钮子开关输出一对正负脉冲。
7、外测交直流二用电流表：精度0.5级，三位半数字式显示，测量范围：0－999mA。
8、外测交直流二用电压表：精度0.5级，三位半数字显示，测量范围：0－99V。
（二）学生实验桌：
一桌二座，桌面中央设置九孔通用电路插板，元件盒在其上接插成数字、模拟实验电路完成实验。元件盒盒体透明，内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体采用科学的压卡式结构，维修拆装方便。实验桌左右各有一个柜，柜中存放元器件，中部抽屉存放工具、万用表、导线等。桌面尺寸：160×70cm。
三、模电数电单片机实验开发系统综合实验台实验器材配置（以24座为例，详见发货清单）
12台实验台、12张学生实验操作桌、l台主控演示台、13只MF500万用表、13只数字万用表、39只指针式1.5级直流电流表，25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套声传感器、直流电机、步进电机等。13套剥线钳、螺丝刀、尖嘴钳等工具。
四、用户自备教学器材:双踪同步示波器（型号不限）、毫伏表、滑线变阻器。
五、模电数电单片机实验开发系统综合实验台实验项目：
（一）模电、数电部分：
(1)模拟部分
|
1．二极管的正、反相特性 |
2．晶体三极管的输入、输出特性 |
|
3．晶体管共射极单管放大器 |
4．两级阻容耦合放大电路 |
|
5．负反馈对放大器性能的影响 |
6．场效应管放大器 |
|
7．差动放大电路 |
8．运算放大器指标测试 |
|
9．集成运算放大器的基本应用(多种模拟运算电路) |
10．集成运算放大器非线性应用（多种波形发生器） |
|
11．变压器耦合推挽功率放大器 |
12．0TL功率放大器 |
|
13．集成功率放大器 |
14．单相桥式整流电路 |
|
15．串联型晶体管直流稳压电源(设计性实验) |
16．集成直流稳压电源 |
|
17．单结晶体管特性 |
18．单结晶体管触发电路 |
|
19．晶闸管简单测试 |
20．晶闸管可控整流电路 |
利用上述20项实验元器件还可完成下面实验项目
|
l．电压负反馈偏置电路 |
2．分压式电流负反馈偏置电路 |
|
3．用二极管稳定工作点 |
4．共基极放大电路 |
|
5．共集电极放大电路 |
6．共源极基本放大电路 |
|
7．场效应管共漏极电路 |
8．场效应管共栅极电路 |
|
9．单管阻容放大电路 |
10．变压器耦合放大电路 |
|
11．甲类功率放大电路 |
12．串联电流负反馈电路 |
|
13．串联电压负反馈电路 |
14．并联电压负反馈电路 |
|
15．并联电流负反馈电路 |
16．共基共射极放大电路 |
|
17．自举射极输出电路 |
18．NPN一PNP直接耦合放大电路 |
|
19．用负反馈消除自激振荡 |
20．晶体管开关作用 |
|
21．变压器反馈式振荡电路 |
22．电容三点式振荡电路 |
|
23．电感三点式振荡电路 |
24．差动放大电路的基本形式 |
|
25．长尾式差动放大电路 |
26．双电源长尾式差动放大电路 |
|
27．运放用作交流比例放大 |
28．反相输入保护措施 |
|
29．同相输入保护措施 |
30．电源极性错接的保护 |
|
31．RC高通电路 |
32．利用三极管来保护器件 |
|
33．差动输入运算电路 |
34．快速积分电路 |
|
35．模拟一阶微分方程电路 |
36．模拟二阶微分方程电路 |
|
37．基本对数运算电路 |
38．实用微分电路 |
|
39．反对数放大基本电路 |
40．简单的过零比较电路 |
|
41．利用二级管作为上限检测幅度选择电路 |
42．下限幅度选择电路 |
|
43．RC无源网络的低通滤波电路 |
44．同相输入一阶低通滤波电路 |
|
45．反相输入一阶低通滤波电路 |
46．简单的二阶RC滤波电路 |
|
47．典型二阶RC有源低通滤波电路 |
48．典型二阶高通有源滤波电路 |
|
49．基本带通滤波电路 |
50．典型带通滤波电路 |
|
51．矩型波振荡电路 |
52．宽度可调的矩形波发生器 |
|
53．幅频可调的锯齿波发生器 |
54．单相半波整流电路 |
|
55．单相全波整流电路 |
56．电容滤波电路 |
|
57．电容滤波带电阻负载 |
58．RC滤波电路 |
|
59．基本LC滤波电路 |
60．二倍压整流电路 |
|
61．三倍压整流电路 |
62．基本稳压电路 |
|
63．基本调整管稳压电路6 |
64．具有放大环节的稳压电路 |
|
65．单相半波可控硅整流 |
66．电子调压电路 |
|
67．电子催眠器一一趣味性实验一 |
68．电子门铃电路一一趣味性实验二 |
|
69．电子报警电路一一趣味性实验三 |
(2)数字部分
|
l．TTL集成逻辑门的参数测试 |
2．CM0S逻辑门的参数测试 |
|
3．TTL集成电极开路门与三态输出门的应用 |
4．与、非、或、与非门电路实验 |
|
5．半加器电路实验 |
6．全加器电路实验 |
|
7．RS触发器实验 |
8．D触发器实验 |
|
9．JK触发器实验 |
10．T触发器实验 |
|
11．JK型触发器转换成D触发器 |
12．D型触发器转换成JK触发器 |
|
13．计数器实验 |
14．MSI移位寄存器及其应用 |
|
15．译码器及其变换方式 |
16．MSI数据选择器及逻辑设计 |
|
17．微分型单稳态电路 |
18．环形多谐振荡器 |
|
19．利用门电路构成编码器分配器、选择器 |
20．组合电路的设计之一一一编码转换 |
|
21．组合电路的设计之二一一显示电路 |
22．同步时序电路的设计 |
|
23．计算机时序电路的设计 |
24．集成定时器测试及应用 |
|
25．CM0S集成A/D、D/A转换电路实验 |
26．二极管非门、或非门电路 |
|
27．三极管非门、与非门、或非门电路 |
28．异步十进制减法计数器 |
|
29．异步十进制加法计数器 |
30．综合能力培训实验一一电子秒表 |
（二）、单片机实验开发系统部分：
MCS-51
软件实验
|
实验一清零程序 |
实验二拆字程序 |
|
实验三拼字程序 |
实验四数据区传送子程序 |
|
实验五数据排序实验 |
实验六查找相同数个数 |
|
实验七无符号双字节快速乘法子程序 |
实验八多分支程序 |
|
实验九脉冲计数（定时/计数实验） |
实验十电脑时钟（定时器、中断器综合实验） |
|
实验十一二进制转换到BCD |
实验十二二进制转换到ASCII |
|
实验十三八段数码管显示 |
实验十四键盘扫描显示实验 |
硬件实验
|
实验一P1口亮灯实验 |
实验二P1口转弯灯实验 |
|
实验三P3.3输入，P1口输出 |
实验四工业顺序控制（中断控制） |
|
实验五8255A.B.C输出方波 |
实验六8255PA口控制PB口 |
|
实验七8255控制交通灯 |
实验八简单I/O口扩展实验 |
|
实验九A/D转换实验 |
实验十D/A输出方波 |
|
实验十一电子音响 |
实验十二继电器控制 |
|
实验十三步进电机实验 |
实验十四8253方波 |
|
实验十五串并转换实验 |
实验十六外部存储器扩展实验 |
|
实验十七MCS-51串行口应用实验㈠——双机通信 |
实验十八MCS-51串行口应用实验㈡——与PC机通信 |
|
实验十九温度闭环控制 |
实验二十小直流电机调速实验 |
|
实验二十一外部中断（急救车与交通灯） |
MCS-88
软件实验
|
实验一清零程序 |
实验二拆字程序 |
|
实验三拼字程序 |
实验四数据区移动 |
|
实验五数据排序实验 |
实验六找“零”个数 |
|
实验七32位二进制乘法 |
实验八多分支程序 |
|
实验九显示子程序 |
实验十键盘扫描显示实验 |
|
实验十一二进制转换到BCD |
实验十二二进制转换到ASCII |
硬件实验
|
实验一8255并行口实验㈠：A.B.C口输出方波 |
实验二8255并行口实验㈡：PA口控制PB口 |
|
实验三8255并行口实验㈢：控制交通灯 |
实验四简单I/O口扩展 |
|
实验五A/D转换实验 |
实验六D/A转换实验㈠：输出方波 |
|
实验七D/A转换实验㈠：输出锯齿波 |
实验八8259中断控制器实验 |
|
实验九定时／计数器：8253方波 |
实验十继电器控制 |
|
实验十一8251串行通信实验㈠：自发自收 |
实验十二8251串行通信实验㈡：与PC通信 |
|
实验十三步进电机控制 |
实验十四小直流电机调速实验 |
|
实验十五温度闭环控制 |
实验十六音频驱动实验 |
MCS-96
软件实验
|
实验一清零程序 |
实验二拆字程序 |
|
实验三拼字程序 |
实验四数据区传送子程序 |
|
实验五数据排序实验 |
实验六查找相同数个数 |
|
实验七无符号双字节快速乘法子程序 |
实验八多分支程序 |
|
实验九定时器1实验——定时中断 |
实验十定时器T1和T2同时产生中断 |
|
实验十一80C196外部中断实验 |
实验十二80C196软件方法产生中断 |
|
实验十三利用HSI测脉冲宽度 |
实验十四利用HSI测量单脉冲宽度 |
|
实验十五利用HSO产生单脉冲 |
实验十六利用HSO产生连续脉冲 |
|
实验十七软件定时器 |
实验十八80C196A/D转换实验 |
|
实验十九利用80C196的PWM产生各种波形 |
实验二十二进制转换到BCD |
|
实验二十一二进制转换到ASCII |
硬件实验
|
实验一P1口亮灯实验 |
实验二P1口转弯灯实验 |
|
实验三P2.6输入，P1口输出 |
实验四工业顺序控制 |
|
实验五8255A.B.C输出方波 |
实验六8255PA口控制PB口 |
|
实验七8255控制交通灯 |
实验八简单I/O口扩展实验 |
|
实验九A/D转换实验 |
实验十D/A输出方波 |
|
实验十一继电器控制 |
实验十二8253方波 |
|
实验十三80C196串行口实验 |
实验十四LED七段数码管显示实验 |
|
实验十五键盘显示综合实验 |
实验十六音频驱动实验 |
|
实验十七步进电机实验 |
实验十八直流电机实验 |
|
实验十九外部中断（急救车与交通灯） |
实验室元器件配置清单(每台)
|
元件名称 |
型号 |
数量 |
备注 |
|
电阻 |
4Ω |
1 |
2W |
|
电阻 |
5.1Ω |
2 |
2W |
|
电阻 |
8Ω |
1 |
2W |
|
电阻 |
10Ω |
1 |
2W |
|
电阻 |
16Ω |
1 |
2W |
|
电阻 |
20Ω |
1 |
1W |
|
电阻 |
30Ω |
1 |
1W |
|
电阻 |
51Ω |
2 |
1W |
|
电阻 |
75Ω |
1 |
1W |
|
电阻 |
100Ω |
2 |
1/8W |
|
电阻 |
120Ω |
1 |
1/8W |
|
电阻 |
150Ω |
1 |
1/8W |
|
电阻 |
200Ω |
1 |
1/8W |
|
电阻 |
240Ω |
1 |
1/8W |
|
电阻 |
300Ω |
2 |
1/8W |
|
电阻 |
330Ω |
1 |
1/8W |
|
电阻 |
470Ω |
1 |
1/8W |
|
电阻 |
510Ω |
2 |
1/8W |
|
电阻 |
620Ω |
1 |
1/8W |
|
电阻 |
650Ω |
1 |
1/8W |
|
电阻 |
1K |
2 |
1/8W |
|
电阻 |
1.5K |
1 |
1/8W |
|
电阻 |
2K |
2 |
1/8W |
|
电阻 |
2.4K |
2 |
1/8W |
|
电阻 |
2.7K |
1 |
1/8W |
|
电阻 |
3K |
2 |
1/8W |
|
电阻 |
3.3K |
1 |
1/8W |
|
电阻 |
3.9K |
1 |
1/8W |
|
电阻 |
4.3K |
1 |
1/8W |
|
电阻 |
4.7K |
2 |
1/8W |
|
电阻 |
5.1K |
3 |
1/8W |
|
电阻 |
6.8K |
2 |
1/8W |
|
电阻 |
7.5K |
1 |
1/8W |
|
电阻 |
9.1K |
1 |
1/8W |
|
电阻 |
10K |
5 |
1/8W |
|
电阻 |
13K |
2 |
1/8W |
|
电阻 |
15K |
1 |
1/8W |
|
电阻 |
20K |
2 |
1/8W |
|
电阻 |
30K |
1 |
1/8W |
|
电阻 |
36K |
1 |
/8W |
|
电阻 |
39K |
1 |
1/8W |
|
电阻 |
47K |
1 |
1/8W |
|
电阻 |
51K |
1 |
1/8W |
|
电阻 |
68K |
1 |
1/8W |
|
电阻 |
100K |
2 |
1/8W |
|
电阻 |
150K |
1 |
1/8W |
|
电阻 |
200K |
2 |
1/8W |
|
电阻 |
300K |
1 |
1/8W |
|
电阻 |
470K |
1 |
1/8W |
|
电阻 |
510K |
1 |
1/8W |
|
电阻 |
1M |
1 |
1/8W |
|
电位器 |
470Ω |
1 |
1/2W |
|
电位器 |
1K |
2 |
1/2W |
|
电位器 |
4.7K |
1 |
1/2W |
|
电位器 |
10K |
1 |
1/2W |
|
电位器 |
47K |
1 |
1/2W |
|
电位器 |
100K |
1 |
1/2W |
|
电位器 |
470K |
2 |
1/2W |
|
电位器 |
1M |
1 |
1/2W |
|
电解电容 |
0.1UF |
1 |
16V |
|
电解电容 |
4.7UF |
1 |
16V |
|
电解电容 |
10UF |
3 |
16V |
|
电解电容 |
33UF<,TDwidth=108> 1 |
16V |
|
|
电解电容 |
47UF |
2 |
25V |
|
电解电容 |
100UF |
3 |
35V |
|
电解电容 |
220UF |
1 |
35V |
|
电解电容 |
470UF |
1 |
35V |
|
瓷片电容 |
300P |
1 |
63V |
|
瓷片电容 |
1000P |
2 |
63V |
|
瓷片电容 |
4700P |
1 |
63V |
|
瓷片电容 |
0.01UF |
3 |
63V |
|
瓷片电容 |
0.1UF |
2 |
63V |
|
瓷片电容 |
0.47UF |
1 |
63V |
|
瓷片电容 |
1UF |
1 |
250V |
|
瓷片电容 |
2UF |
1 |
250V |
|
音频输入变压器 |
1 |
||
|
音频输出变压器 |
1 |
||
|
变压器 |
220/6V.6V.24V |
1 |
8W |
|
电感 |
8Ω |
1 |
|
|
电感 |
390UH |
1 |
|
|
二极管 |
4007 |
4 |
|
|
二极管 |
2AP9 |
1 |
|
|
发光二极管 |
2 |
||
|
稳压二极管 |
2CW54 |
2 |
|
|
稳压二极管 |
2CW76 |
1 |
|
|
光敏二极管 |
1 |
||
|
晶振 |
10M |
1 |
|
|
场效应管 |
3DJ6 |
1 |
|
|
单结管 |
BT33 |
1 |
|
|
晶闸管 |
KP1 |
1 |
|
|
三极管 |
3DG6 |
2 |
|
|
三极管 |
3DG12 |
2 |
|
|
三极管 |
3AX31 |
1 |
|
|
三极管 |
3DA1 |
1 |
|
|
三端稳压 |
7805 |
1 |
|
|
指示灯(信号灯) |
1 |
12V | |
|
开关 |
2 |
||
|
喇叭 |
8Ω/0.2W |
1 |
|
|
继电器 |
6V |
1 |
|
|
直流电表 |
±100UA |
1 |
|
|
直流表 |
1000UA |
1 |
|
|
直流电表 |
10MA |
1 |
|
|
电平开关和逻辑电平指示 |
2 |
16位 | |
|
集成座 |
14脚 |
4 |
|
|
集成座 |
16脚 |
2 |
|
|
集成座 |
20脚 |
1 |
|
|
集成座 |
28脚 |
1 |
|
|
集成运放 |
UA741 |
2 |
|
|
定时器 |
NE555 |
1 |
|
|
功率放大器 |
LA4101 |
1 |
|
|
数模转换器 |
DAC0832 |
1 |
|
|
模数转换器 |
ADC0809 |
1 |
|
|
TTL与非门 |
74LS00 |
1 |
|
|
TTL集电极开路与非门 |
74LS03 |
1 |
|
|
TTL非门 |
74LS04 |
1 |
|
|
TTL与门 |
74LS08 |
1 |
|
|
TTL三输入与门 |
74LS11 |
2 |
|
|
TTL四输入与非门 |
74LS20 |
1 |
|
|
TTL或门 |
74LS32 |
1 |
|
|
TTL触发器 |
74LS74 |
2 |
|
|
TTL异或门 |
74LS86 |
1 |
|
|
JK触发器 |
74LS112 |
1 |
|
|
缓冲器 |
74LS125 |
1 |
|
|
译码器 |
74LS138 |
2 |
|
|
数据选择器 |
74LS153 |
1 |
|
|
计数器 |
74LS160 |
2 |
|
|
计数器 |
74LS161 |
1 |
|
|
D触发器 |
74LS175 |
1 |
|
|
加减计数器 |
74LS192 |
2 |
|
|
移位寄存器 |
74LS194 |
1 |
|
|
计数器 |
74LS196 |
3 |
|
|
CMOS与非门 |
CD4011 |
1 |
|
|
单片机实验系统 |
1 |
||
|
工具 | |||
|
万用表 |
MF47 |
1 |
|
|
数字万用表 |
DT890B+ |
1 |
|
|
尖嘴钳 |
1 |
||
|
电烙铁 |
2 |
||
|
烙铁架 |
2 |
||
|
螺丝刀 |
3 |
||
|
剥线钳 |
1 |
||
|
连接线 |
若干 |
||
|
其他 | |||
|
实验台 |
1台 |
||
|
实验桌 |
1张 |
||
|
凳子 |
2张 |
||
|
防腐皮 |
1块 | ||

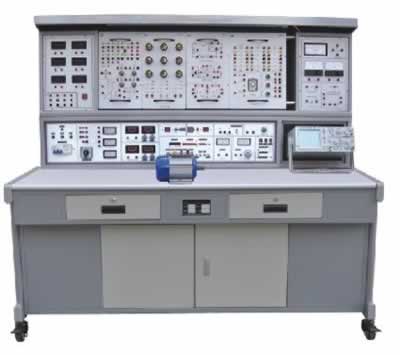

TRY-528A立式电工模电数电实验平台
一、立式电工模电数电实验平台简介：
TRY-528A立式电工模电数电实验平台具有较完善的安全保护措施，较齐全的功能。电工实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。数电模电在九孔通用电路板挂箱上完成，根据实验复杂程度选取挂箱个数，根据实验电路在通用电路板上拼插实验电路，实验元件制成透明盒体，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构，维修、更换元件拆装方便。该实验台结构合理，学校可随时按需要增添新的模块挂箱，灵活、经济。
二、立式电工模电数电实验平台适用范围：
TRY-528A立式电工模电数电实验平台适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路等课程实验。该实验平台是现有实验室设备的更新换代或新建、扩建实验室的理想教学设备。
三、实验台、实验屏和实验操作桌结构及功能：
1、实验台构成与性能
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10－2，负载稳定度<10－2，纹波电压:<5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形:正弦波、三角波、方波脉冲波、锯齿波、TTL方波、矩形波。
1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5最大输出幅度(开路)：f1.2.6直流偏置(开路)：±l0V
1.2.7输出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
1.2.9压控振荡(VCF)：加外加直流电压0—±5V变化时，对应的频率变化大于l00:1。
1.2.10输出衰减:20dB40dB60dB
1.3频率计数器:
1.3.1测频范围:lHz～l00MHz。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.6七段译码器：3组七段译码器及对应译码显示数码管。
1.7绝缘电阻：>5MΩ
1.8漏电保护：漏电动作电流≤30MA
２、实验屏：
2.1外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～1000uA。
2.2外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～10mA。
2.3外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～100mA。
2.4外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～1000mA。
2.5外测交流电流表：精度０.５级，三位半数字式显示，测量范围０～100mA。
2.6外测交流电流表：精度０.５级，三位半数字式显示，测量范围０～1000mA。
2.7四路电流插座：与配备的电流插头配套使用，在实验中实现一表多测。
2.8指针式功率因数表：外测实验电路功率因数，2.5级。
2.9指针式±100uA电流表，1.5级，外测。
2.10指针10mA电流表，1.5级，外测。
2.11实验变压器：100W，220V/36V+110V，接线端已由面板接线柱引出，实验方便。
2.12日光灯照明、实验二用电路：由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出，镇流器、日光灯、启动器已装在实验屏内。
2.13实验屏中部：实验模块挂箱实验时安放位置。挂箱调换，安放方便。
3、实验操作桌：加强型双面防火板制成，不变形、不褪色，造型美观大方，左右有抽屉，存放工具，下边为存放柜，用于存储元器件。
四、立式电工模电数电实验平台构成与配备
（1）构成：实验装置由实验屏、实验模块挂箱、实验台、实验操作桌构成。一台二座，规格：160×70×172cm。
1、实验屏：左侧为测量电表及电流插座，右测为实验变压器，日光灯实验电路、功率因数表等，中部为实验时放置挂箱。
2、实验台：由电源、信号源、安全保护装置构成。
3、实验操作桌：桌面实验时放置实验器件，下部为储存柜储存实验器件用。
4、实验模块挂箱：
TRY-01电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成。
TRY-02由常用分立元件，RC选频网络测定单元组成。
TRY-03三相负载
TRY-04继电控制一单元
TRY-05继电控制二单元
TRY-06数电、模电九孔万能实验插板一、二单元
（2）教学器材配备(1台2座)：
1台180W三相电动机，1只MF47万用表，1只数字万用表，2套电烙铁及烙铁架，40根叠插式实验连接线，1套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、集成座等元件单元盒（元件已装在单元盒内），1套工具，2张学生凳。
（3）用户自备实验器材：示波器（型号不限），功率表，滑线变阻器，毫伏表。
五、立式电工模电数电实验平台实验内容：
（1）电工实验部分
|
1．常用电工仪表的使用 |
2．线性元件与非线性元件的伏安特性 |
|
3．直流电路电压与电位的研究 |
4．基尔霍夫定律的验证 |
|
5．迭加原理与互易定理的验证 |
6．代文宁定理与诺顿定理的验证 |
|
7．电压源与电流源的等效变换 |
8．受控源的研究 |
|
9．一阶电路的响应 |
10．二阶电路的响应 |
|
11．研究LC元件在直流电路和交流电路中的特性 |
12．交流电路参数的测量 |
|
13．正弦交流电路RLC元件的特性 |
14．RL及RC串联电路实验 |
|
15．RLC串联谐振电路 |
16．日光灯电路连接 |
|
17．改善功率因数实验 |
18．互感的测量 |
|
19．三相电路及功率的测量 |
20．R-C选频网络实验 |
|
21．二端口网络的研究 |
22．单相变压器实验 |
|
23．三相异步电动机的使用与起动 |
24．三相异步电动机的正、反转 |
|
25．三相异步电动机的Y-△起动 |
26．三相异步电动机的顺序控制 |
|
27．三相异步电动机的能耗制动 |
（2）模拟部分实验
|
1．二极管的正、反相特性 |
2．晶体三极管的输入、输出特性 |
|
3．晶体管共射极单管放大器 |
4．两级阻容耦合放大电路 |
|
5．负反馈对放大器性能的影响 |
6．场效应管放大器 |
|
7．差动放大电路 |
8．运算放大器指标测试 |
|
9．集成运算放大器的基本应用(多种模拟运算电路) |
10．集成运算放大器非线性应用（多种波形发生器） |
|
11．变压器耦合推挽功率放大器 |
12．0TL功率放大器 |
|
13．集成功率放大器 |
14．单相桥式整流电路 |
|
15．串联型晶体管直流稳压电源(设计性实验) |
16．集成直流稳压电源 |
|
17．单结晶体管特性 |
18．单结晶体管触发电路 |
|
19．晶闸管简单测试 |
20．晶闸管可控整流电路 |
利用上述20项实验元器件还可完成下面实验项目
|
l．电压负反馈偏置电路 |
2．分压式电流负反馈偏置电路 |
|
3．用二极管稳定工作点 |
4．共基极放大电路 |
|
5．共集电极放大电路 |
6．共源极基本放大电路 |
|
7．场效应管共漏极电路 |
8．场效应管共栅极电路 |
|
9．单管阻容放大电路 |
10．变压器耦合放大电路 |
|
11．甲类功率放大电路 |
12．串联电流负反馈电路 |
|
13．串联电压负反馈电路 |
14．并联电压负反馈电路 |
|
15．并联电流负反馈电路 |
16．共基共射极放大电路 |
|
17．自举射极输出电路 |
18．NPN一PNP直接耦合放大电路 |
|
19．用负反馈消除自激振荡 |
20．晶体管开关作用 |
|
21．变压器反馈式振荡电路 |
22．电容三点式振荡电路 |
|
23．电感三点式振荡电路 |
24．差动放大电路的基本形式 |
|
25．长尾式差动放大电路 |
26．双电源长尾式差动放大电路 |
|
27．运放用作交流比例放大 |
28．反相输入保护措施 |
|
29．同相输入保护措施 |
30．电源极性错接的保护 |
|
31．RC高通电路 |
32．利用三极管来保护器件 |
|
33．差动输入运算电路 |
34．快速积分电路 |
|
35．模拟一阶微分方程电路 |
36．模拟二阶微分方程电路 |
|
37．基本对数运算电路 |
38．实用微分电路 |
|
39．反对数放大基本电路 |
40．简单的过零比较电路 |
|
41．利用二级管作为上限检测幅度选择电路 |
42．下限幅度选择电路 |
|
43．RC无源网络的低通滤波电路 |
44．同相输入一阶低通滤波电路 |
|
45．反相输入一阶低通滤波电路 |
46．简单的二阶RC滤波电路 |
|
47．典型二阶RC有源低通滤波电路 |
48．典型二阶高通有源滤波电路 |
|
49．基本带通滤波电路 |
50．典型带通滤波电路 |
|
51．矩型波振荡电路 |
52．宽度可调的矩形波发生器 |
|
53．幅频可调的锯齿波发生器 |
54．单相半波整流电路 |
|
55．单相全波整流电路 |
56．电容滤波电路 |
|
57．电容滤波带电阻负载 |
58．RC滤波电路 |
|
59．基本LC滤波电路 |
60．二倍压整流电路 |
|
61．三倍压整流电路 |
62．基本稳压电路 |
|
63．基本调整管稳压电路6 |
64．具有放大环节的稳压电路 |
|
65．单相半波可控硅整流 |
66．电子调压电路 |
|
67．电子催眠器一一趣味性实验一 |
68．电子门铃电路一一趣味性实验二 |
|
69．电子报警电路一一趣味性实验三 |
（3）数字部分实验
|
l．TTL集成逻辑门的参数测试 |
2．CM0S逻辑门的参数测试 |
|
3．TTL集成电极开路门与三态输出门的应用 |
4．与、非、或、与非门电路实验 |
|
5．半加器电路实验 |
6．全加器电路实验 |
|
7．RS触发器实验 |
8．D触发器实验 |
|
9．JK触发器实验 |
10．T触发器实验 |
|
11．JK型触发器转换成D触发器 |
12．D型触发器转换成JK触发器 |
|
13．计数器实验 |
14．MSI移位寄存器及其应用 |
|
15．译码器及其变换方式 |
16．MSI数据选择器及逻辑设计 |
|
17．微分型单稳态电路 |
18．环形多谐振荡器 |
|
19．利用门电路构成编码器分配器、选择器 |
20．组合电路的设计之一一一编码转换 |
|
21．组合电路的设计之二一一显示电路 |
22．同步时序电路的设计 |
|
23．计算机时序电路的设计 |
24．集成定时器测试及应用 |
|
25．CM0S集成A/D、D/A转换电路实验 |
26．二极管非门、或非门电路 |
|
27．三极管非门、与非门、或非门电路 |
28．异步十进制减法计数器 |
|
29．异步十进制加法计数器 |
30．综合能力培训实验一一电子秒表 |
数电模电电力拖动实验设备相关产品：
http://www.tvetlab.com/products/mdsdtsb_D192.html
http://www.tvetlab.com/products/mdsdtsb_D191.html
http://www.tvetlab.com/products/mdsdtsb_D190.html
http://www.tvetlab.com/products/mdsdtsb_D189.html
http://www.tvetlab.com/products/mdsdtsb_D188.html
http://www.tvetlab.com/products/mdsdtsb_D187.html
http://www.tvetlab.com/products/mdsdtsb_D186.html
http://www.tvetlab.com/products/mdsdtsb_D185.html
http://www.tvetlab.com/products/mdsdtsb_D184.html
http://www.tvetlab.com/products/mdsdtsb_D183.html
http://www.tvetlab.com/products/mdsdtsb_D182.html
http://www.tvetlab.com/products/mdsdtsb_D181.html
http://www.tvetlab.com/products/mdsdtsb_D180.html
http://www.tvetlab.com/products/mdsdtsb_D179.html
http://www.tvetlab.com/products/mdsdtsb_D178.html
http://www.tvetlab.com/products/mdsdtsb_D177.html
