数字模拟电路实验箱,数电模电EDA综合实验系统

来源：作者：发布时间：2019-8-12 12:36:12

TRY-SA8数字模拟电路实验箱

数字模拟电路实验箱介绍：

TRY-SA8数字模拟电路实验箱是根据的教学大纲中确定的教学实验要求为基础，汲取了众多专业教师的教学经验，并综合了众多同类产品的优点而设计的。数字模拟电路实验箱函盖了《模拟电子技术基础》及《数字电路基础》课程大部分的实验内容，既为初学者提供了验证性实验电路，又为课程设计提供了扩展实验平台。

一、数字模拟电路实验箱系统特点

1、扩展性强。实验箱主板配置有数电、模电实验时经常用到的电源、信号源、输入接口，输出显示接口、测量单元、实验扩展区，及实验模块电路，以完成不同的实验，也可以进行课程设计实验，大大增强了该实验箱的适用性、扩展性。

2、实验原理图都印刷在实验板表面，实验电路由学生按照实验原理图进行搭建，既培养了学生的独立思维能力及动手能力。

4、实验连线插孔采用锁紧式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；

6、电源输出均有过流保护，自动恢复功能。

7、实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。

二、数字模拟电路实验箱系统组成

1、电源：输入：AC220V±10%，50HZ

输出：※DC：+5V，I≥1A

※DC：±12V，I≥0.2A

※DC：-5V～-12V可调，I≥0.2A

※DC：＋5V～＋27V可调，I≥0.2A

以上各路输出均有过流保护，自动恢复功能

※ACV:7.5V×2；ACI≥0.15A

2、直流信号源：双路–0.5V～＋0.5V；–5V～＋5V两档连续可调.

3、函数发生器：输出频率：2Hz～90KHz，分四档

可输出方波（0～20V）、三角波（0～15V）、正弦波（0～10V）

4、手动单脉冲电路2组（带消抖）：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。

5、固定频率脉冲源10路，输出为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；

6、数字LED显示：

（1）LED0～LED3由4位七段共阴LED数码管及二～十进制译码器组成

（2）LED4～LED5两位七段段码a.b.c.d.e.f.g.h经电阻到插孔。

7、十二位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑）。

8、十二位逻辑电平指示灯：指示灯亮表示高电平‘1’，指示灯灭表示低电平‘0’。

9、BCD码拨码盘1组、可产生四组BCD码数字信号

10、四位数字频率计：测量范围0～1MHz，用作测量方波、三角波、正弦波；

11、喇叭及驱动电路。是时钟报时、报警、音乐用的发声装置。

12、电位器组：1K、10K、100K、1M各1只；

13、开放式实验区（元件库）：提供10只锁紧插座（3只14芯、6只16芯），另1只40芯锁紧插座。提供电阻、电容、二极管、三极管、三端稳压块等元件。

14、实验模块电路：

（1）整流滤波电路	（2）串联稳压电路
（3）可调稳压电路	（4）功率放大器
（5）集成运放电路

15、全部信号的输入输出插孔均采用镀金孔，不氧化、不变色，接触良好。

16、铝合金实验箱体，防火板材，坚固耐用，样式美观、大方。

外形尺寸:520mm×420mm×100mm

三、数字模拟电路实验箱实验项目

（一）模电实验

1、常用电子仪器使用练习、用万用表测试二极管、三极管参数	2、单级放大电路
3、两级放大电路	4、负反馈放大电路
5、射极跟随器	6、差动放大电路
7、集成运放的参数测试	8、比例求和运算电路
9、积分与微分电路	10、波形发生电路
11、有源滤波器	12、电压比较器
13、集成电路RC正弦波振荡器	14、集成功率放大器
15、整流滤波与并联稳压电路	16、串联稳压电路
17、集成稳压器	18、RC正弦波振荡器
19、LC振荡器及选频放大器	20、电流/电压转换电路
21、电压/频率转换电路	22、互补对称功率放大器
23、波形变换电路	24、场效应管实验
25、可控硅实验电路	26、用运算放大器组成万用电表的设计与调试

（二）数电实验

1、门电路的逻辑功能及测试实验	2、组合逻辑电路（半加器、全加器及逻辑运算）实验
3、触发器实验（一）R-S、D、JK	4、触发器实验（二）三态输出触发器、锁存器
5、时序电路测试与研究	6、集成计数器及寄存器实验
7、译码器和数据选择器实验	8、波形产生器及单稳态触发器实验
9、555时基电路实验

可选做如下实验

10、晶体管开关特性、限幅器与钳位器实验	11、TTL门电路参数测试实验
12、CMOS门电路测试实验	13、模数A/D转换电路实验
14、数模D/A转换电路实验	15、时序电路应用实验
16、四路优先判决电路实验	17、智力竟赛抢答器实验

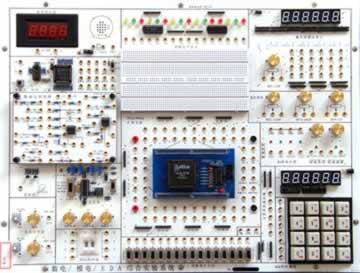

TRY-SAE数电模电EDA综合实验系统

数电模电EDA综合实验系统简介：

TRY-SAE数电模电EDA综合实验系统能够完成“电路基础”、“模拟电子技术”、“数字电子技术”、“ISP在系统编程EDA实验”、“VHDL设计”、“电子系统综合设计”等课程的实验。在实验方式上采用全新理念，保留了经典的传统基础功能模块验证性实验，增加了对中大规模复杂系统的设计、分析和管理实验，为学生提供了二次开发的良好环境，加强了学生对系统设计概念的培养和实践，以适应电子系统日趋数字化、复杂化和大规模集成化发展的需要，真正做到学用结合，为创新性人才的培养打下良好基础。

一、数电模电EDA综合实验系统特点:

该实验箱具有安全、稳定、可读、可调整、直观、灵活和新型等特点，操作简单方便，实验箱运行可靠。具有很强的二次开发功能。

1、安全性

人员安全的保护：不论实验箱在正常工作或故障状态下，不会危及操作人员的人身安全。

对误操作的保护：不会因为误操作而导致实验箱损坏。

电源的过流保护：因短路等故障而过流时，可自动切断实验箱电源。

2、直观性

实验箱功能模块的主要电气原理或特征将在面板或电路卡上指示，实验箱各功能引脚的符号标注在面板上。

3、灵活性

实验箱采用主板和各模块分离的设计，可编程器件焊接在独立模块上。通过选择模块可以选择不同厂家、不同型号、不同规模的可编程器件，既可适应不同的教学需要，也使系统的功能和规模扩展变得更为方便。

为了方便实验操作，减少对实验仪器仪表的依赖，实验箱主板上各部分功能模块（包括一些基本功能模块和实验小工具）几乎都是相互独立的，可以根据需要选择模块进行接线。

实验箱提供扩展集成插座、面包板和部分必须的分立元件等，留有足够的接线机会，也给实验箱留有足够的机动灵活性。

4、新颖性

实验箱提供了逻辑可编程实验平台和模拟可编程实验平台，其中逻辑可编程实验平台包括CPLD/FPGA模块，模拟可编程实验平台包括ispPAC模块。不同模块使用不同的芯片，根据需要可选择不同功能芯片的模块插接到实验主板上。

5、电源多样性

系统提供了多种电压，方便用户使用。

(1)±5V/1A(2)±12V/0.2A(3)0～27V/0.2A连续可调(4)0～-12V/0.2A连续可调

6、系统资料

根据用户选择的配置，向用户提供完整的实验程序(如有)，文档，软件。

二、数电模电EDA综合实验系统功能主要特点

（一）数字电路功能单元

1、4×4矩阵键盘：矩阵式结构，组合按键。

2、16位拨动开关：开关量输入。

3、十进制8421拨码盘：提供0～9十进制编码值。

4、16位开关量输出：发光二极管红、黄、绿色三组各5只高亮度发光二极管，含电流驱动。

5、6位LED显示：7段数码管静态显示方式6位，动态显示方式1-6位均可，含电流驱动。

6、有源晶振：4MHz标准时钟，通过模块跳线器选择，向可编程器件的CLK提供时钟。

7、单脉冲发生器：提供加消抖处理,单个±脉冲输出。

8、逻辑笔：可测量逻辑高低电平、高阻和脉冲状态。

（二）模拟电路功能单元

1、模拟电路模块接入区：可接入各种模拟电路实验模块

2、波形发生器单元

输出波形：方波、三角波、正弦波

幅值：正弦波：0～14V（14V为峰-峰值，且正负对称）

三角波：0～24V（24V为峰-峰值，且正负对称）

方波：0～24V（24V为峰-峰值，且正负对称）

频率范围：分四档2HZ～100HZ、90HZ～1KHZ、900HZ～10KHZ、9KHZ～90KHZ

3、直流信号源单元：双路±5V/1mA、±0.5V/mA、两档连续可调。

4、3位半数字电压表：测量范围：-19.99V～+19.99V

（三）EDA实验功能单元

1由数字电路功能单元、模拟电路功能单元共同组成。

2、可编程器件模块。标准配置为Lattice的IspLsi1032.用户也选择其它公司的CPLD/FPGA(选配)。

（四）扩展实验模块区

1、集成电路扩展插座：可插实验用IC芯片或ispPAC模块。

2、面包板单元。

三、数电模电EDA综合实验系统实验内容：

1、数字部分基本实验：

（l）门电路逻辑功能及测试；	（2）组合逻辑电路(半/全加器)；
（3）R-S、D、JK4、触发器；	（4）三态输出触发器、锁存器；
（5）集成计数器及寄存器；	（6）时序电路测试及研究；
（7）译码器和数据选择器；	（8）波形发生及单稳态触发器；
（9）555时基电路

可选做如下实验：

（10）CMOS门电路测试；	（11）门电路的驱动能力测试；
（12）寄存器及其应用实验；	（13）顺序脉冲和脉冲分配器电路；
（15）多路模拟开关及其应用实验；	（16）四路优先判决电路实验；
（17）TS、OC门的功能测试及其应用实验；	（18）逻辑笔实验与分析实验；
（19）施密特触发器及其应用实验；	（20）数字定时器实验；
（21）触发器应用实验；	（22）时序电路应用实验；
（23）单稳态触发器及其应用实验；	（24）电压变换器实验；
（26）模数，数模转换电路实验

2、模拟部分实验内容：

（一）分立元件电路实验

1、基本单级放大电路；	2、两级放大电路；
3、负反馈放大电路；	4、射级跟随器；
5、差动放大电路；	6、比例求和运算放大电路；

（二）集成运算放大电路

7、模拟运算电路

①电压跟随器

②反向比例放大器

③同相比例放大器

④反相求和比例放大器

⑤双端输入求和放大电路；

8、积分与微分电路

①积分电路

②微分电路

③微积分电路；

9、波形发生电路

①方波发生器

②占空比可调的矩形波发生器

③三角波发生电路

④锯齿波发生电路；

10、有源滤波器

①通滤波器

②高通滤波器

③带阻滤波器；

11、电压比较器

①零比较器

②反相滞回比较器

③同相滞回比较器

（三）其它实验

12、集成电路RC正弦波振荡；	13、集成功率放大器；
14、整流滤波与并联稳压电路；	15、串联稳压电路；
16、集成稳压电路；	17、RC正弦波振荡器；
18、LC振荡器及选频放大器；	19、电流/电压转换电路；
20、电压/频率转换电路；	21、互补对称功率放大器；
22、波形变换电路

3、电路分析基本实验：

1、常用电子元件的特性认识（2、3端元件）；	2、伏安特性的测试；
3、受控源特性的研究；	4、R、C电路特性；
5、1、2阶电路的瞬态（时域）响应；	6、双口网络的研究。

4、EDA实验内容

1、单元电路设计实验：

（1）常用门电路设计；	（2）编码器/译码器设计；
（3）触发器及时序电路设计；	（4）同步/异步计数器设计；
（5）键盘扫描实验；	（6）加法器实验

2、综合设计实验：

（1）SSI组合电路的设计与冒险竞争观察；

（2）MSI组合电路的设计；

（3）可读写寄存器的设计。

3研究创新实验：

（1）数字频率计；	（2）数字电子钟设计；
（3）十字路口交通灯自动控制器的设计；	（4）出租车计费器的设计；
（5）数字滤波器设计；	（6）DAC、ADC模型设计；
（7）数字模拟综合系统设计

四、数电模电EDA综合实验系统配置

1、数电模电EDA实验箱一台（含电源）	2、交流电源线一根
3、在系统逻辑可编程模块一块（或多块选配）	4、在系统模拟可编程模块（多块选配）
5、并行下载电缆一根	6、模拟电路实验板一块（多块选配）
7、实验指导书一套	8、实验导线若干根
