QDA-01型气动控制实验台
 编号:N20081011192415
基本信息:

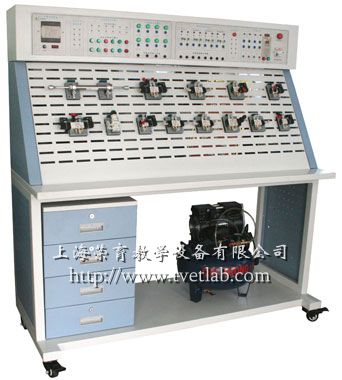

QDA-01型 气动实验台
     QDA-01型 气动实验台依据国家高等院校、职业技术院校的《液气压传动》、《气动控制技术》教学大纲、实验教学大纲，针对当前的实验教学现况而专业设计的气动教学实验台。该实验台覆盖了气动技术、传统继电器控制技术、QDA-01型 气动实验台PLC自动控制技术、传感器应用技术等多项技术，是气动技术和控制技术的完美结合。因此，该实验台是气动实验教学、气动控制技能实训、气动与传感器技术综合实训的综合实验台，也是一款比较适合于高等院校、高等技术院校、职业技术院校的气动技术实训平台。
一、   气动实验台主要性能特点
1、 覆盖了气动技术、继电器控制技术、PLC自动控制技术、传感器应用技术、上位机组态控制技术等多项控制技术；
2、 模块化结构设计使得搭建实验简单、方便，各气动元件成独立模块，配有方便安装的底板，实验时可以随意在通用铝合金型材板上组建各种实验回路，操件简单快捷；
3、 快速可靠的连接接头，拆卸简便省时，有效的提高了实验效率；
4、 每个气动元器件、传感器元件及其他电器元件全部采用工业元件，性能安全、可靠；
5、 低噪音的工作泵站，为实验是提供了一个安静的实验环境（噪声<60db）。
二、   气动实验台实验项目
1、 常用气动元件功能演示实验；
2、 常见气动回路演示实验；
3、 单作用气缸的电磁阀换向回路；
4、 双作用气缸的电磁阀换向回路；
5、 双作用气缸的气控阀换向回路；
6、 单作用气缸的单向速度调节回路；
7、 单作用气缸的双向速度调节回路；
8、 双作用气缸的进口调节速度调节回路；
9、 双作用气缸的出口调节速度调节回路；
10、  速度换接回路；
11、  采用并联节流阀的缓冲回路；
12、  互锁回路；
13、  过载保护回路；
14、  单缸连续往复控制回路；
15、  双缸连续往复控制回路；
16、  用行程阀双缸顺序动作回路；
17、  用电气开关双缸顺序动作回路；
18、  二次压力控制回路；
19、  高低压力转换回路；
20、  计数回路；
21、  延时回路；
22、  逻辑阀的应用回路；
23、  双手操作回路；
24、  节能回路；
25、  残压排出回路；
26、  自动手动并用回路。
三、气动实验台主要技术参数
1、 气泵主要技术参数：
n     电源：220V AC50HZ；
n     功率:465W；
n     流量:55L/min；
n     储气罐容积：24L；
n     噪音:<=60db；
n     最大压力:0.75Mpa；
n     尺寸：40*40*52（cm）；
n     净重:22Kg。
2、 使用电源：国家标准供电电源——AC220V、50HZ，带短路保护、漏电保护、过载保护等功能；
3、 控制电压：安全控制电压—DC24V；
4、 使用环境要求：防潮、防尘环境；
5、 实验台外形尺寸（mm）：1500×620×1600;
6、 实验台重量：约120Kg。
