TMY-01型 透明液压实验台
 编号:N20081011191434
基本信息:

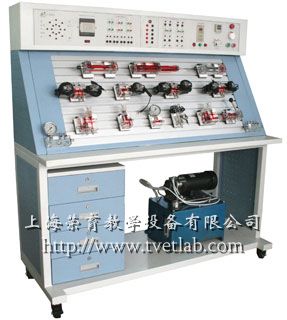

TMY-01型 透明液压实验台
     TMY-01型透明液压实验台是为了液压教学课程中展示各种液压元件的内部结构、工作原理而专业设计的可视化液压实验平台，每个透明液压元件均按照工业液压元件的实际内部结构而设计，真实的反映了工业液压元件的构造原理及其工作原理。该装置的所有液压元件均采用进口透明有机玻璃材料制作，透明度高、不发黄、体积小、重量轻等优点，可利用该透明特点对单个液压元件的结构、工作原理及性能进行教学讲解。也可以组成任意基本回路观察阀芯在回路中的动作情况和流体在阀体中的流向，满足不同液压实验和不同学生的课程教学，在本系统上采TMY-01型 透明液压实验台用PLC与液压相结合，可以实现自动化液压控制实验教学。
一、  透明液压实验台主要性能特点
1.  材料：阀体均采用进口透明有机玻璃材料，该有机玻璃材料耐腐蚀、抗磨性能好、长久不变色，可长期保证清晰观察到各个液压元器件的内部工作结构；
2.  液压油：本实验台采用的液压红油，在实验工程中，可清晰的观看到液压油流向，且增加了透明液压元件的美观性；
3.  方便：回路实验均采用防漏快插接口使得实验回路的组装简便、快捷、清洁、干净；
4.  工艺：<1>所有的液压元件内部均采用数控加工和表面精磨处理，加工精度0.5丝以上，使得液压元件内泄漏小、工作性能好等优点；<2>所有透明可视部分都采用了多道抛光工序，透明度比较好；
5.  控制：采用可编程控制器（PLC）控制、继电器控制等多种控制方式；
6.  固定：所有液压元件固定地板均采用弹卡式固定，撤装方便。
二、  透明液压实验台实验项目：
(一)   各种常见液压泵、阀等元件的结构原理示教。
(二)   常见液压回路演示实验：（以下液压回路均可采用继电器或PLC两种方式控制）
1)用二位四通电磁换向阀的换向回路；
2)用三位四通电磁换向阀的换向回路；
3)用手动换向阀的换向回路；
4)用"O” "M”型机能换向阀的闭锁回路；
5)用液控单向阀的闭锁回路；
6)压力调定回路；
7)二级压力回路；
8)用减压阀的减压回路；
9)用增压缸的增压回路；
10)   用换向阀的卸载回路；
11)   进油节流调速回路；
12)   回油节流调速回路；
13)   旁路节流调速回路；
14)   调速阀调速回路；（进油、回油、旁流三种）
15)   节流阀串联二次进给回路；
16)   节流阀并联二次进给回路；
17)   顺序阀的顺序动作回路；
18)   用压力继电器的顺序动作回路；
19)   用行程开关控制的顺序动作回路；
20)   用行程阀的顺序动作回路；
21)   增压缸增速回路；
22)   差动增速回路；
23)   二位二通阀卸荷回路；
24)   行程开关行程控制回路。
三、  透明液压实验台主要技术参数：
1、  液压泵站主要技术参数：（泵可选择齿轮泵、摆线泵、叶片泵等任意一种）
n  直流调速电机：功率350W， 转速0～2000r/min；
n  定量齿轮泵：型号 CB-B2.5  额定压力：2.5Mpa  排量：2.5ml/r；
n  油箱：公称容积30L。（附有液位、油温指示计、吸油/回油滤油器）
2、  电源：AC220V、50HZ；
3、 控制电压：安全控制电压，DC24V；
4、 使用环境要求：防潮、防尘环境；
5、 实验台外形尺寸（mm）：长×宽×高＝1500×620×1600；
6、  实验台重量：约120Kg。
