YZ-01基本型液压传动实验台
编号:N200810111894
基本信息:
YZ-01基本型液压传动实验台

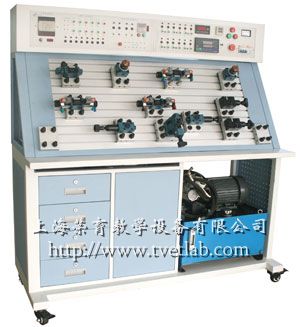

YZ-01基本型液压传动实验台是根据的液压传动教学大纲而设计的实验台。该实验台覆盖了液压技术、测控技术、传动继电器控制技术、PLC自控技术、传感器应用技术等多项技术，是功能全面的液压传动教学实验台。
一、 主要性能特点
1. 所有液压阀采用力士乐技
术液压元件，完全符合工业应用标准；
术液压元件，完全符合工业应用标准；2. 封闭式快换接头快速搭接，实验组装方便快捷，拆接不漏油，清洁干净；
3. 机械控制、继电器控制、PLC自动控制等多种控制技术相结合；
4. 移动式实验工作台以2.0MM厚的优质型钢为主框架、优质铁皮制作而成，表面采用特殊除锈、亚光喷塑等处理，外形紧凑、美观；
5. 配备高精度、高可靠性的数据测量仪器，使用简单、测量精确可靠；
6. 电气控制均有接地保护、过载保护、短路保护、漏电保护等功能。
二、 实验项目
(一) 常用液压元件的性能测试
1、 液压泵的特性测试；
2、 溢流阀的动静态特性测试；
3、 减压阀的动静态特性测试；
4、 节流阀的负载特性测试
5、 调速阀的负载特性测试；
6、 液压缸的加载特性实验等性能测试；
7、 薄壁小孔的流量压差特性测试；
8、 细长小孔的流量压差特性测试；
9、 同心环缝隙的流量压差特性测试等。
(二) 基本回路搭接实训实验（三十余种回路，均可采用继电器或PLC两种方式控制）
1、 基本压力控制回路；（单级调压、多级调压、减压、平衡、保压、卸压等回路）
2、 速度控制回路；（节流阀、调速阀、差动、容积、复合等调速回路）
3、 单向同步回路；（节流阀、调速阀控制的同步回路）
4、 方向控制回路；（换向阀控制的换向回路）
5、 顺序动作回路；（压力继电器、行程开关、顺序阀等控制的顺序动作回路）
6、 锁紧回路。（液控单向阀、O/M型换向阀、单向阀等控制的锁紧回路）
三、 实验台主要技术参数
1、 液压泵站技术参数：（可根据实际需求定制不同类型、不同要求的液压泵站）
n 驱动电机：Y90L-4 2.2KW 1400r/min
n 定量叶片泵：CBW-F306-ALP 7MPa 6ml/r
2、 实验台供电电源：国家标准工业用电——AC380V、50HZ；
3、 实验台控制电压：安全控制电压——DC24V；
4、 使用环境要求：防潮、防尘环境；
5、 系统总功率：<=3KW;
6、 实验台外形尺寸（mm）：1500×650×1750;
7、 实验台重量：约120Kg。
YZ-01基本型液压传动实验台
