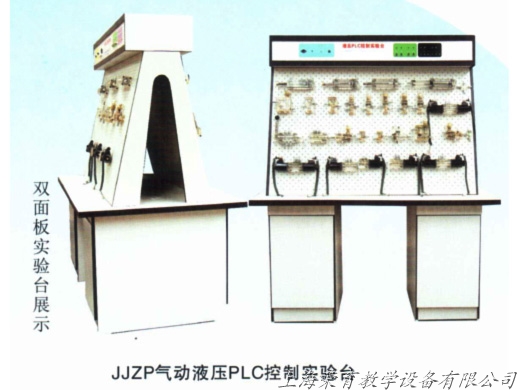

1、实验系统采用“二合一双面板”结构，既一张实验桌配置两套实验设备，可供两组四位同学同时进行实验，优化共享资源，提高产品的性能价格比。整体结构简单，实用性强。
2、实验气动元件均装有带弹插脚的底板，实验时组装实验回路快捷、方便；实验回路清晰、明了。
3、实验气源压力低；电器控制采用低压直流24V电源；实验气路、控制电路安全可靠。
4、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制。同时，还可以采用独立的继电器控制单元进行电气控制的优越?胜，加深对PLC可编程序的了解及掌握。
5、该系统是典型的机、电、气一体化的综合实验设备，功能强、适用范围广。

主要技术参数：
PLC可编程序控制器：松下PFl一C14型主
机，8输入、6输出(继电器输出方式)。直流电
源：输入AC 220V输出DC 24V／3A
空气压缩机(小型机基本配置)
电源：AC 240V  电机功率：360W
公称容积：1 0L  额定输出气压O．7MPa
实验台外形尺寸：1600×1000×1860(mm)
实验工作板面尺寸：1400×900(mm)
实验台配套电脑桌一台可存放实验元件：
尺寸：1000×600×760(mm)

气动元器件配置：
空气压缩机，空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀。行程阀，单向阀，节流阀，单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸。
电气控制器件：直流24V(3A)电源单元。PLC可编程序控制器(日本松下FPl一C14)，PLC电气控制输入单元，PLC电气控制输出单元，继电器控制单元，行程开关(常闭、常开)。
