YL9002M型数字化多媒体语音实验室
YL9002M型数字化多媒体语音实验室是基于ATM网络规则，利用目前数字传输技术及语音处理技术研制出的专业语音学习系统。本系统不仅实现传统语音室的所有功能，而且彻底解决了以太网语音室存在的语音延迟与断裂的问题，同时引入了开放式自主学习、网络教学等概念，系统还配置了标准的显示器以提供视频教学功能。是学校开展听、说、读、视频全方位语言教学的最佳解决方案。 数字语言实验室特点：
1)数字网络语言实验室的传输信号分成三个部分：第一部分是控制部分，无论是模拟语音室，还是数字网络语音室，采用的都是数字信号。第二部分是文字和图像显示部分，目前模拟语音室和数字网络语音室也都是数字化的。第三部分是音频部分，模拟语音室是采用模拟信号传输，数字网络语音室则是采用数字化信号传输。
2)只要音频部分全部采用数字化传输的语音室就是真正的数字语音室。比如：以太网的计算机网络，采用ATM协议的数字语言实验室，以及无自主点播功能但在音频传输过程中采用A/D、D/A转换数据传输的都是数字语言实验室。
3)网络系统（网络交换机、学生终端和网卡）采用一家公司的产品，符合了设备采购配套的基本要求，便于维护和升级。 避免了系统中采用多家公司的产品，由于其中一家停产而导致整个系统不能正常维护和升级的不良后果。 |
|
|

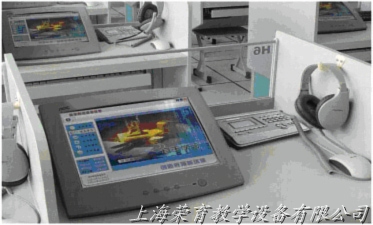

1.学生座全貌
学生座位配备语言学习终端、耳机与话筒，每两个学生共享一个标准显示器，供视频教学用 |
|
|
2.语言学习终端
针对语言学习自主开发的网络终端，采用128*64点阵的3寸液晶屏，可显示4×8个汉字字符或4×16个英文字符。 |
|
|
3.语音通信交换主机、分机
采用ATM协议方式，交换主、分机主要完成教师机与学生终端之间的高速数据交换。交换主机传输速率256M，可联接8个交换分机，交换分机传输速率32M，可联接8个学生终端。 |
|
|
4.网络服务器与教师机
采用P4 处理器、硬盘80G以上的品牌电脑，完成了网络数据储存和处理，同时作为教师控制主机，提高数据交互速度，降低系统成本。 |
|
|
5.多媒体语音交换网卡
专业化语言信号传输的网卡，ATM方式256M，可驱动256个用户终端。 |
|
|
6.压模线
主要由数据双绞线和10V电源线合成，线路与接插口一次压模成型。安装简单，安全可靠。 |
|
7.耳机
根据用户需求选配。 |
| |
|
|
课堂教学系统 |
|
本地库资源播放 |
声文同步 |
示范教学 |
|
DVD、展台、录象机、录音机或卡座等音、视频资料播放 |
同声传译 |
插话讲解 |
|
分班教学 |
语音变速播放（±50%） |
师生对讲 |
|
学生呼叫 |
教师讲评 |
视频广播 |
|
课堂录音 |
分组讨论 |
电子白板 |
|
自主学习系统 |
|
听读/听力/阅读资料点播 |
自主变速点播（±50%） |
教师监听 |
|
跟读、复听、快进、快退 |
自我测试 |
高保真口语录音 |
|
电子考场系统 |
|
（AB卷、分班）考试方式 |
高保真口语考试（分组式、问答式） |
高保真口语考试（分组式、问答式） |
|
纯文本题考试 |
成绩管理（查询） |
翻译考试 |
|
试卷评阅（手动、自动） |
成绩分析 |
素材库管理（添加、修改、删除） |
|
试题库管理 |
|
|
|
资料管理系统 |
|
素材库初始化 |
素材库管理（添加、修改、删除、） |
资料检索 |
|
试题库管理 |
学生管理 |
计费管理 |
|
系统设置 |
|
用户管理 |
终端检测 |
座位初始化 |
|
系统参数设置 |
|
| |
|
|
项目 |
数字语言学习系统技术规范 |
主要设备技术指标 |
|
产品使用条件 |
温度：0～40℃；
相对湿度：20%～80%；
大气压：86～106kPa. |
温度：0～40℃；
相对湿度：20%～90%；
大气压：86～106kPa. |
|
电源条件 |
电源电压：电流220±22V；
电源频率：50±2.5Hz |
电源电压：电流220±22V；
电源频率：50±2.5Hz |
|
频率响应 |
125Hz～10.0kHz(±2dB),16位以上（含16位）线性采样 |
125Hz～10.0kHz(±2dB),16位以上（含16位）线性采样 |
|
声音延迟 |
声音延迟30ms以内（在64座容量条件下，进行32组同时对话时） |
声音延迟3ms以内（在64座容量条件下，进行32组同时对话） |
|
对讲延迟 |
同时进行12人四组对话时，每组内声音传输延时≤50ms |
同时进行12人四组对话时，每组内声音传输延时≤10ms |
|
稳定性 |
一次启动成功率>80%，开启系统主控机启动时间在3分钟以内 |
一次启动成功率>99%，开启系统主控机启动时间在3分钟以内 |
|
声音断裂 |
断裂时间为0（在教师主控机和学生终端之间） |
断裂时间为0（在教师主控机和学生终端之间） |
|
失真度 |
失真度＜5%（在教师主控机和学生终端之间） |
失真度＜1%（在教师主控机和学生终端之间） |
|
可靠性 |
学生终端平均无故障时间（MTBF）大于4000小时 |
学生终端平均无故障时间（MTBF）大于6000小时 |
|
负载能力 |
一台教师主控机负载能力≥100台学生终端 |
一台教师主控机负载能力≥128台学生终端 |
|
录音时间 |
录音时间≥50分钟（学生终端语音信号数字化录音） |
录音时间≥60分钟（学生终端语音信号数字化录音） |
|
变速播放速度比 |
在保证语音不变调（无明显感觉）的条件下，可调整语音播放速度范围为±30% |
在保证语音不变调（无明显感觉）的条件下，可调整语音播放速度范围为±50% |
|
终端输出 |
每个学生终端配有模拟音频输出接口 |
每个学生终端配有模拟音频输出接口 |
|
网络资源平台 |
资源库的存储容量应达到200G以上 |
资源库的存储容量达到1000G以上 | |
|
