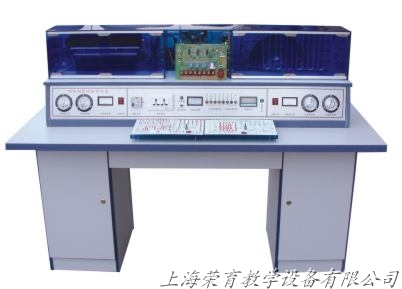

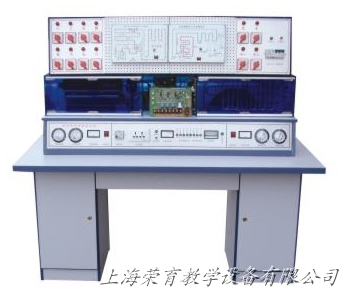

RY-208A 变频空调制冷制热实训考核综合实验设备(第八代)
+演示软件+考核系统+温度检测
+演示软件+考核系统+温度检测
RY-208A 变频空调制冷制热实训考核综合实验设备设备采用了变频技术，先将单相交流电源经整流桥整流成直流电，又经三相逆变桥把直流电“逆变”成频率任意可调的三相交流电，自动控制压缩机的速度，达到节能的目的。
另外新增加其它类型的空调、冰箱系统及电路十几个机种，有利于学生更全面地掌握制冷制热技术。分体空调为立体结构，前面为仿真室内机组，后部为真实室外机组，室内机组改进为真实空调组件，外套真空调全透明外壳。冰箱方面也进行了改进，前后格分开：前面为冷冻室，后面为电冰箱压缩机、工作室、加装温度调节器。 为了克服冰箱、空调温度显示的问题，第七代产品又增加了教师故障演示软件、巡回检测数码温度显示系统，可以很直观地观察制冷及制热系统中各关键点的温度。
另外新增加其它类型的空调、冰箱系统及电路十几个机种，有利于学生更全面地掌握制冷制热技术。分体空调为立体结构，前面为仿真室内机组，后部为真实室外机组，室内机组改进为真实空调组件，外套真空调全透明外壳。冰箱方面也进行了改进，前后格分开：前面为冷冻室，后面为电冰箱压缩机、工作室、加装温度调节器。 为了克服冰箱、空调温度显示的问题，第七代产品又增加了教师故障演示软件、巡回检测数码温度显示系统，可以很直观地观察制冷及制热系统中各关键点的温度。一、显著特点：
1、线路绝对仿真。(与市场上的变频空调的总体结构、性能完全一样)
2、多点温度采集、巡回检测、数码显示。
1)、空调器采用尖端纯直流变频技术节省能源，利于教学。
2)、整体设计合理、紧凑，使实验室视野更加开阔。
3、软、硬件相结合，增加实验项目。
4、纯软件模拟仿真制冷、制热全过程。
教师演示控制台(带故障演示软件)

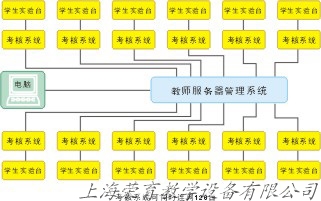

二、考核系统1、计算机可以监控1-126台家用电器智能考核台
2、已设置10多个故障点。（可扩展到30多个故障点）
3、具有发卷功能
4、具有收卷功能
5、试卷清零
6、自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计
9、设有进入系统密码

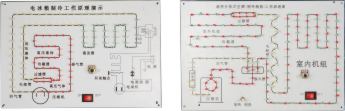

三、空调冰箱系统流程实习项目：
1、普通单门电冰箱系统流程 9、分体式热泵型空调器电控系统流程
2、双门直冷式电冰箱制冷系统流程 10、窗式电泵型空调器系统流程
3、双门间冷式电冰箱制冷系统流程 11、风冷柜式空调器电控系统流程
4、单门直冷式电冰箱制冷系统流程 12、电冰箱动态演示系统
5、单门间冷式电冰箱制冷系统流程 13、分体式热泵型空调器动态演示系统
6、热敏电阻温控器系统流程 14、电冰箱模拟演示系统（硬件）
7、GR204EIC温控器系统流程 15、变频空调模拟演示系统（硬件）
8、分体式热泵型空调器系统流程
2、双门直冷式电冰箱制冷系统流程 10、窗式电泵型空调器系统流程
3、双门间冷式电冰箱制冷系统流程 11、风冷柜式空调器电控系统流程
4、单门直冷式电冰箱制冷系统流程 12、电冰箱动态演示系统
5、单门间冷式电冰箱制冷系统流程 13、分体式热泵型空调器动态演示系统
6、热敏电阻温控器系统流程 14、电冰箱模拟演示系统（硬件）
7、GR204EIC温控器系统流程 15、变频空调模拟演示系统（硬件）
8、分体式热泵型空调器系统流程
四、电冰箱故障设置方法
|
编号 |
故障名称 |
故障设置方法 |
|
1 |
漏氟 |
从截止阀Ⅰ充气口放气 |
|
2 |
毛细管堵塞 |
关截止阀Ⅱ，全关即全堵，半关即半堵 |
|
3 |
氟太多 |
从截止阀Ⅰ充气口加氟至 1.25倍电流 |
|
4 |
压缩机吸气口堵塞 |
用坏的过载保护器代替好的 |
|
5 |
压缩机启动电容故障 |
用不匹配的或坏的电容换掉好的 |
|
6 |
不停机 |
故障代码 C |
|
7 |
不停机 |
故障代码 D |
|
8 |
灯不亮 |
故障代码 E |
|
编号 |
故障名称 |
故障设置方法 |
|
1 |
漏氟 |
从截止阀Ⅰ充气口放气 |
|
2 |
毛细管堵塞 |
关截止阀Ⅱ，全关即全堵，半关即半堵 |
|
3 |
氟太多 |
从截止阀Ⅰ充气口加氟至 1.25倍电流 |
|
4 |
压缩机吸气口堵塞 |
关截止阀Ⅰ，全关即全堵，半关即半堵 |
|
5 |
冷凝器脏堵塞 |
用一玻璃板封住冷凝器进风表面 |
|
6 |
蒸发器脏堵塞 |
用一玻璃板封住蒸发器进风表面 |
|
7 |
压缩机过载保护器 |
故障代码 BK |
|
8 |
压缩机启动电容器 |
故障代码 BM |
|
9 |
不制热 |
故障代码 BL |
|
10 |
室外风面不转 |
故障代码 BO |
|
11 |
室内风机不转 |
故障代码 BN |
|
12 |
温控不灵 |
故障代码 BS |
|
13 |
遥控接收头损坏 |
故障代码 BP |
|
14 |
整流电源电路故障 |
故障代码 BF |
|
15 |
制冷系统故障 |
把盘管处温度传感器移开 |
|
16 |
风门不动作 |
故障代码 BY |
|
17 |
温控控头损坏 |
故障代码 BR |
|
18 |
+5V电源故障 |
故障代码 BG |
|
19 |
+12V电源故障 |
故障代码 BV |
|
20 |
遥控器损坏 |
故障代码 BU |
六、主要技术参数
工作电源：AC220V±5%（单相） 整机功耗：＜1KW
额定功率：50HZ 外形尺寸：1600 mm800mm1170mm
适用电压范围：160V～253V 压缩机功率：
最大遥控距离/角度范围：8m/80 空调：1ph 冰箱：1/10ph
噪音：内37～44dB 外55dB 制冷机类型：
环境温度：-5℃～40℃ 空调：R22 冰箱：R12
相对温度：≤85%（25℃） 空调工作方式：直流变频
工作电源：AC220V±5%（单相） 整机功耗：＜1KW
额定功率：50HZ 外形尺寸：1600 mm800mm1170mm
适用电压范围：160V～253V 压缩机功率：
最大遥控距离/角度范围：8m/80 空调：1ph 冰箱：1/10ph
噪音：内37～44dB 外55dB 制冷机类型：
环境温度：-5℃～40℃ 空调：R22 冰箱：R12
相对温度：≤85%（25℃） 空调工作方式：直流变频
